Manuel MicroPulse MPSxxU
Montage des têtes lumineuses
AVERTISSEMENT
DÉPLOIEMENT DU COUSSIN GONFLABLE : N'installez pas d'équipement ou n'acheminez
pas de câblage dans le chemin de déploiement d'un coussin gonflable. Le non-respect de
cet avertissement réduira l'efficacité du coussin gonflable ou pourrait déloger l'équipement,
causant des blessures graves ou la mort.
Pour monter la tête lumineuse :
1. En vous servant de la tête lumineuse ou en vous basant sur les dimensions indiquées dans la
Figure 2, tracez les positions des trois trous de perçage sélectionnés.
AVIS
PRÉCAUTIONS DE PERÇAGE : Avant de percer des trous, vérifiez la zone dans laquelle
vous percez pour vous assurer de ne pas endommager les composants du véhicule pendant
le perçage. Tous les trous percés doivent être ébavurés et toutes les arêtes vives doivent être
lissées. Tous les acheminements de fils passant par des trous percés doivent être protégés par
un passe-fil ou un tube de métier à tisser convoluté/fendu.
2. Percez deux trous de montage de 1/8 pouce et un trou de passage de câble de 11/16 pouce aux
emplacements que vous avez marqués.
4

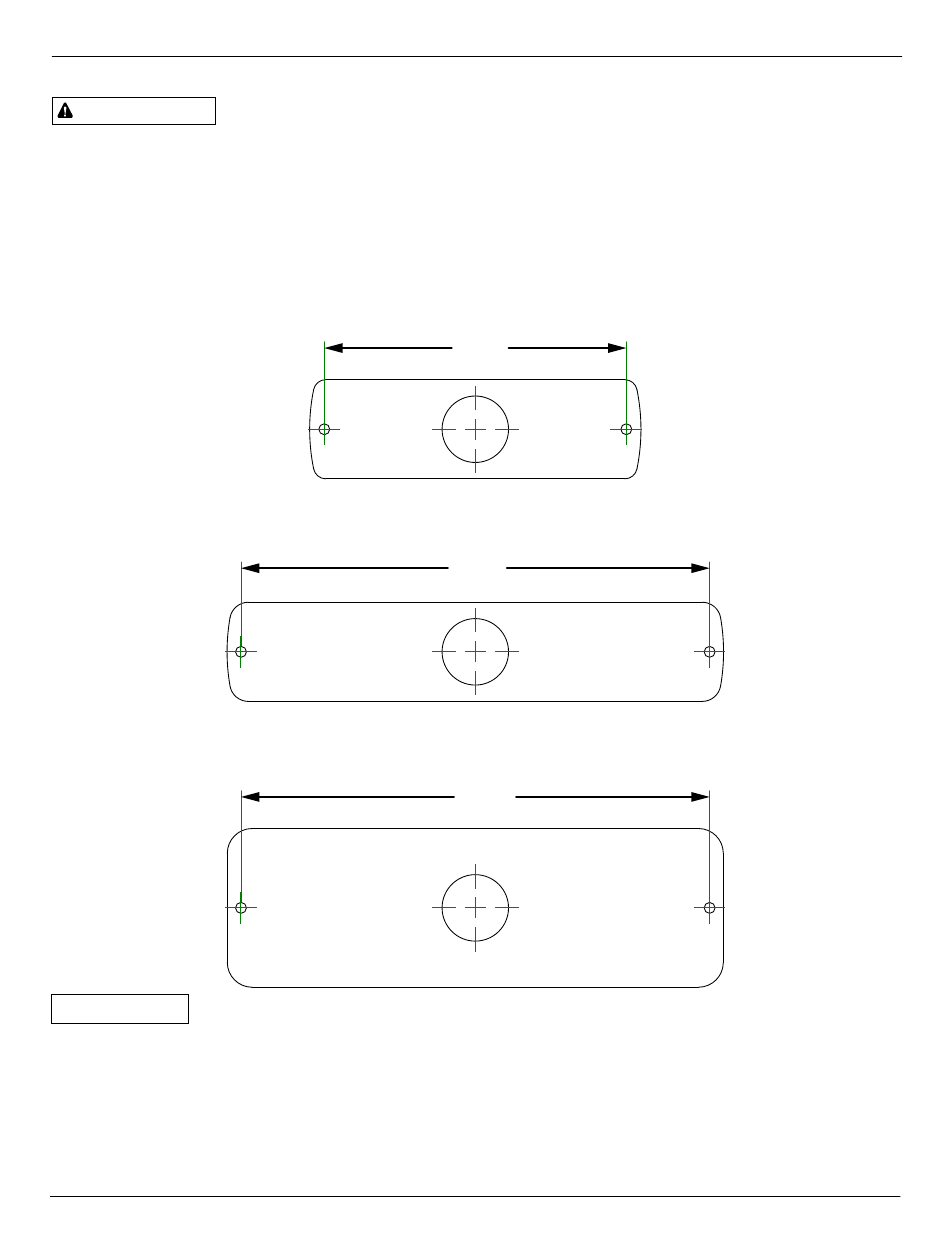

Figure 2 Perçage
3,05 po
MPS3U
4,72 po
MPS6U
4,72 po
MPS12U
Tête de lumière MPSxxU
Federal Signal www.fedsig.com
