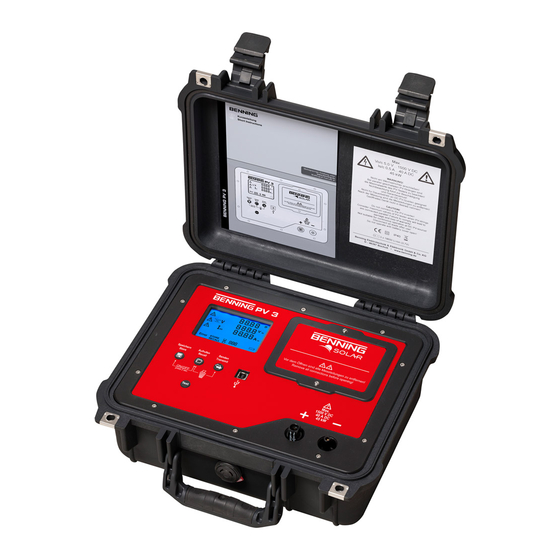

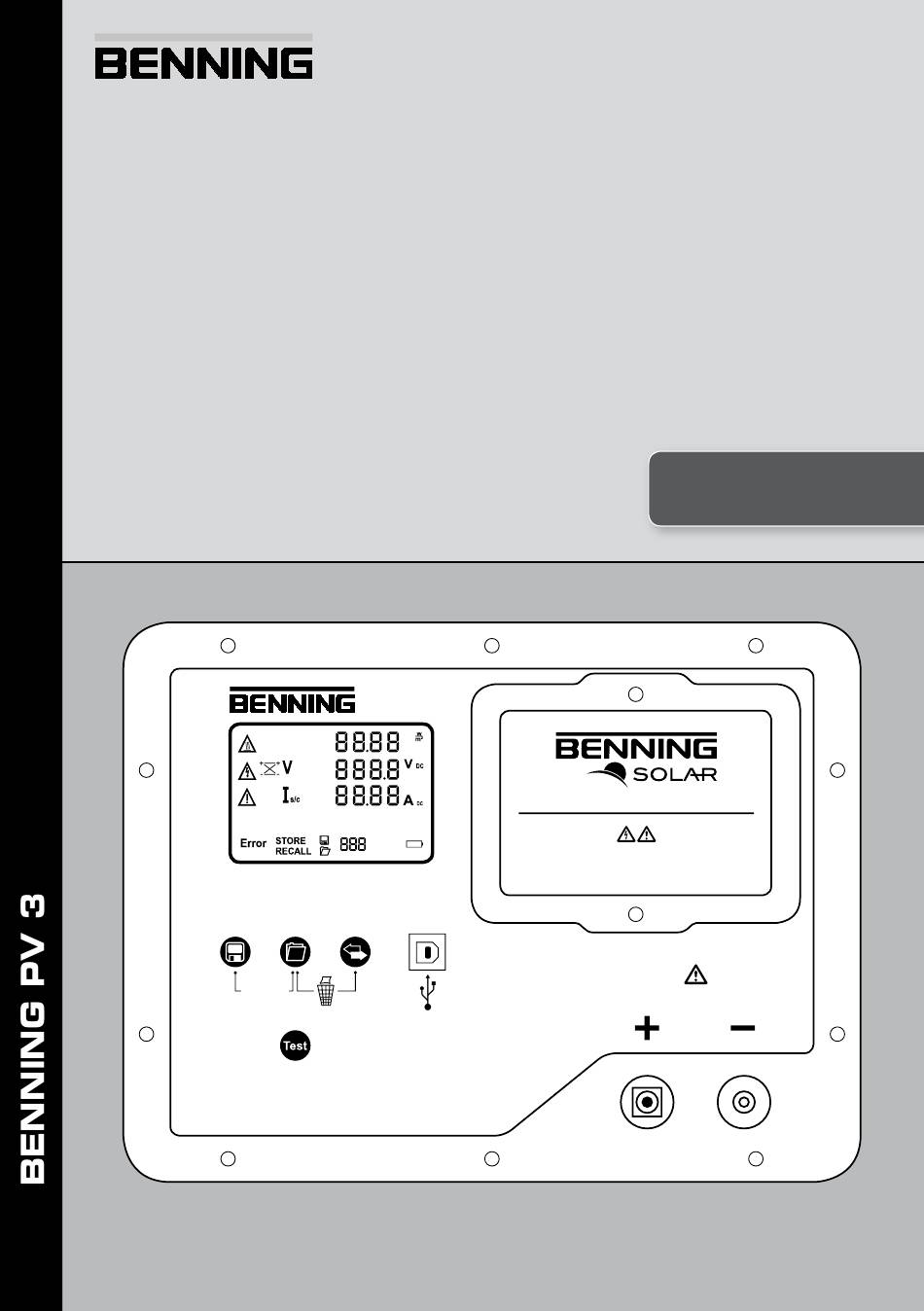

1500 V DC 40 A DC 45 kW Bild 1: Geräteoberseite Fig. 1: Top side of the device Fig. 1: Panneau supérieur de l‘appareil Fig. 1: Bovenzijde van het apparaat ill. 1: Lato superiore apparecchio BENNING PV 3 01/ 2019...
Page 15
La non-observation de cette consigne peut provoquer un arc électrique dangereux ou l’endommagement de l’appareil BENNING PV 3. L’appareil BENNING PV 3 ne doit pas être éteint tant que le contrôle est en cours. Les douilles de test PV 8 et 9 sont exclusivement destinées à contacter des générateurs ...
la présente documentation. La non-observation de cette consigne peut affecter la fonction de protection de l’appareil BENNING PV 3. L’appareil BENNING PV 3 n’est conçu qu’afin d’effectuer des mesures dans un environne- ment sec. Avant d’ouvrir le compartiment à piles, tous les câbles de mesure doivent être enlevés ! ...
4.2 Capteur de température à ventouse pour l’appareil BENNING SUN 2, pour une fixation sur l’arrière du module photovoltaïque (réf. 050424). 4.3 Support de module PV pour BENNING SUN 2 pour une fixation sûre sur le module PV (réf. 050425) 4.4 Plaquettes d’essai «...
Lancer la mesure 5.3 Couplage à l’appareil BENNING SUN 2 (optionnel) Enlevez tous les appareils électroniques à proximité. Eteignez les appareils BENNING PV 3 et BENNING SUN 2. Maintenez appuyées les deux touches de l’appareil BENNING SUN 2. Maintenez appuyées en même temps les touches 2 et 3 de l’appareil BENNING PV 3.
5.4 Activer la transmission radio de l’appareil BENNING SUN 2 Afin d’activer/de désactiver la transmission radio, maintenez appuyée la touche de de l’appareil BENNING SUN 2 et appuyez sur la touche en même temps. La transmission radio activée est indiquée au moyen d’un triangle clignotant...
Page 20
5.7 Lecture de la mémoire de valeurs mesurées au moyen de l’interface USB Installez une seule fois le pilote matériel et le logiciel « BENNING Solar Datalogger » sur votre PC. La version la plus récente est disponible par téléchargement gratuit sur la page produit de l’appareil BENNING PV 3.
