13. ABNEHmBARER moNIToR

Sie können bei Bedarf den Monitor vom Endoskop trennen. Das Kamerabild wird dann über das
Monitor-Kabel auf den Monitor übertragen. Gehen Sie dazu wie folgt vor:
1. Schieben Sie den Monitor nach oben in Richtung des Schwanenhalses und entnehmen Sie den
Monitor.
2. Verbinden Sie den Micro-USB-Stecker des Monitor-Kabels mit dem passenden Anschluss auf der
linken Seite der Monitor-Einheit.
3. Verbinden Sie den Mini-USB-Stecker des Monitor-Kabels mit dem passenden Anschluss am
Endoskop. Dieser Anschluss befindet sich an der Stelle, an der vorher der Monitor saß.
4. Schalten Sie nun das Endoskop ein. Auf dem Monitor erscheint das Kamerabild.

14. moNIToR-ARmBANd

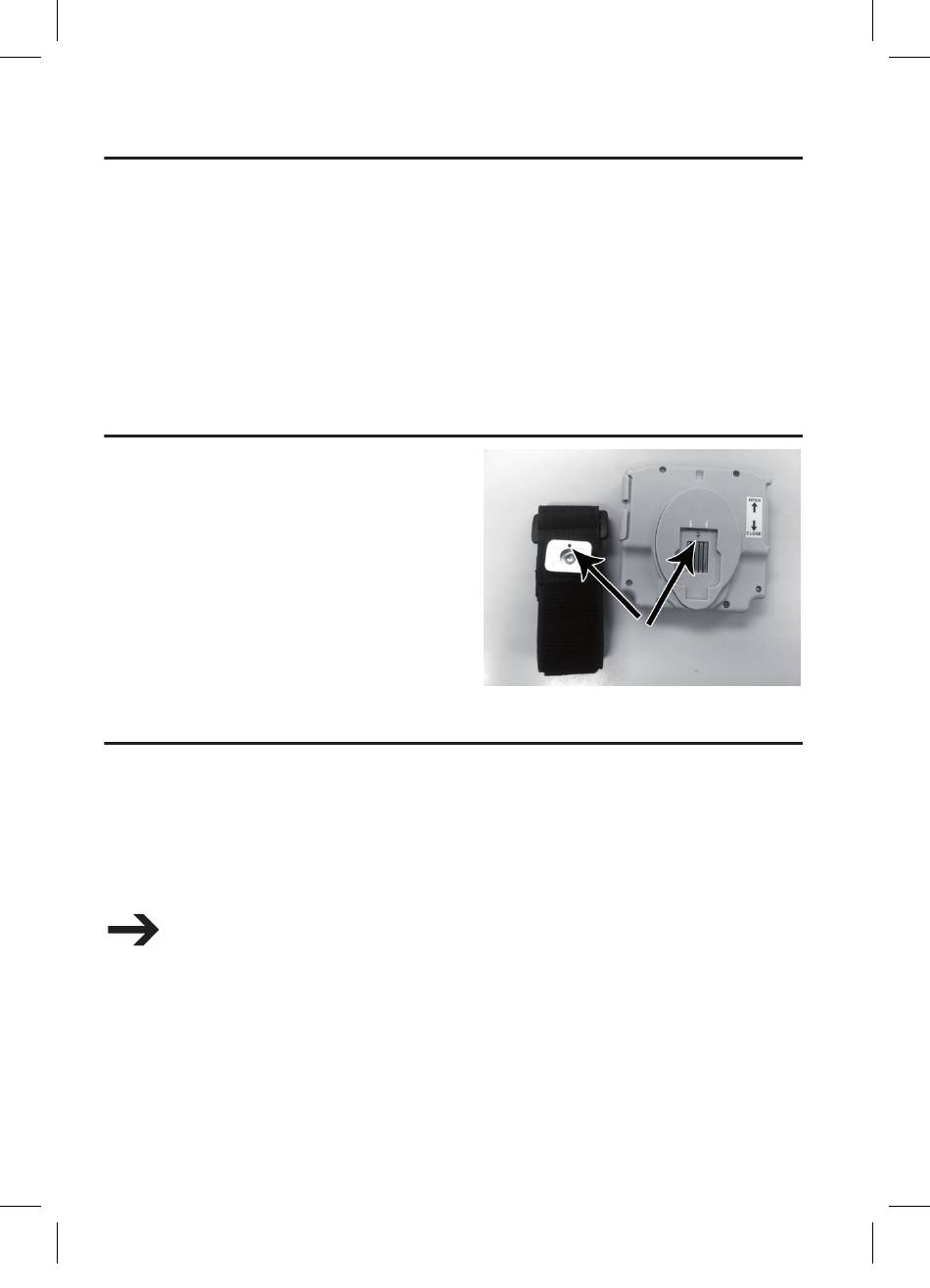

1. Packen Sie das Armband aus und bringen Sie
es am Arm an.
2. Befestigen Sie das abnehmbare Display
auf der Metallplatte. Beachten Sie dabei die
korrekte Ausrichtung, der Metallpunkt auf
dem Display sollte in das Loch auf der Platte
passen. Schieben Sie das Display nach unten,
um es auf dem Armband zu arretieren.

15. ANSCHLuSS AN EINEN PC

1. Öffnen Sie die Abdeckung rechts neben dem Monitor.
2. Verbinden Sie den Mini-USB-Stecker mit der passenden Buchse und verbinden Sie den USB-A-
Stecker mit einer freien USB-Schnittstelle Ihres Computers.
3. Das Endoskop dient nun als Kartenlesegerät. So können Sie die auf der microSD-Karte
gespeicherten Daten am PC auslesen.
4. Trennen Sie die Verbindung zuerst über das Betriebssystem, bevor Sie das USB-Kabel trennen.
123326_v5_1112_02_m_cs6.indb 13
Der Anschluss des Monitors an einen PC ist ebenfalls möglich, wenn der Monitor vom
Endoskop getrennt ist. Verbinden Sie jedoch nicht das Endoskop-Grundgerät mit einem
PC, wenn Sie den Monitor vom Endoskop abgenommen haben.
