Notice de montage et de mise en service • Wilo-Control SC2.0-Booster • Ed.01/2023-09

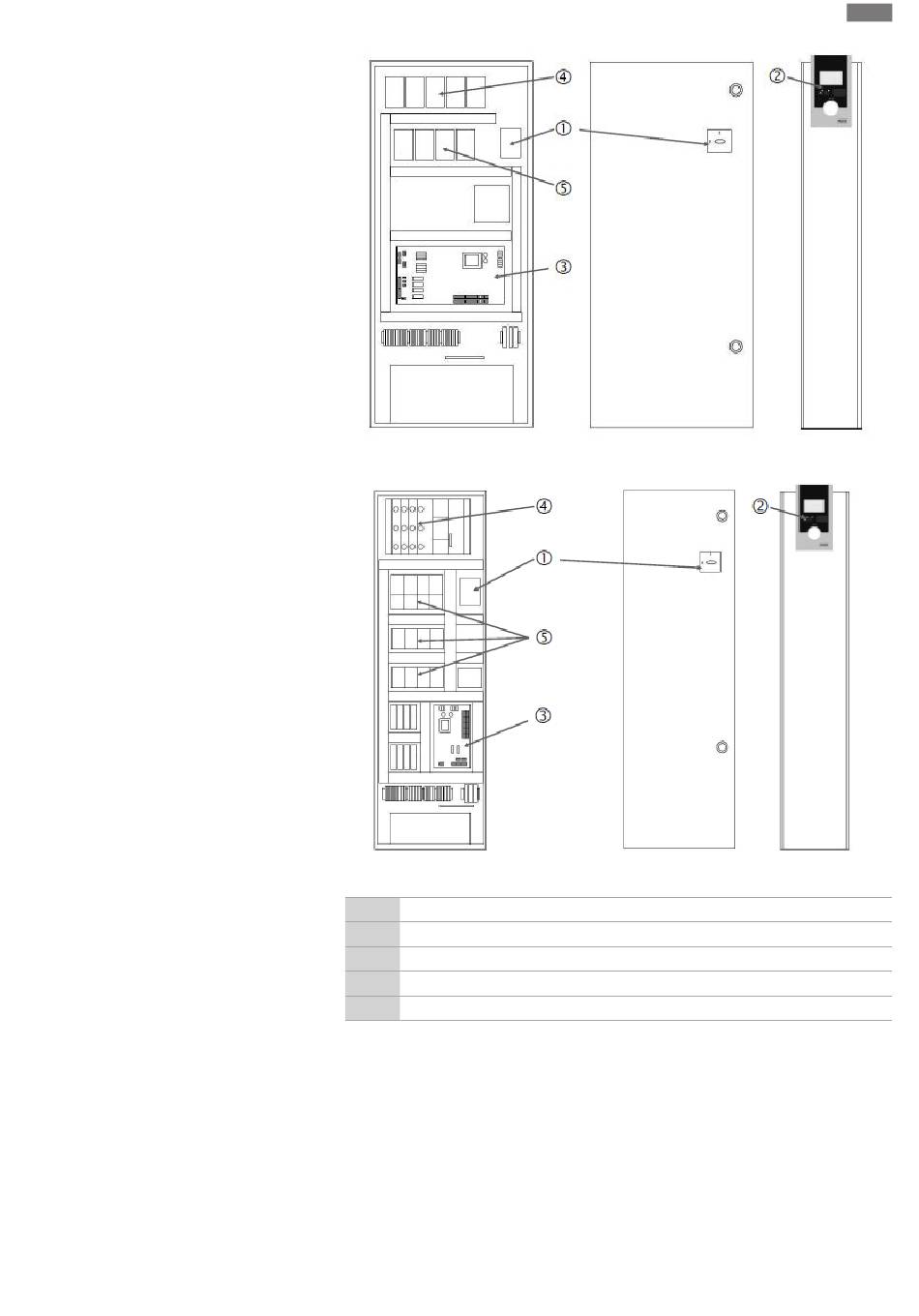

Fig. 2: SC Démarrage direct
Fig. 3: SC Démarrage étoile-triangle
1
Interrupteur principal
2
Human Machine Interface (HMI)
3
Platine de base
4
Protection par fusible des entraînements
5
Contacteurs/combinaisons de contacteurs
Le dispositif de commande comprend les composants principaux suivants :
•
Interrupteur principal : marche/arrêt du dispositif de commande (pos. 1)
•
Human Machine Interface (HMI) : écran LCD pour affichage des données d'exploitation
(voir les menus), LED pour affichage de l'état de fonctionnement (fonctionnement/
panne), bouton de commande pour sélection des menus et saisie des paramètres (pos. 2)
•
Platine de base : platine avec microcontrôleur (pos. 3)
•
Protection par fusible des entraînements : protection par fusible des moteurs de pompes
Dans la version DOL : protection thermique moteur
Dans la version SCe : disjoncteur de protection par fusible de l'alimentation réseau de la
pompe (pos. 4)
•
Contacteurs/combinaisons de contacteurs : contacteurs permettant d'activer les
pompes. Sur les dispositifs de commande de version « SD » (démarrage étoile-triangle),
fr
9
