8.10 Étalonnage des canaux d'entrée mV
Les capteurs catalytiques doivent être étalonnés régulièrement conformément aux recommandations du
fabricant. Cette opération doit être effectuée par deux personnes afin d'éviter la temporisation du contrôleur et
la perte des réglages.
Remarque : Pour activer un intervalle d'étalonnage pour le canal, modifiez le paramètre correspondant avant
de lancer l'étalonnage (reportez-vous au Ch.7.6.2 - Configuration d'un canal et au Ch.7.6.3 - Modification de
la configuration d'un canal).
Sélectionnez l'option Première échelle uniquement lorsque vous cherchez à étalonner un capteur neuf ou de
remplacement pour la première fois. Réglez ensuite la référence mV et utilisez l'option Échelle pour tous les
étalonnages suivants (voir la Remarque ci-dessous).
Nota : L'ajustement de la référence est requis uniquement lorsqu'un canal mV est configuré pour la première
fois ou lorsqu'un élément à filament catalytique est remplacé. Une fois la référence établie, elle ne doit pas
être ajustée pour le deuxième étalonnage et les suivants, ou avant le prochain remplacement d'un élément à
filament catalytique.
Pour plus de précision, les détecteurs de gaz catalytiques doivent être étalonnés à l'aide d'un mélange gaz/air
certifié égal à 50 % de LIE par rapport au gaz cible réel étant surveillé. Reportez-vous toujours au manuel
Si vous ne pouvez pas vous obtenir une correspondance exacte ou certifiée de gaz d'étalonnage, vous pouvez
effectuer un « étalonnage croisé » à l'aide d'un mélange similaire hydrocarbure/air. Suivez toujours la fiche
technique du fabricant du capteur lorsque vous effectuez un étalonnage croisé sur des capteurs.
Pour étalonner un canal d'entrée mV :
1) Installez ou remplacez les éléments du capteur à filament catalytique conformément à leur manuel
technique.
2) Connectez-vous en tant qu'Administrateur ou Ingénieur.
3) Allez dans Menu>Entretien>Régler la référence mV, puis sélectionnez un canal d'entrée mV.

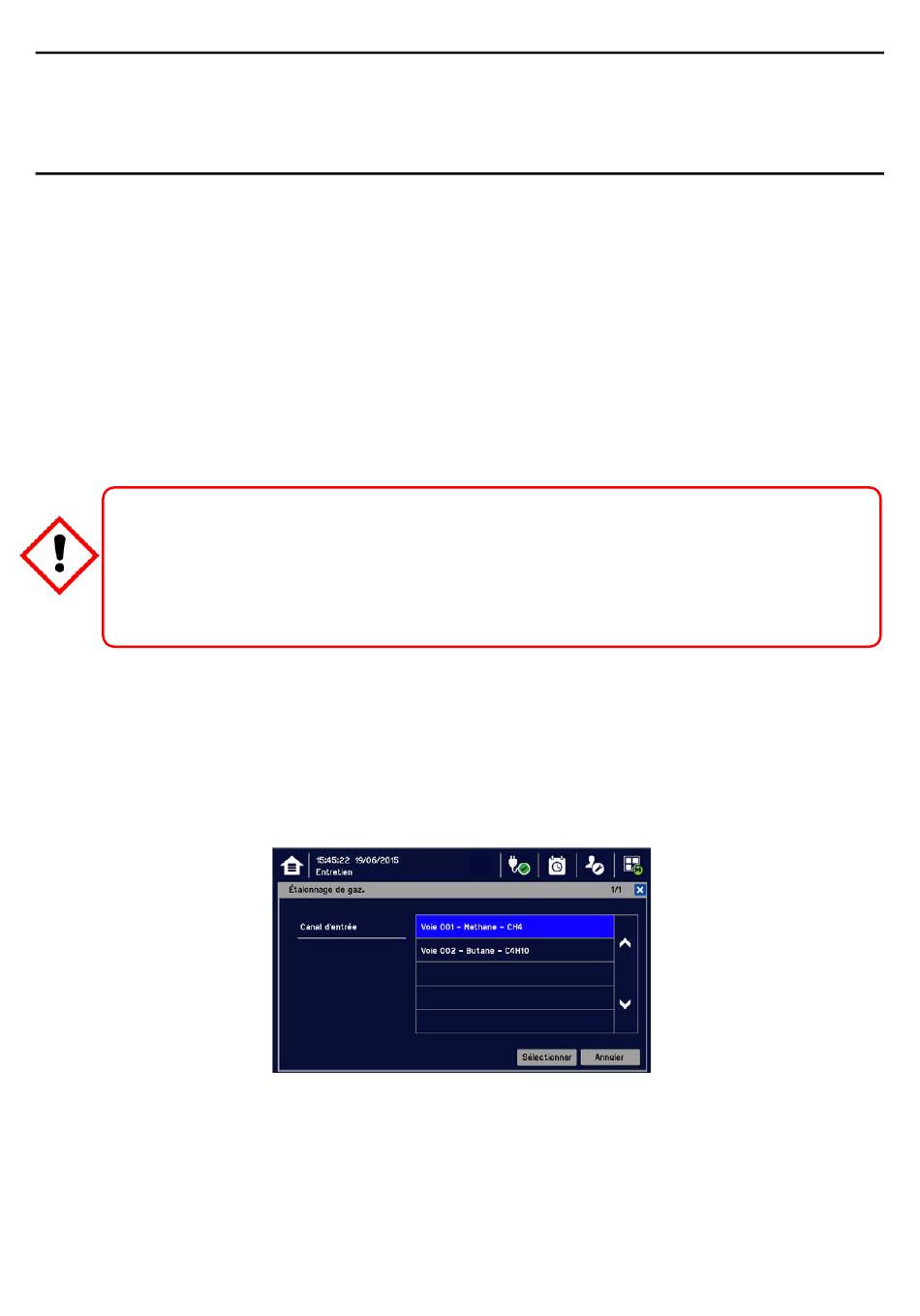

4) Allez dans Menu>Entretien>Étalonnage de gaz. Choisissez le canal à étalonner :
Entretien
Attention
technique du capteur pour obtenir des informations détaillées.
