Une vidéo de cette procédure est disponible sur YouTube :
PLYV5R7hVcs-BashWCNZQEDP7o3EohXPEV
Procédure
Etape 1. Mettez l'emballage antistatique contenant le nouveau composant en contact avec une zone
extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une
surface de protection électrostatique.
Etape 2. Installation du fond de panier d'unité 7 mm au bas.

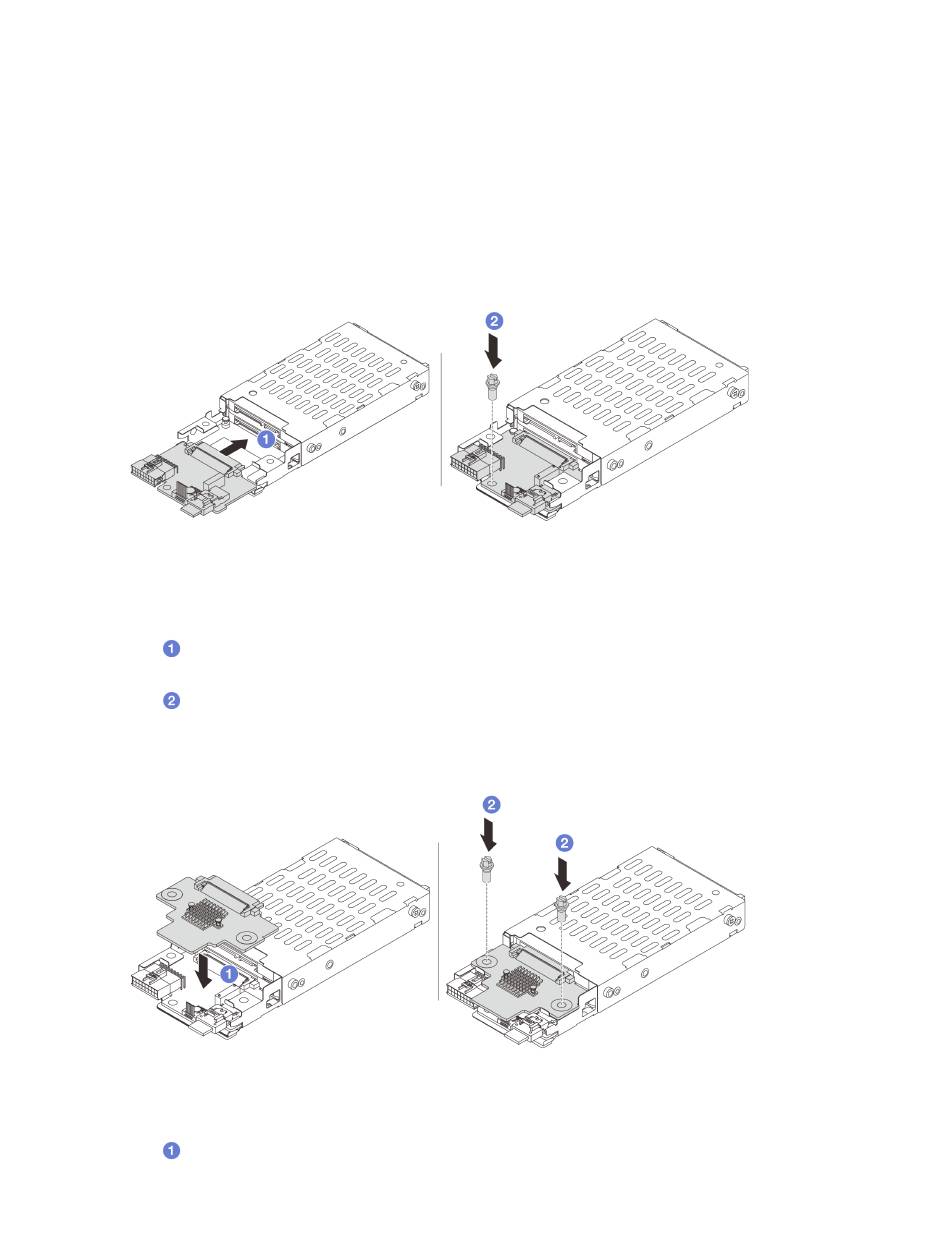

Figure 150. Installation du fond de panier d'unité 7 mm (au bas)
a.
Alignez l'encoche du bord du fond de panier avec la broche sur le boîtier, et faites
légèrement glisser le fond de panier dans le boîtier jusqu'à ce qu'il soit bien installé.
b.
Installez la vis pour le fixer en place.
Etape 3. Installation du fond de panier d'unité 7 mm sur le dessus.
Figure 151. Installation du fond de panier d'unité 7 mm (en haut)
a.
Alignez les trous du fond de panier avec les trous du boîtier, et abaissez le fond de panier
dans le boîtier.
158
ThinkSystem SR655 V3 Guide de maintenance du matériel
