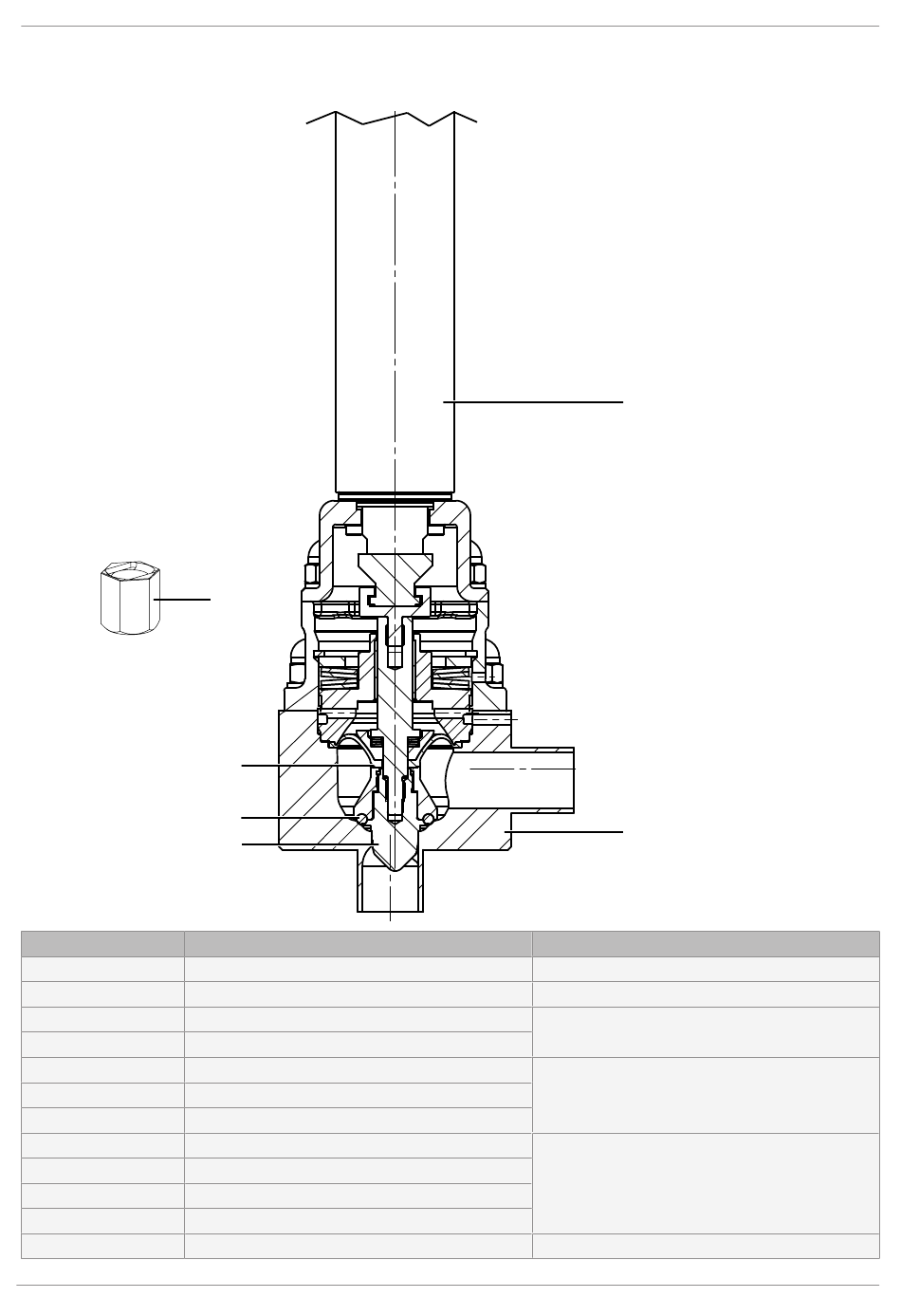

15.7 Pièces détachées
15.7.1 Matériau d'étanchéité codes 4, 43, 45, 47
Repère
A
Actionneur
1
Corps de vanne
2
Membrane conique
4
Joint torique
2
Membrane conique
4
Joint torique
19
Outil de montage
2
Membrane conique
3
Clapet de régulation
4
Joint torique
19
Outil de montage
Jeu de vis (88491207)
www.gemu-group.com
19
2
4
3
Désignation
9567
K567
567 SVS...
567 SVM...
567 SRK 4...
567 S30E 41 2
41 / 46
15 Inspection et entretien
A
1
Désignation de commande
GEMÜ 567 servoDrive
