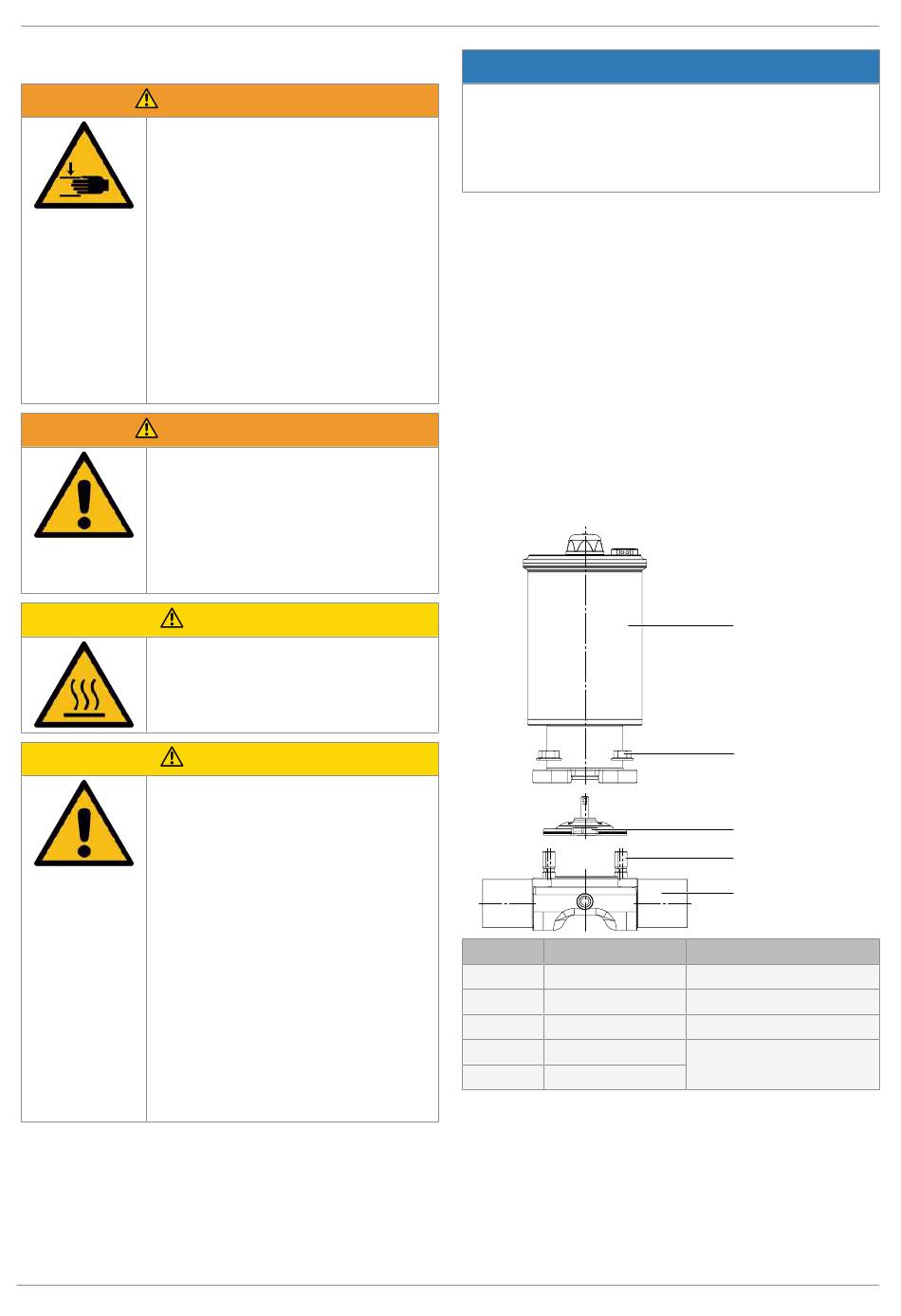

Inspection Et Entretien; Pièces Détachées - Gemü D40 Notice D'utilisation

15 Inspection et entretien

AVERTISSEMENT
Risque d'écrasement par des pièces mo-
biles lorsque la vanne n'est pas montée !
▶ Pendant les opérations à effectuer sur
la vanne, les membres supérieurs
peuvent pénétrer dans les ouvertures
du corps de vanne.
S'assurer que la vanne se trouve à la
●
position de fin de course correspon-
dante (fermée pour NF ou ouverte pour
NO).
Ne pas rentrer la main dans la zone
●
présentant un risque d'écrasement en
passant par les ouvertures du corps de
vanne.
AVERTISSEMENT
Robinetteries sous pression !
▶ Risque de blessures extrêmement
graves ou danger de mort
Mettre l'installation ou une partie de
●
l'installation hors pression.
Vidanger entièrement l'installation ou
●
une partie de l'installation.
ATTENTION
Éléments d'installation chauds !
▶ Risques de brûlures
N'intervenir que sur une installation
●
que l'on a laissé refroidir.
ATTENTION
Risque de blessure par des pièces mo-
biles lorsque la vanne n'est pas montée !
▶ L'axe de la vanne et la membrane sont
des pièces mobiles qui sont déplacées
avec une grande force. Ceci peut pro-
voquer des blessures lors des opéra-
tions à effectuer sur la vanne.
Tenir compte des pièces mobiles lors
●
de l'actionnement de l'actionneur.
Ne pas mettre la main entre la mem-
●
brane, l'axe de la vanne et les compo-
sants de l'installation qui ont été adap-
tés.
Les opérations d'entretien et de main-
●
tenance doivent être effectuées uni-
quement par du personnel qualifié et
formé.
www.gemu-group.com
Utilisation de mauvaises pièces détachées !
▶ Endommagement du produit GEMÜ
▶ La responsabilité du fabricant et la garantie sont annu-
lées.
Utiliser uniquement des pièces d'origine GEMÜ.
●
1. Utiliser l'équipement de protection adéquat conformément
aux règlements de l'exploitant de l'installation.
2. Mettre l'installation ou une partie de l'installation hors ser-
vice.
3. Prévenir toute remise en service.
4. Mettre l'installation ou une partie de l'installation hors
pression.
L'exploitant doit effectuer des contrôles visuels réguliers des
vannes, en fonction des conditions d'utilisation et du potentiel
de risque, afin de prévenir les fuites et les dommages. De
même, la vanne doit être démontée et contrôlée, dans des in-
tervalles appropriés, pour déceler la présence éventuelle
d'usure.
15.1 Pièces détachées
Repère Désignation
A Actionneur
1 Corps de vanne
2 Membrane
18 Goujons
19 Écrous à collerette
21 / 26
15 Inspection et entretien
AVIS
A
19
2
18
1
Désignation de commande
AD40...
BD00...
DD00...
SD00S30
GEMÜ D40
