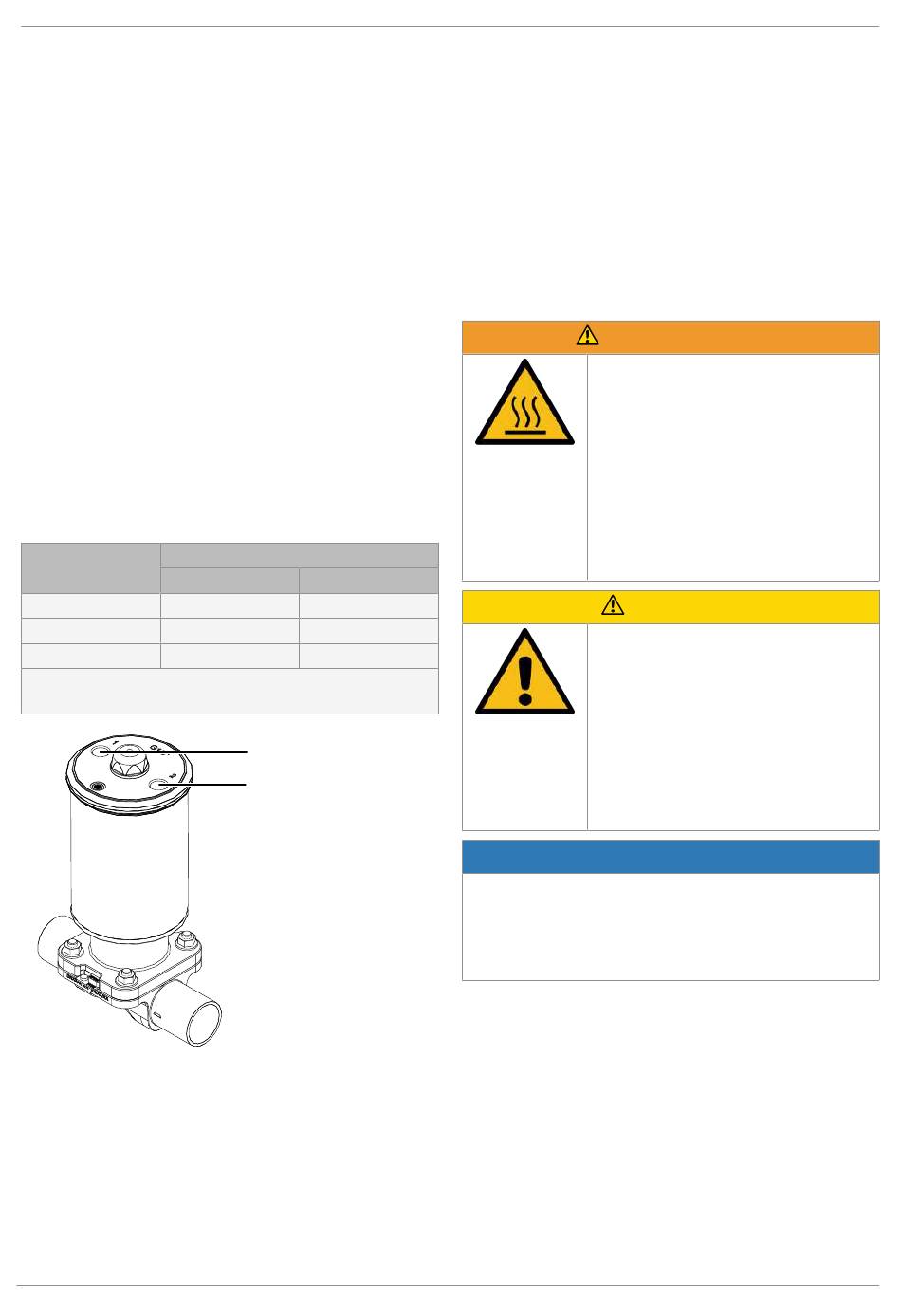

11 Raccords pneumatiques

11.1 Fonction de commande
Les fonctions de commande suivantes sont disponibles :

Fonction de commande 1

Normalement fermée (NF) :
État au repos de la vanne : fermé par la force du ressort. L'ac-
tivation de l'actionneur (raccord 1) ouvre la vanne. Lorsque
l'actionneur est mis à l'échappement, la vanne se ferme à
l'aide du ressort.
Fonction de commande 2
Normalement ouverte (NO) :
État au repos de la vanne : ouvert par la force du ressort. L'ac-
tivation de l'actionneur (raccord 2) ferme la vanne. Lorsque
l'actionneur est mis à l'échappement, la vanne s'ouvre à l'aide
du ressort.
Fonction de commande 3
Double effet (DE) :
État au repos de la vanne : pas de position de base définie.
Ouverture et fermeture de la vanne par activation des rac-
cords correspondants du fluide de commande (raccord 1 : ou-
verture / raccord 2 : fermeture).
Fonction de com-
mande
1 (NF)
2 (NO)
3 (DE)
+ = existant / - = non existant
(raccords 1 / 2 voir figure)

11.2 Raccordement du fluide de commande

Filetage des raccords du fluide de commande :
G1/8" pour AG2
1. Utiliser des pièces de raccordement appropriées.
2. Monter les conduites du fluide de commande sans
contraintes ni coudes dans le raccord 1.
www.gemu-group.com
Raccords
1 2
+ -
- +
+ +
Raccord 1
Raccord 2
Fonction de
commande 1

12 Mise en service

1. Contrôler l'étanchéité et le fonctionnement du produit (fer-
mer le produit puis le rouvrir).
2. Dans le cas des nouvelles installations et après des répa-
rations, rincer le système de tuyauteries (le produit doit
être entièrement ouvert).
ð Les substances étrangères nocives ont été éliminées.
ð Le produit est prêt à l'emploi.
3. Mettre le produit en service.

13 Utilisation

Risque de brûlure sur les surfaces
chaudes !
▶ Le boîtier et le corps de vanne peuvent
●
●
Risque de blessure par des composants
éjectés !
▶ En cas de pression de commande trop
●
Dépassement de la pression maximale admissible !
▶ Endommagement du produit
Prévoir des mesures de protection contre un dépasse-
●
ment de la pression maximale admissible provoqué par
d'éventuels pics de pression (coups de bélier).
Faire fonctionner le produit selon la fonction de commande
(voir aussi chapitre « Raccords pneumatiques »).

13.1 Fonction de commande 1

Le produit est fermé au repos par la force du ressort.
1. Piloter l'actionneur au moyen du raccord du fluide de com-
mande 1.
ð Le produit s'ouvre.
2. Purger l'actionneur au moyen du raccord du fluide de com-
mande 1.
ð Le produit se ferme.
19 / 26
AVERTISSEMENT
devenir chauds pendant le pendant
fonctionnement et provoquer des brû-
lures.
Laisser refroidir le boîtier et le corps de
vanne avant d'effectuer des opérations
sur la vanne.
Porter des gants de protection adap-
tés.
ATTENTION
élevée, des composants de l'action-
neur peuvent être éjectés et provoquer
des blessures.
Actionner la vanne exclusivement avec
les pressions de commande maxi-
males indiquées dans la notice d'utili-
sation.
AVIS
13 Utilisation
GEMÜ D40
