12 Connexion électrique
Taille de membrane 8 :

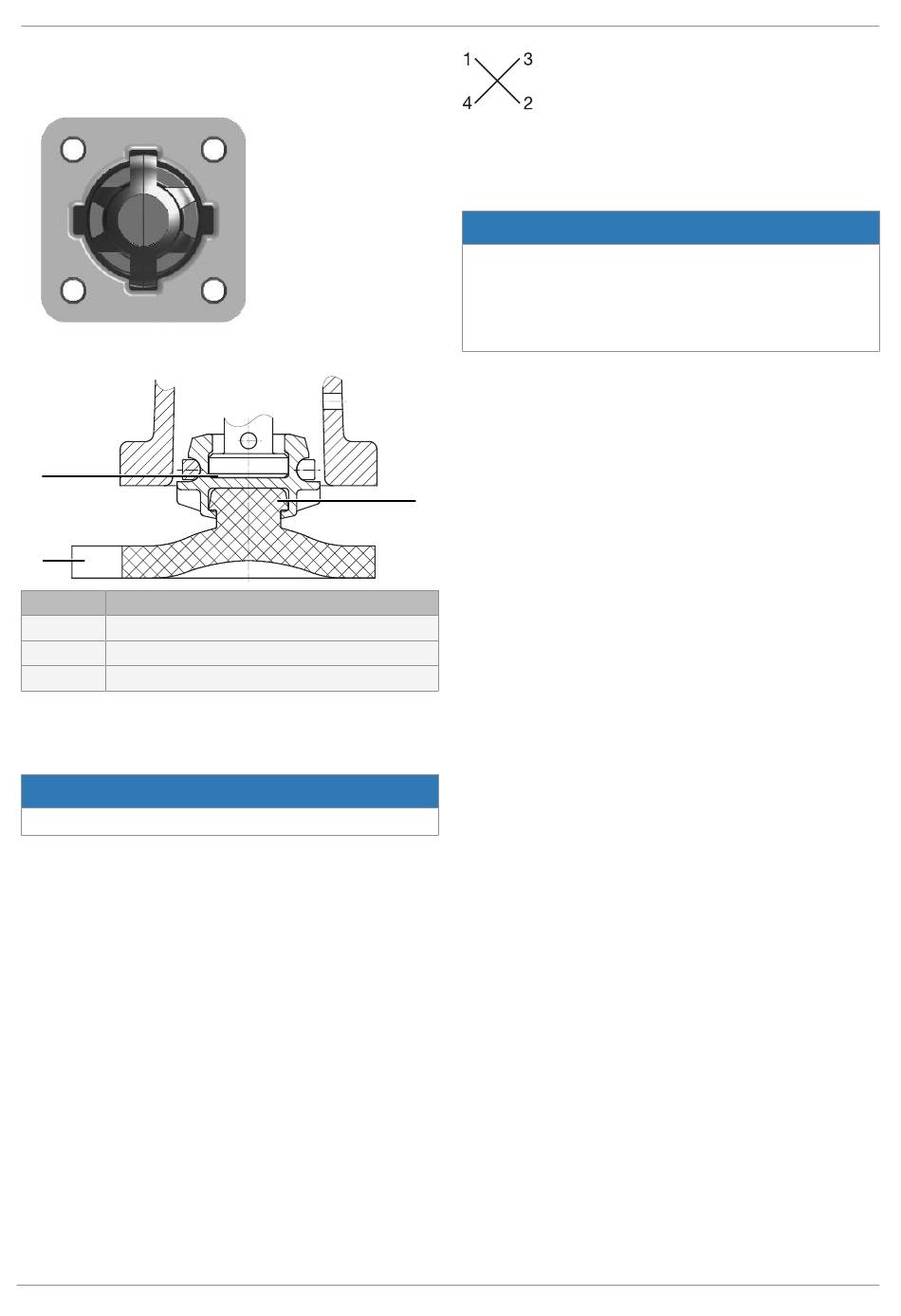

Sabot et bride de l'actionneur vus de dessous :
Membrane à encliqueter :
1
2
Repère
1 Évidement du sabot
2 Languette de la membrane
3 Insert de fixation
1. Mettre l'actionneur en position de fermeture.
2. Placer la membrane en position inclinée sur l'évidement
du sabot avec l'insert de fixation puis l'enfoncer.
▶ Important : ne pas utiliser de graisses ou de lubrifiants !
3. Positionner la languette de marquage de fabricant et de
matériau en parallèle avec la surface d'appui du sabot.

11.1.2 Montage de l'actionneur

1. Mettre l'actionneur en position d'ouverture.
2. Poser l'actionneur, membrane en place, sur le corps de
vanne
ð s'assurer que la surface d'appui du sabot et la surface
d'appui du corps de vanne correspondent bien l'une à
l'autre (taille de membrane 8).
3. Monter et serrer à la main les éléments de fixation.
4. Mettre l'actionneur en position de fermeture.
5. Serrer alternativement et en croix les vis avec les écrous
GEMÜ 567 servoDrive
Désignation
AVIS
6. Veiller à comprimer la membrane de manière homogène
(env. 10 à 15 %, reconnaissable à un renflement homo-
gène à l'extérieur).
7. Vérifier l'étanchéité de la vanne complètement assemblée.
▶ Important : au fil du temps, les membranes se tassent.
Après démontage / montage de la vanne, vérifier que les
vis et les écrous du corps sont bien serrés; les resserrer si
nécessaire (au plus tard après la première procédure de
stérilisation).
12 Connexion électrique
12.1 Connexion électrique servoDrive
Effectuer le raccordement électrique conformément aux indi-
cations du fabricant du contrôleur.
2

13 Mise en service

ü Le produit a été monté sur la tuyauterie.
ü Le produit est raccordé électriquement et le contrôle est
configuré en conséquence.
1. Contrôler l'étanchéité et le fonctionnement du produit (fer-
mer le produit puis le rouvrir).
2. Dans le cas des nouvelles installations et après des répa-
rations, rincer le système de tuyauteries (le produit doit
être entièrement ouvert).
ð Les substances étrangères nocives ont été éliminées.
ð Le produit est prêt à l'emploi.
3. Mettre le produit en service.
32 / 46
