15 Inspection et entretien
A
18
17
16
1

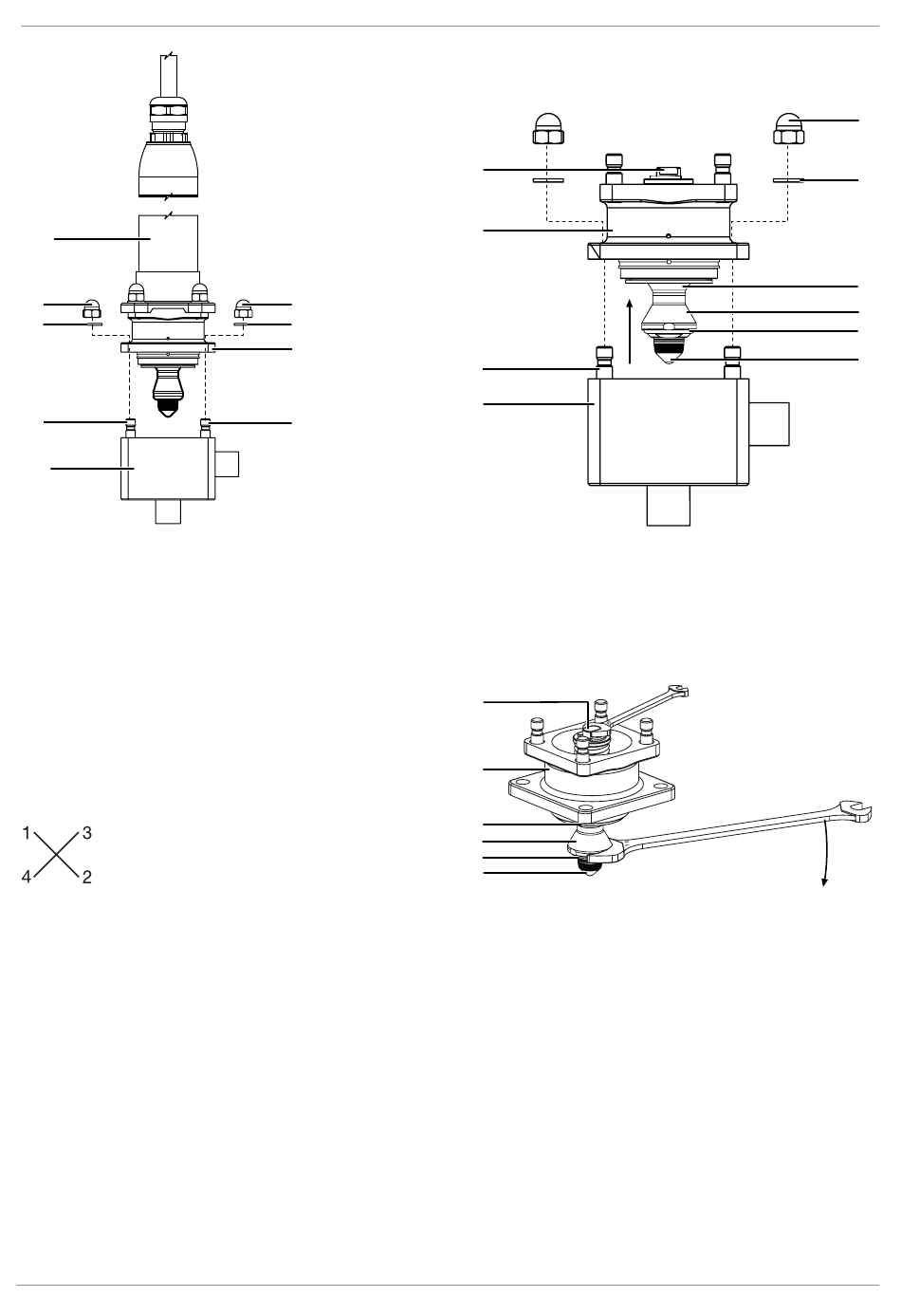

1. Desserrer les écrous borgnes 18 des goujons 16.
2. Retirer les rondelles 17.
3. Retirer l'actionneur A, y compris la rehausse 11, du corps
de vanne 1.
ð Ne pas endommager la surface d'étanchéité !

15.1.4 Montage de l'actionneur avec la rehausse

1. Poser l'actionneur A et la rehausse 11 sur le corps de
vanne 1.
2. Placer les rondelles 17 et les écrous borgnes 18 sur les
goujons 16 et les appliquer à la main.
3. Serrer alternativement et en croix les écrous borgnes 18
(couple de serrage : 16 à 20 Nm).
GEMÜ 567 servoDrive
15.2 Remplacement du clapet de régulation
15.2.1 Démontage du clapet de régulation
18
17
11
16
1. Démonter l'actionneur (voir chapitre « Démonter l'action-
2. Desserrer les écrous borgnes 18 des goujons 16.
3. Retirer les rondelles 17.
4. Retirer le corps de vanne 1 de la rehausse 11.
36 / 46
6
11
16
1
neur de la rehausse »).
ð Ne pas endommager les emplacements des joints !
6
11
2
20
4
3
18
17
2
20
4
3
