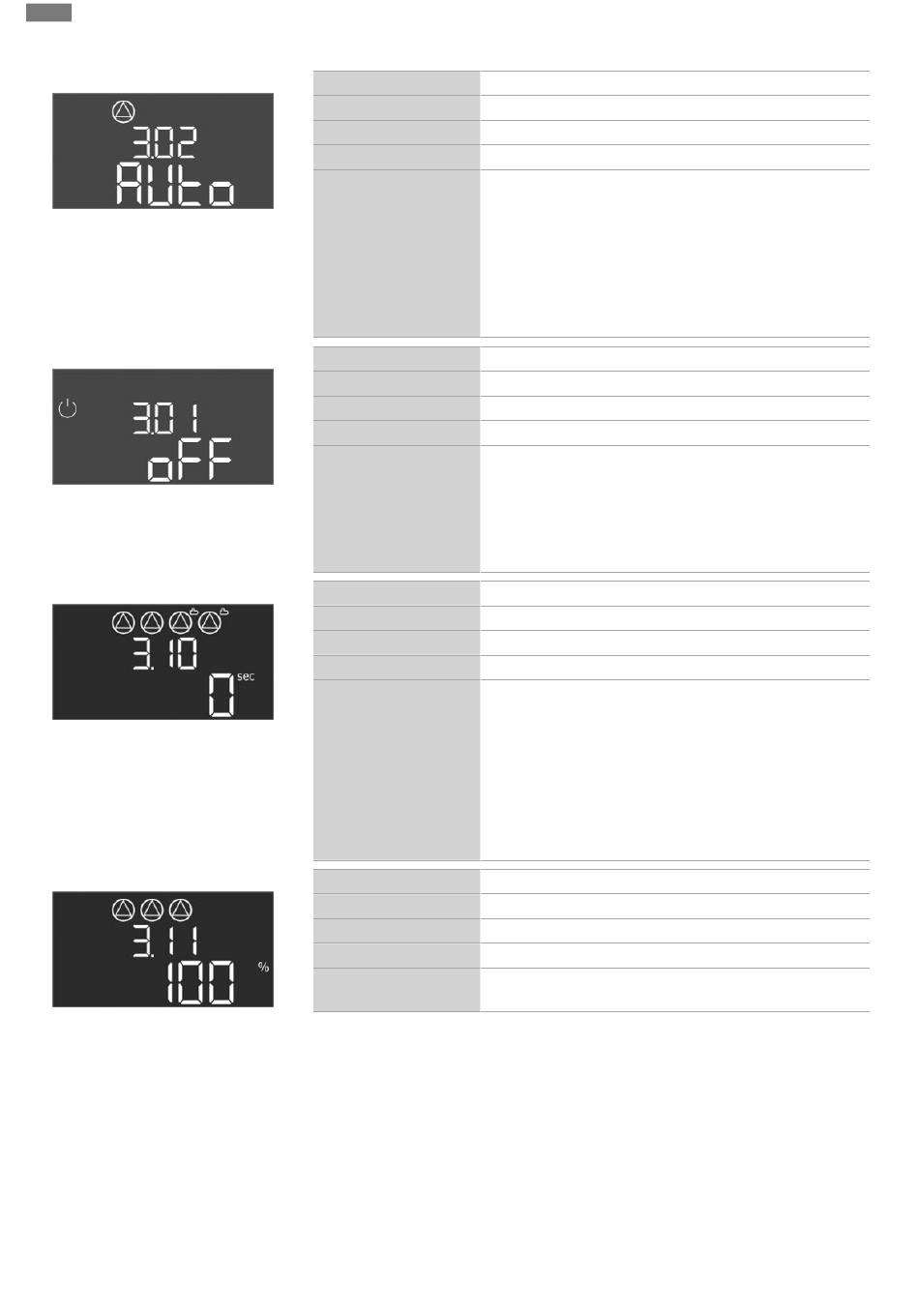

Fig. 77: Menu 3.02
Fig. 78: Menu 3.01
Fig. 79: Menu 3.10
Fig. 80: Menu 3.11
8.3.7 Réglage de la surveillance du cou-
rant du moteur (uniquement
Control EC-B jusqu'à 12 A)
44
• Déclencher les pompes : régler le menu 3.01 sur « on ».
N° de menu
Description
Plage de valeurs
Paramètres d'usine
Explication
N° de menu
Description
Plage de valeurs
Paramètres d'usine
Explication
N° de menu
Description
Plage de valeurs
Paramètres d'usine
Explication
N° de menu
Description
Plage de valeurs
Paramètres d'usine
Explication
Afficher la valeur actuelle de la surveillance du courant du moteur
1. Appuyer 3 s sur le bouton de commande.
⇒ Le menu 1.00 s'affiche.
2. Tourner le bouton de commande jusqu'à ce que le menu 4.00 s'affiche.
3. Appuyer sur le bouton de commande.
⇒ Le menu 4.01 s'affiche.
4. Tourner le bouton de commande jusqu'à ce que les menus 4.25 à 4.27 s'affichent.
⇒ Menu 4.25 : indique le courant de moteur réglé pour la pompe 1.
Notice de montage et de mise en service • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
3.02 ... 3.04
Mode de fonctionnement de la pompe 1... pompe 3
off, Hand, Auto
Auto
• off = Pompe arrêtée
• Hand = Fonctionnement manuel de la pompe. La durée et la
vitesse de fonctionnement sont définies dans les me-
nus 3.10 et 3.11.
• Auto = Fonctionnement automatique de la pompe en fonc-
tion du pilotage de la pression
AVIS ! Pour la configuration initiale, la valeur doit être modi-
fiée et paramétrée sur « off ».
3.01
Déclenchement des pompes
on, off
off
• off= les pompes sont verrouillées et ne peuvent pas être dé-
marrées.
AVIS ! Le fonctionnement manuel ou l'activation forcée
sont également impossibles.
• on = Les pompes sont démarrées/arrêtées suivant le mode
de fonctionnement réglé
3.10
Durée de fonctionnement des pompes en mode manuel
0 ... 999 s
0 s
0 s : la pompe fonctionne en mode manuel tant que le bouton
est actionné, et elle revient ensuite au mode précédent.
1 ... 998 s : la pompe fonctionne pendant la durée spécifiée en
mode manuel.
999 s : la pompe fonctionne en mode manuel jusqu'à ce que
celui-ci soit modifié.
La vitesse de rotation correspondante est réglée dans le me-
nu 3.11.
3.11
Vitesse de fonctionnement des pompes en mode manuel
0 ... 100 %
100 %
En mode manuel, les pompes fonctionnent à la vitesse de rota-
tion réglée.
