0-10 V
x

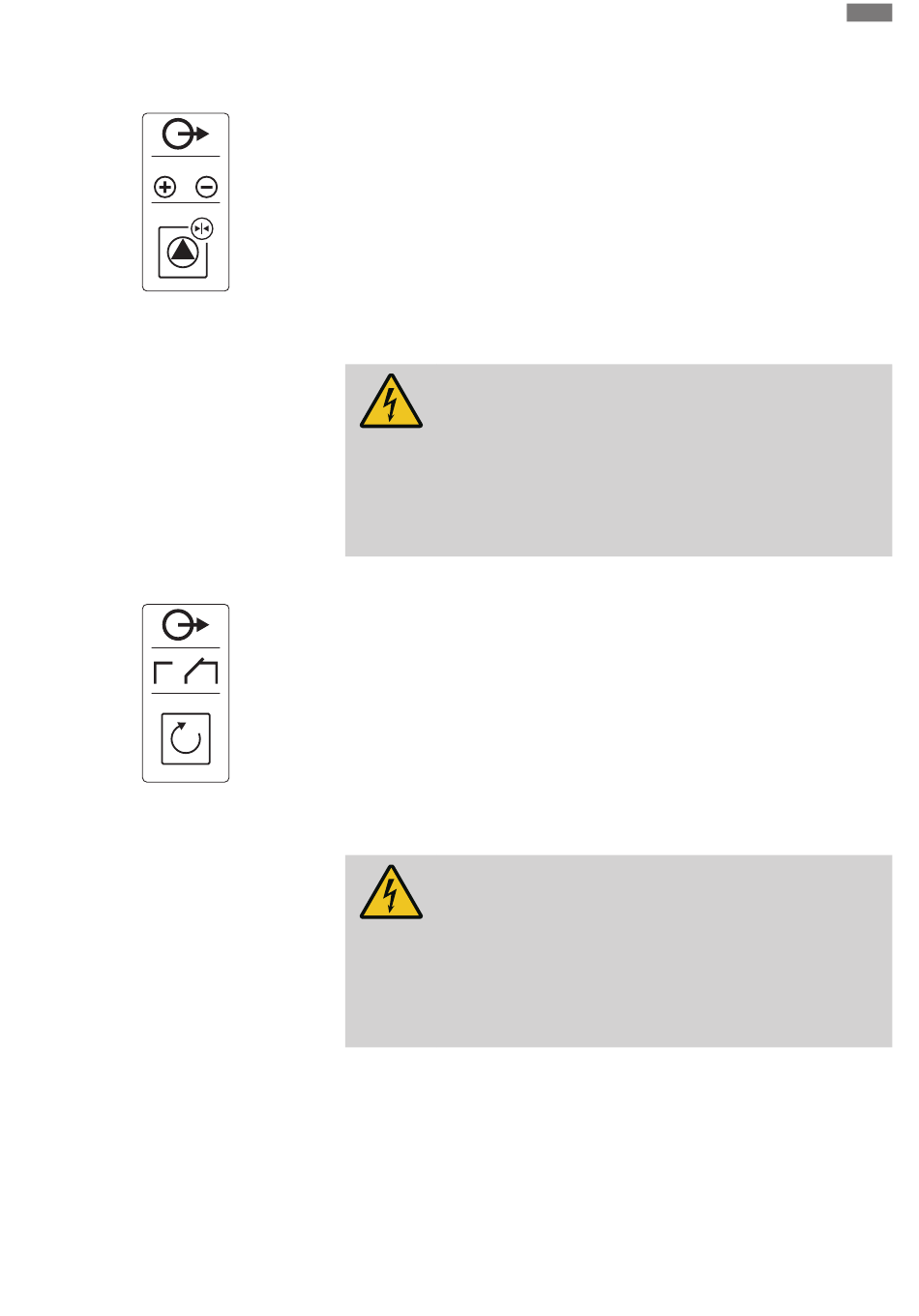

Fig. 24: Symbole dans l'aperçu du raccorde-
ment
6.5.14 Raccordement du report de
marche centralisé (SBM)
Fig. 25: Symbole dans l'aperçu du raccorde-
ment
6.5.15 Raccordement du report de dé-
fauts centralisé (SSM)
Notice de montage et de mise en service • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
AVIS ! Le raccordement doit s'effectuer uniquement sur le coffret de commande Wilo-
Control ECe-B !
Pour chaque pompe, une sortie séparée indique la consigne de vitesse de rotation. Pour ce
faire, une tension de 0-10 V est appliquée à la sortie :
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et les
fixer. Raccorder les fils à la réglette à bornes conformément au schéma de raccordement. Le
numéro de borne de l'aperçu de raccordement est indiqué dans le couvercle. Le « x » dans
le symbole indique la pompe correspondante :
• 1 = Pompe 1
• 2 = Pompe 2
• 3 = Pompe 3
AVIS ! Utiliser des câbles de raccordement blindés. Poser le blindage des deux côtés.
DANGER
Risque de blessures mortelles par électrocution !
La tension de l'alimentation électrique externe est appliquée aux bornes
même lorsque le commutateur principal est désactivé !
• Avant de procéder aux différents travaux, débrancher l'alimentation
électrique externe.
• Les travaux électriques doivent être réalisés par un électricien qualifié.
• Respecter les prescriptions locales en vigueur.
Un rapport de marche pour toutes les pompes (SBM) est émis par une sortie séparée :
• Type de contact : contact inverseur sec
• Charge de contact :
–
Minimum : 12 V=, 10 mA
–
Maximum : 250 V~, 1 A
• Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer.
• Raccorder les fils au bornier conformément au schéma de raccordement.
• Le numéro de borne de l'aperçu de raccordement est indiqué dans le couvercle du coffret
de commande.
DANGER
Risque de blessures mortelles par électrocution !
La tension de l'alimentation électrique externe est appliquée aux bornes
même lorsque le commutateur principal est désactivé !
• Avant de procéder aux différents travaux, débrancher l'alimentation
électrique externe.
• Les travaux électriques doivent être réalisés par un électricien qualifié.
• Respecter les prescriptions locales en vigueur.
