8.3.3 Menu 5 : Réglages de base

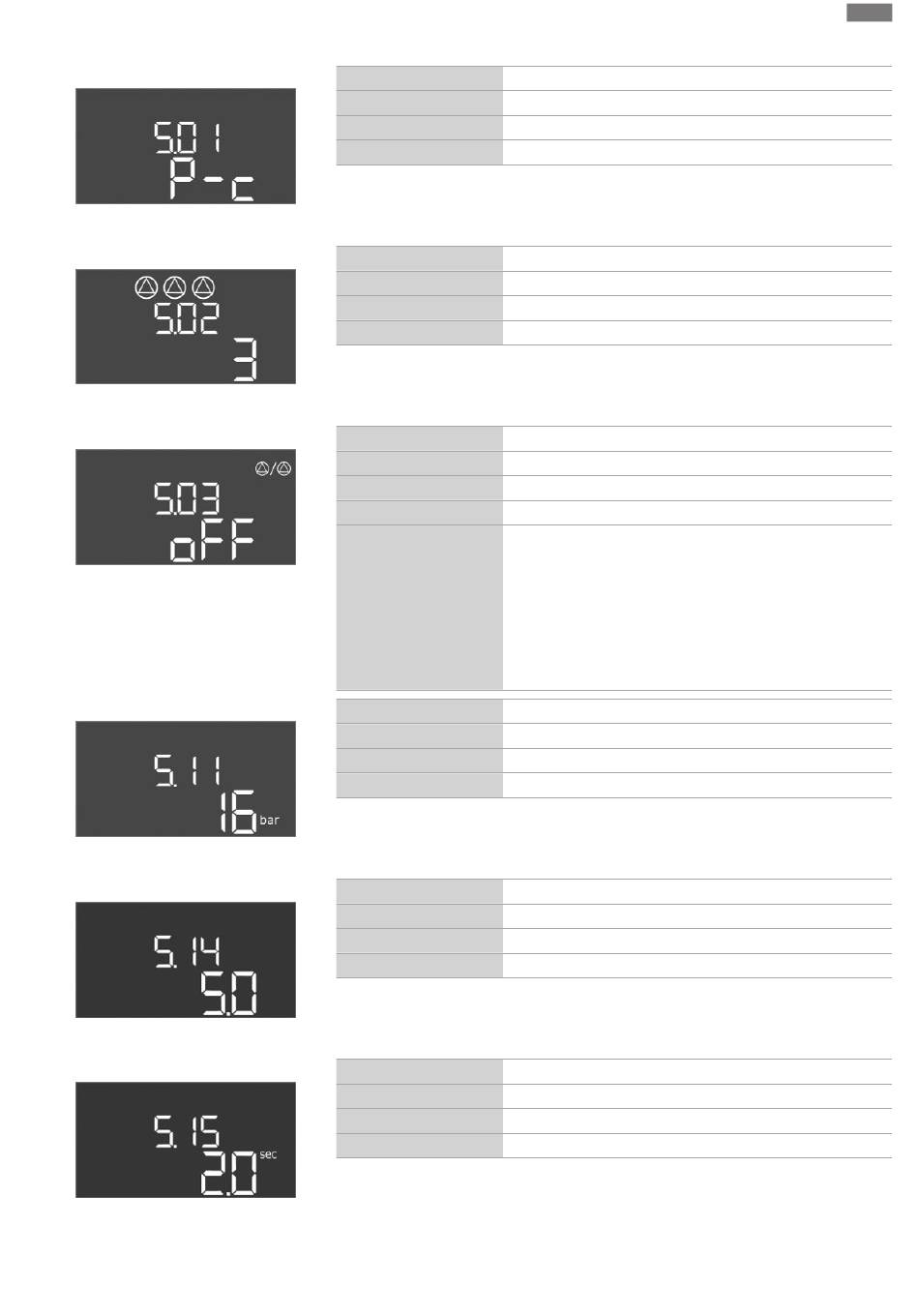

Fig. 36: Menu 5.01
Fig. 37: Menu 5.02
Fig. 38: Menu 5.03
Fig. 39: Menu 5.11
Fig. 40: Menu 5.14
Fig. 41: Menu 5.15
Notice de montage et de mise en service • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
N° de menu 5.01
Description Mode de régulation
Plage de valeurs P-c
Paramètres d'usine Régulation de pression constante (p-c)
N° de menu 5.02
Description Nombre de pompes raccordées
Plage de valeurs 1 ... 3
Paramètres d'usine 3
N° de menu 5.03
Description Pompe de secours
Plage de valeurs on, off
Paramètres d'usine off
Explication Une pompe peut être utilisée comme pompe de secours. Cette
pompe n'est pas pilotée en fonctionnement normal. La pompe
de secours n'est activée que si une pompe tombe en panne. La
pompe de secours est soumise au contrôle d'arrêt. Elle est ainsi
intégrée dans la permutation des pompes et le « kick » de la
pompe.
•
•
N° de menu 5.11
Description Champ de mesure du capteur de pression
Plage de valeurs 1 ... 25 bar
Paramètres d'usine 16 bar
N° de menu 5.14
Description Régulateur PID : Facteur proportionnel
Plage de valeurs 0,1 ... 100
Paramètres d'usine 5,0
N° de menu 5.15
Description Régulateur PID : Facteur intégral
Plage de valeurs 0 ... 300
Paramètres d'usine 2,0
on = Pompe de secours activée
off = pompe de secours désactivée
