6.5.4 Alimentation réseau du coffret de
commande : Control ECe-Booster
1~230 V
1
3
PE
2
1~ 50/60 Hz

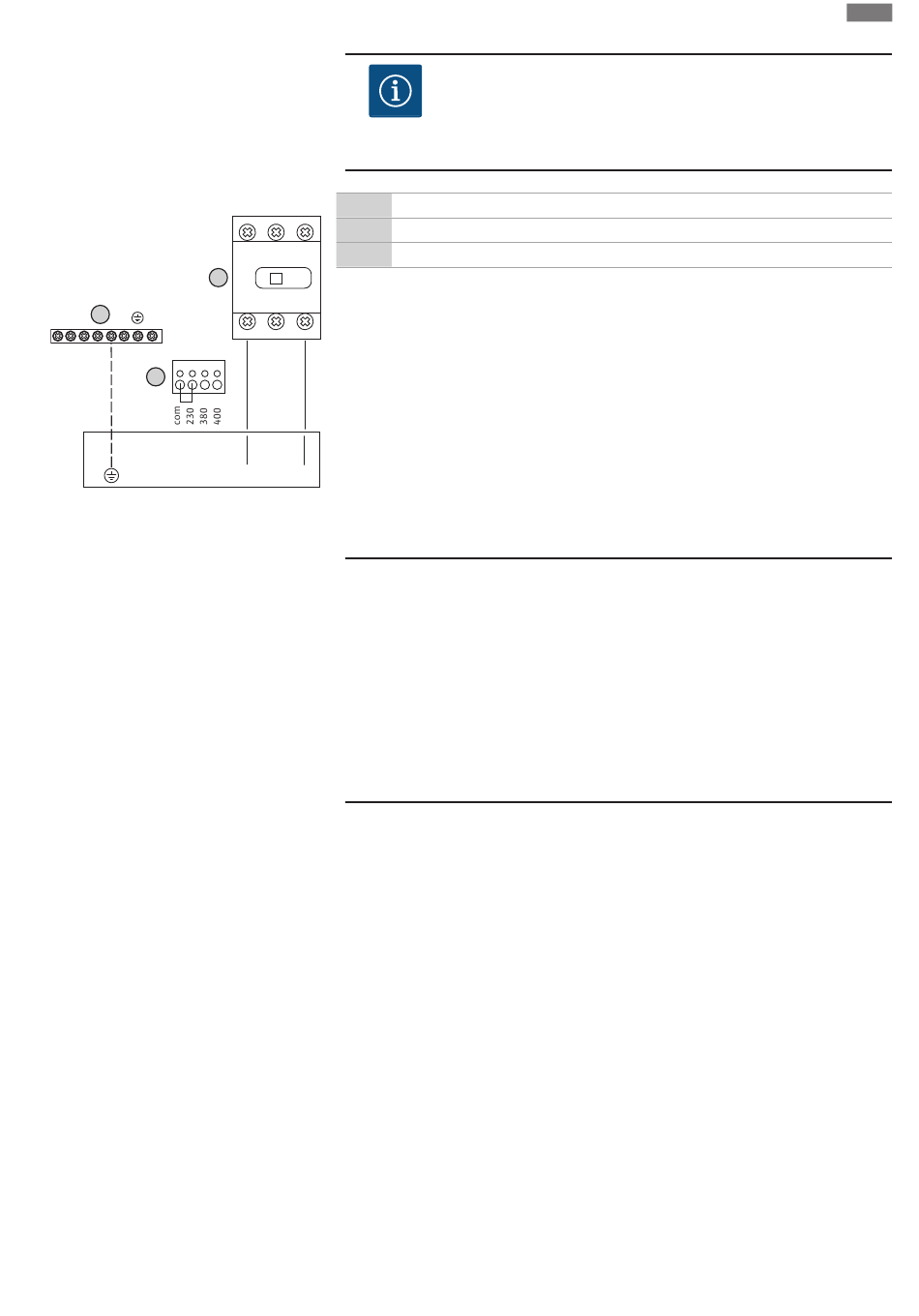

Fig. 11: Alimentation réseau 1~230 V Wilo-
Control ECe-B...
6.5.5 Alimentation réseau du coffret de
commande : Control ECe-Booster
3~400 V
Notice de montage et de mise en service • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
1 Interrupteur principal
1L1 3L2 5L3
2 Réglage de la tension d'alimentation
1 ON
3 Bornier : terre (PE)
0
OFF
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer. Rac-
corder les fils sur l'interrupteur principal selon le schéma de raccordement.
Alimentation réseau 1~230 V :
2T1 4T2 6T3
• Câble : 3 fils
• Fils : L, N, PE
• Réglage de la tension d'alimentation : Pont de conversion 230/COM (paramètres d'usine)
L N
AVIS
Neutre obligatoire
Pour assurer le fonctionnement de la commande, un conducteur neutre
(neutre) doit être installé au niveau de l'alimentation réseau.
ATTENTION
Dommages matériels dus au réglage incorrect de la tension
d'alimentation !
Le coffret de commande peut fonctionner avec différentes tensions
d'alimentation. Toutefois, la tension de commande doit toujours être de
230 V. Le réglage incorrect de la tension de commande entraîne la des-
truction de la commande !
• La jonction des câbles est réglée en usine sur la tension de commande
appropriée.
• Ne pas modifier la jonction des câbles !
fr
