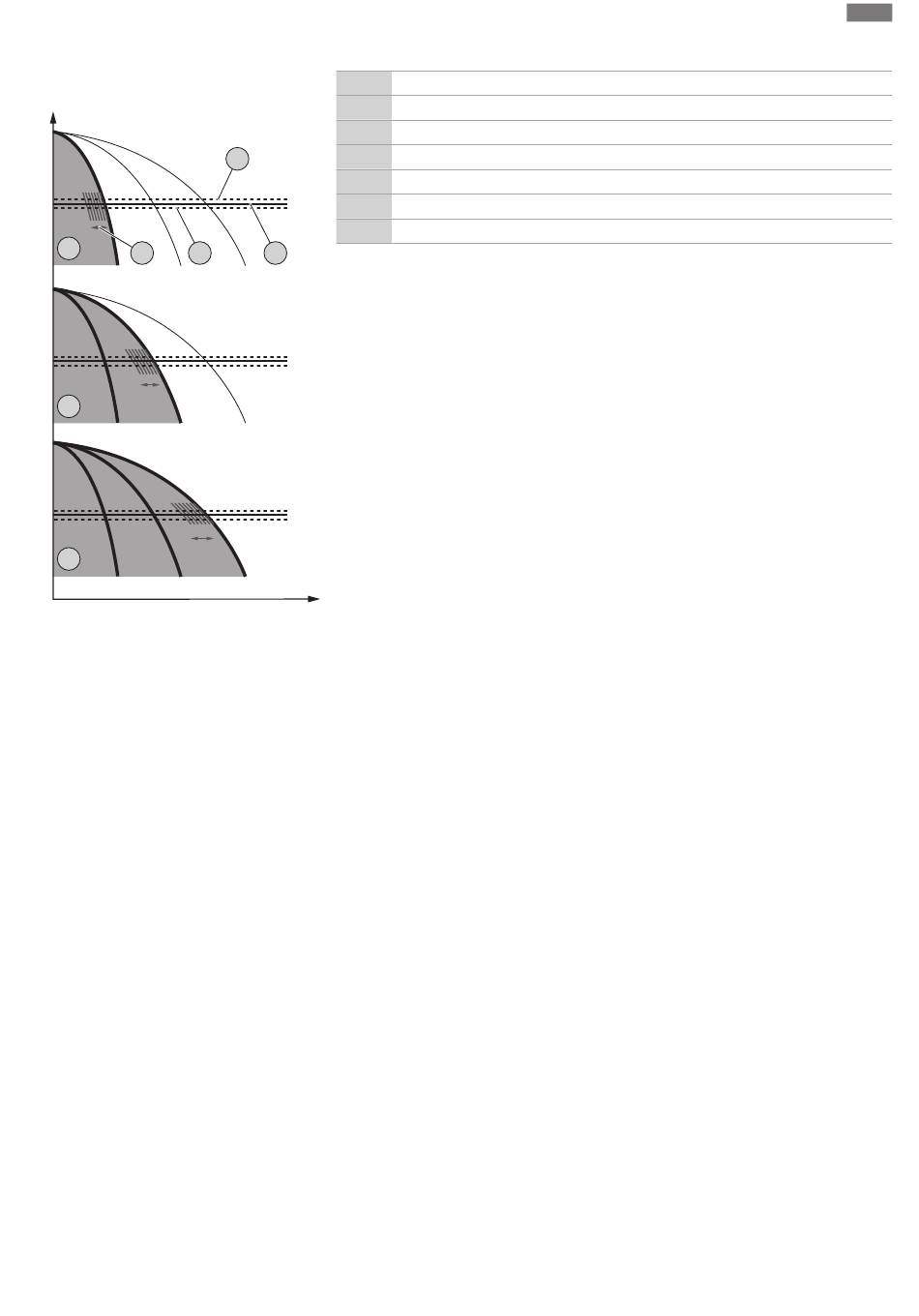

Fig. 32: Schéma fonctionnel Control ECe-
Booster
7.1.1 Permutation des pompes
7.1.2 Pompe de réserve
7.1.3 Niveau de manque d'eau (protec-
tion contre le fonctionnement à
sec)
Notice de montage et de mise en service • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
Wilo-Control ECe-Booster
a Fonctionnement à 1 pompe
b Fonctionnement à 2 pompes
c Fonctionnement à 3 pompes
3
1 Valeur de consigne de base
2 Seuil d'activation
3 Seuil de désactivation
5 Régulation de vitesse en fonction de la charge
1
En fonctionnement normal, le système conserve une pression constante pour la valeur de
consigne de base, en comparant la valeur de consigne et la valeur réelle. Dans ce cas, il s'agit
d'une régulation de vitesse des pompes en fonction de la charge, un capteur de pression dé-
tecte la pression réelle. Si le seuil d'activation n'est pas atteint, la première pompe démarre et
sera régulée en fonction de la charge en tant que pompe principale. Si la pompe principale ne
couvre pas la puissance requise lorsque la vitesse de rotation est au maximum, une autre
pompe démarre lorsque la valeur de consigne de base n'est pas atteinte. Cette deuxième
pompe sera désormais régulée en tant que pompe principale et en fonction de la charge. La
pompe principale précédente continue de fonctionner à la vitesse de rotation maximale en
tant que pompe d'appoint pour pic de charge. Cette opération se répète avec l'accroissement
des besoins en puissance jusqu'au nombre maximum de pompes.
Si les besoins en puissance diminuent, la pompe principale actuelle est désactivée lorsqu'elle
atteint sa vitesse de rotation minimale et dépasse simultanément la valeur de consigne de
base. Une pompe servant de pompe d'appoint pour pic de charge jusqu'ici devient alors la
pompe principale et reprend la régulation. Cette opération se répète tant que les besoins de
puissance diminuent, jusqu'à ce qu'une seule pompe fonctionne comme pompe principale. Si
le seuil de désactivation pour la pompe principale est dépassé, le système arrête la pompe
principale. Une indication s'affiche sur l'écran LCD et la LED verte s'allume lorsque la ou les
Q
pompes sont en marche. Afin d'optimiser les périodes de fonctionnement des pompes, une
permutation des pompes est réalisée à intervalle régulier.
En cas de panne, l'installation bascule automatiquement sur une autre pompe. Le code d'er-
reur est affiché sur l'écran LCD et la LED rouge est allumée. Les sorties pour le report de dé-
fauts centralisé (SSM) et le report de défauts individuel (ESM) sont activées.
Lorsque le niveau de manque d'eau est atteint dans le réservoir de stockage (protection
contre le fonctionnement à sec), toutes les pompes sont désactivées. Le code d'erreur est
affiché sur l'écran LCD et la LED rouge est allumée. La sortie pour le report de défauts centra-
lisé (SSM) est activée.
Pour éviter des durées de fonctionnement irrégulières des pompes individuelles, une per-
mutation de la pompe principale a lieu à intervalle régulier. Lorsque toutes les pompes sont
désactivées, une autre pompe démarrera comme pompe principale au prochain démarrage.
Par ailleurs, une permutation cyclique des pompes est activée en usine. La pompe principale
change toutes les 6 heures. AVIS ! Désactivation de la fonction : menu 5.60.
Une pompe peut être utilisée comme pompe de réserve. Cette pompe n'est pas pilotée en
fonctionnement normal. La pompe de réserve n'est activée que si une pompe tombe en
panne. La pompe de réserve est soumise au contrôle d'arrêt. Elle est ainsi intégrée dans la
permutation des pompes et le « kick » de la pompe.
Le niveau d'eau dans le réservoir tampon peut être surveillé et signalé au coffret de com-
mande.
Respecter les points suivants :
• Type de contact : contact de repos
• Manque d'eau : Les pompes sont désactivées après écoulement des temporisations (me-
nu 5.64). Le code d'erreur est affiché sur l'écran LCD.
AVIS ! Si le contact est refermé ou si l'électrode est de nouveau immergée durant la
temporisation, l'arrêt ne peut pas avoir lieu !
• Redémarrage : si le contact est refermé et si la temporisation (menu 5.63) est écoulée,
l'installation démarre automatiquement.
AVIS ! L'erreur est automatiquement réinitialisée, mais enregistrée dans la mémoire
des défauts.
