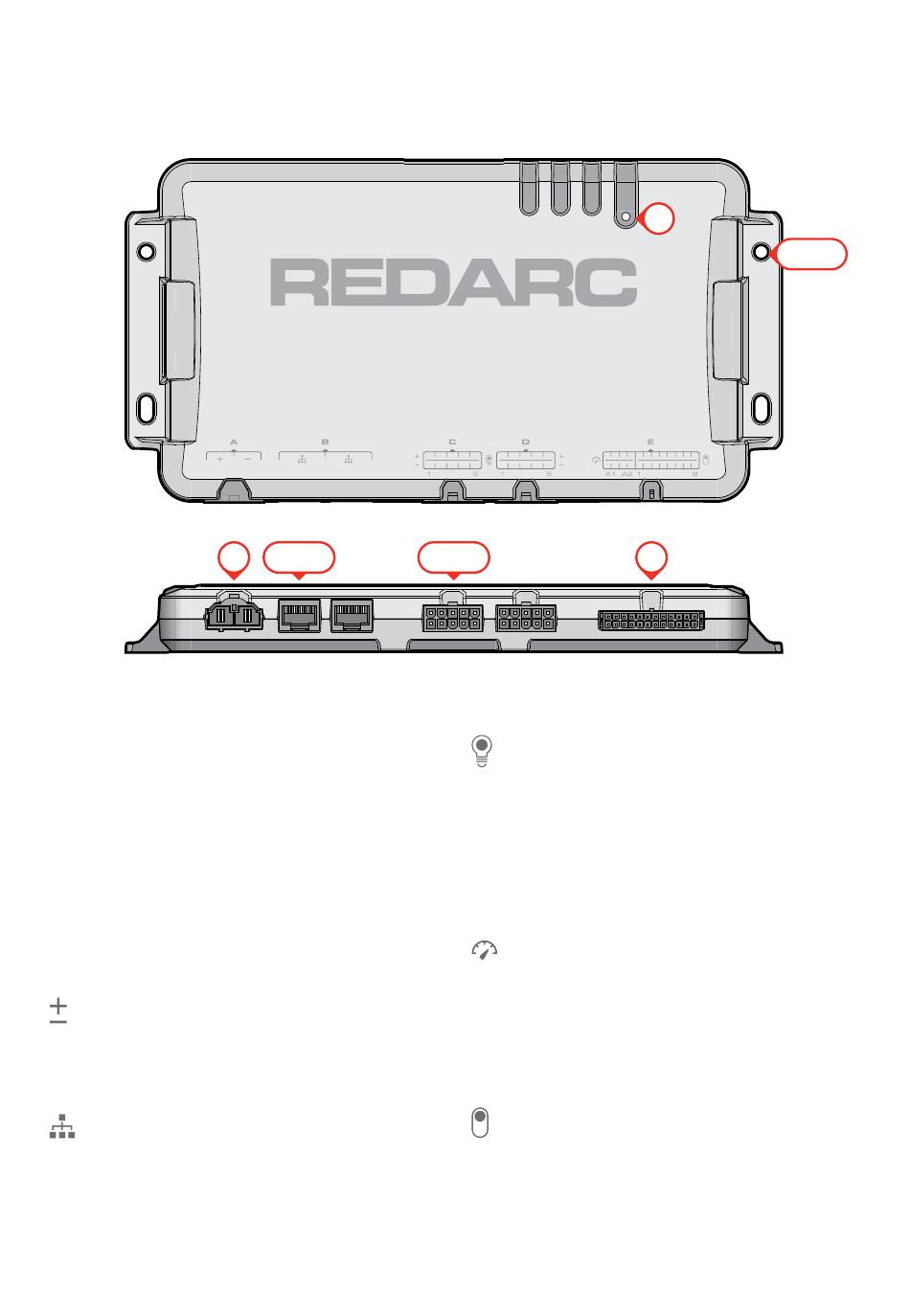

PARTIES DE L'UNITÉ PRINCIPALE
1. LED d'état
LED rouge qui s'allume pendant 5
secondes au démarrage et indique
également les anomalies.
2. Trous de fixation (×4)
Points de fixation pour montage de l'unité
principale.
3. Interface d'alimentation électrique
A: Accepte une alimentation depuis une
batterie auxiliaire 12 V.
4. Interface réseau R-Bus (×2)
B: Connecte les appareils R-Bus
RedVision
compatibles tels que le
®
Manager et l'écran RedVision
3
4 (×2)
(DISP4300).
®
5 (×2)
5. Interface sorties (×2)
C / D: sorties 10 A munies d'un fusible
programmable pour alimenter des charges
telles que le réfrigérateur, les ventilateurs,
les pompes et l'éclairage avec la capacité
de faire varier les éclairages LED.
6. Interface entrées
E A1/A2: Entrées de capteur (analogiques)
pour connecter les capteurs de niveau de
réservoir compatibles (par ex. niveau d'eau
ou niveau de carburant) et les appareils
pouvant mesurer la tension (par ex. mesure
de la tension de la batterie secondaire).
E 1–8: Entrées de commutateurs (digitales)
pour connecter les commutateurs pouvant
être configurés pour allumer/éteindre des
appareils à distance dans le système
RedVision
ou pouvant contrôler la
®
fonctionnalité de variation d'éclairage.
1
2 (×4)
6
Aperçu | 9
