ATTENTION
Les sources d'alimentation ne doivent PAS être connectées aux sorties du TVMS Rogue
ƒ
(C/D). Le fait de connecter des batteries ou des sources d'alimentation aux sorties (C/D)
risque d'endommager le TVMS Rogue.
NE JAMAIS connecter une sortie négative du TVMS Rogue à la masse du châssis. Relier soit
ƒ
la sortie négative du TVMS Rogue au pôle négatif d'une charge OU relier la masse du châssis
au pôle négatif d'une charge et laisser la sortie négative du TVMS Rogue non branchée.
Les sorties du TVMS Rogue sont munies d'un fusible programmable sur 10 A. Si vous
ƒ
effectuez un branchement sur un circuit ayant une capacité inférieure, par ex. un fil plus fin,
un fusible adapté doit être inséré pour protéger le circuit et éviter les dommages/incendies.
AVIS : NE PAS monter les sorties en parallèle sur le
faisceau de sortie pour essayer d'augmenter le courant
nominal de sortie, cela ne serait PAS supporté par le
système et peut déclencher une anomalie.
CÂBLAGE DES RELAIS DE COMMUTATION
L'installation d'un relais permet aux sorties 10 A de supporter la commutation et le contrôle de
charges supérieures à 10 A. Le kit relais REDARC RK1260 est recommandé.

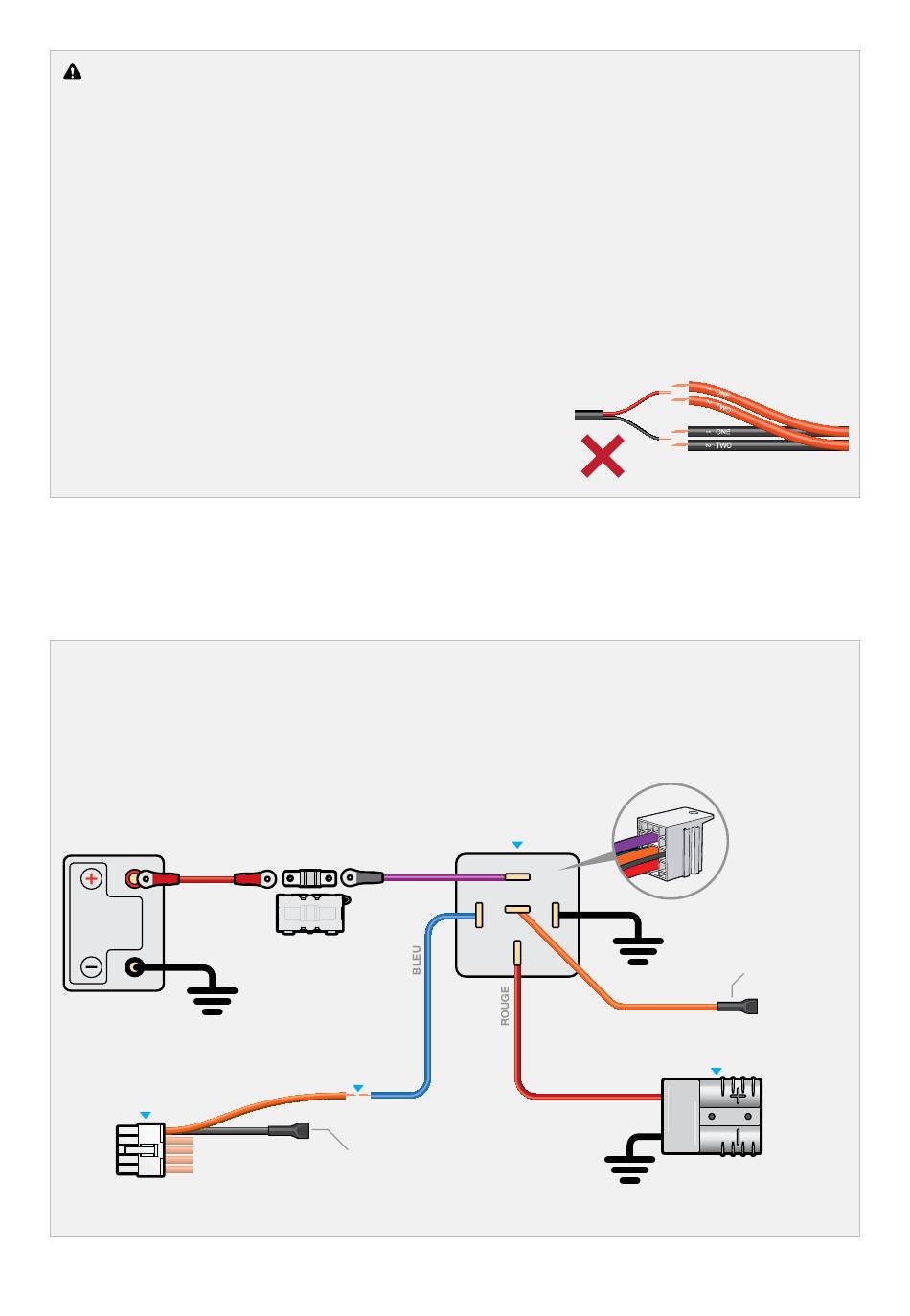

Câblage des relais de commutation
Utilisation d'un relais (RK1260) pour câbler une sortie de prise Anderson 50 A depuis une
batterie auxiliaire.
Batterie
auxiliaire
Faisceau
de sortie
Fusible
POURPRE
Connecter
orange à
RK1260 bleu
Isoler les extrémités de
chacun des fils non utilisés
Relais RK1260 60 A
(Vue de l'entrée du câble)
87
86
87a
85
NOIR
30
Isoler les extrémités
de chacun des fils
non utilisés
ORANGE
Non utilisé
Connecteur
(par ex. Anderson)
Installation — Câblage | 21
