CÂBLAGE D'ENTRÉE D'ALIMENTATION (A)
Connexion du TVMS Rogue à la batterie auxiliaire�
Remarque : les composants de câblage y compris les fusibles, ergots, câbles de rallonge et les
consommables ne sont pas fournis.
ATTENTION
NE modifiez PAS le câble du faisceau de câblage d'alimentation lorsqu'il est branché sur l'unité
ƒ
principale.
La connexion châssis/terre doit être effectuée à distance des batteries et des conduites de carburant.
ƒ
Assurez-vous que toutes les surfaces de connexion sont propres, exemptes de peinture et
ƒ
protégées de la corrosion.
TAILLE DES CÂBLES D'ENTRÉE D'ALIMENTATION
ATTENTION : le fait de sélectionner une taille de câble non adaptée peut avoir pour
conséquence de blesser l'installateur ou l'utilisateur et/ou d'endommager la batterie ou tout
autre équipement du système.
L'installateur doit s'assurer que la taille et le type de tous les câbles fournis par l'installateur sont
corrects (en d'autres termes qu'ils possèdent les caractéristiques et indices de performance
physiques convenant aux conditions d'installation).
Le câble situé entre le TVMS Rogue et la batterie auxiliaire doit être d'une section suffisamment
importante pour éviter de trop grandes chutes de tension sur sa longueur. Étant donné que les
chutes de tension se produisent entre le pôle positif de la batterie et la masse, la longueur totale
d'installation des câbles positif et négatif combinés doit être prise en compte. Pour connaître la taille
appropriée à votre longueur de câble, consultez le

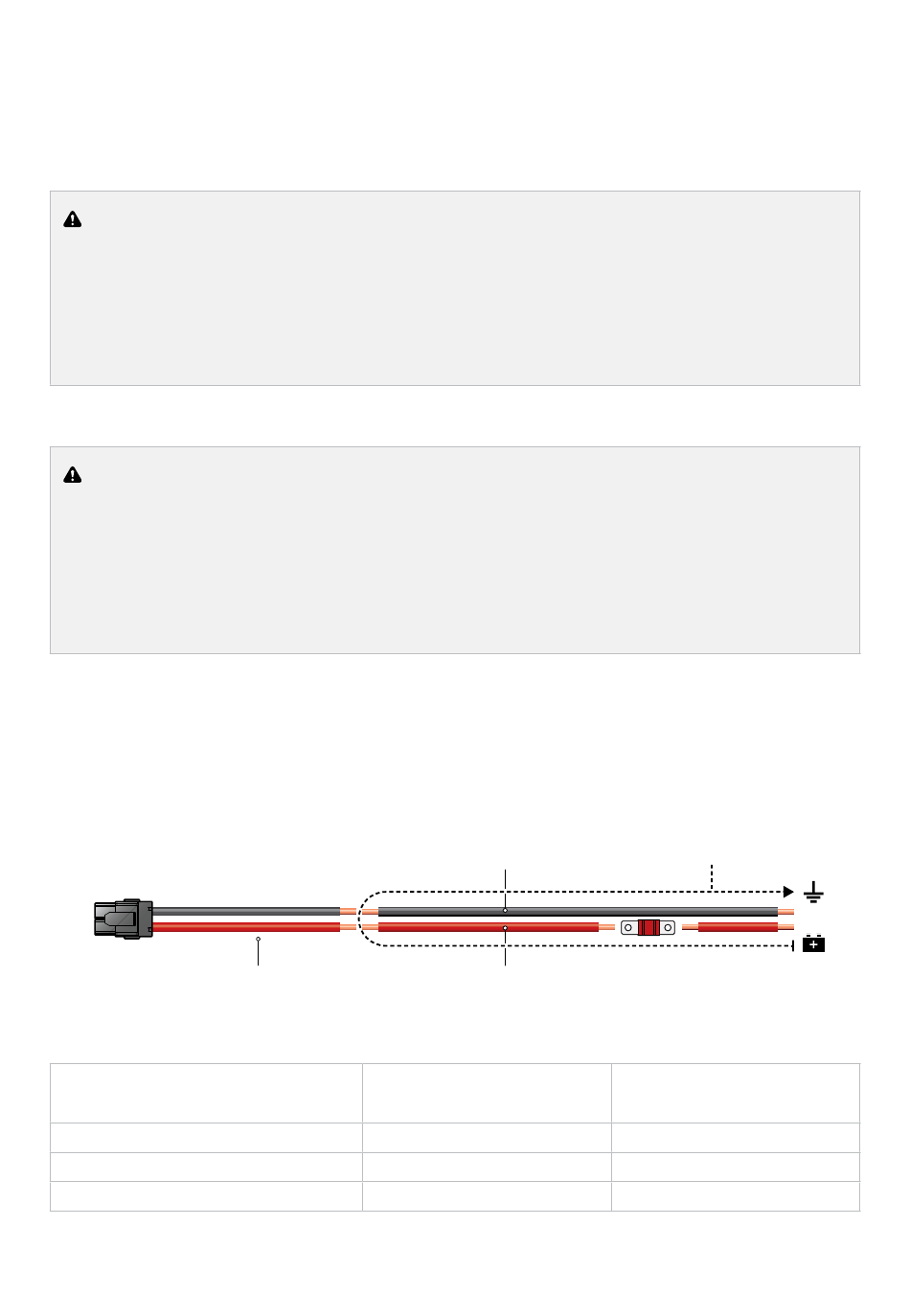

Faisceau de câblage d'alimentation
TABLEAU DE SÉLECTION DE LA TAILLE DE CÂBLE
Longueur d'installation de câble*
(positif + négatif combinés)
< 2 m (< 6'8")
2 – 5 m (6'8" – 16')
5 – 12 m (16' – 40')
* La longueur d'installation de câble désigne la longueur totale des câbles (positif et négatif combinés) depuis la borne positif de
la batterie auxiliaire jusqu'au point de mise à la terre.
(fourni)
Section transversale de
câble recommandée
Tableau de sélection de la taille de
Câble négatif
(non fourni)
Câble positif
(non fourni)
≥ 7.7 mm²
≥ 13.5 mm²
≥ 20.2 mm²
câble.
Longueur totale de câble
Équivalent le plus proche
(AWG/BAE/B&S)
8
6
4
Installation — Câblage | 27
