CÂBLAGE DE L'ENTRÉE DU CAPTEUR (E A1–A2)
Connexion du TVMS Rogue à des capteurs analogiques�
CAPTEURS DE NIVEAU DE RÉSERVOIR
Les capteurs de niveau de réservoir peuvent être connectés au TVMS Rogue pour mesurer les
niveaux de réservoir, y compris les réservoirs d'eau usée et d'eau propre. Tous les capteurs de
niveau de réservoir ne sont pas compatibles avec le TVMS Rogue, vérifiez la compatibilité avant de
l'acheter. Les capteurs flottant sont recommandés car ils sont déjà disponibles et simples à installer
grâce à une connexion à deux fils.
CÂBLAGE D'UN CAPTEUR DE NIVEAU DE RÉSERVOIR
Pour des informations de brochage de connecteurs, voir Brochage des connecteurs de câble
d'entrée (E), capteurs
1. Connectez les fils depuis le capteur de niveau du réservoir à une paire numérotée de fils jaune
et vert sur le faisceau de câblage d'entrée (en E A1 ou A2)
2. Isolez les extrémités de chacun des fils non utilisés (fils rouge et noir portant le même numéro)
pour éviter qu'ils rétrécissent. N'effectuez PAS de retrait thermique/NE scotchez PAS plusieurs
fils non utilisés ensemble pour ne former qu'un seul faisceau.
3. Configurez via l'appli Configurator REDARC.

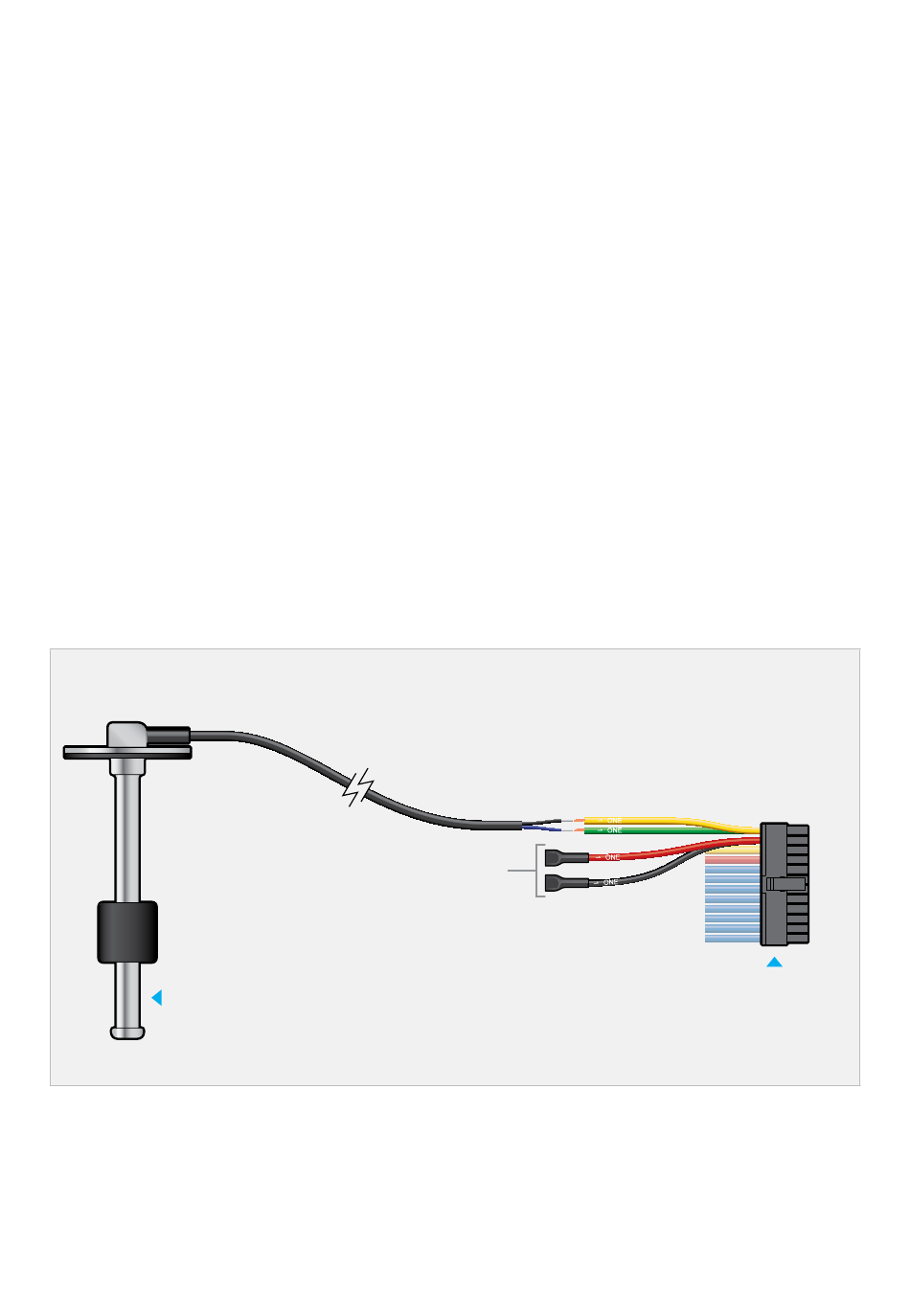

Câblage du capteur de niveau de réservoir (typiquement un capteur flottant à deux fils)
Capteur de niveau de réservoir
'Broches du connecteur (E) du câble
Isoler les extrémités de
chacun des fils non utilisés
d'entrée', 'Commutateurs' (page 49).
Installation — Câblage | 23
