CONNEXION DU BUS CAN (B)
Connexion du TVMS Rogue au système RedVision�
AVIS : ne pas connecter des ordinateurs ni des équipements informatiques au réseau R-Bus (B)
sur le TVMS Rogue. Cela risquerait d'endommager les composants internes de l'unité centrale.
ÉTAPES DE CONNEXION DU BUS CAN
Remarque : l'écran RedVision
1. Connectez le câble RJ45 fourni entre l'interface réseau R-Bus (B) sur l'unité principale et
l'interface située au dos de l'écran (DISP4300).
2. Connectez la résistance terminale fournie avec l'écran (DISP4300) avec n'importe quelle
interface non utilisée située au dos de l'écran.
3. Connectez la résistance terminale fournie avec le TVMS Rogue avec l'interface non utilisée (en
B) sur l'unité principale pour réaliser la chaîne du bus CAN.
Si votre installation comporte un manager, veuillez vous conformer au manuel produit du
manager pour les instructions de la connexion du bus CAN.

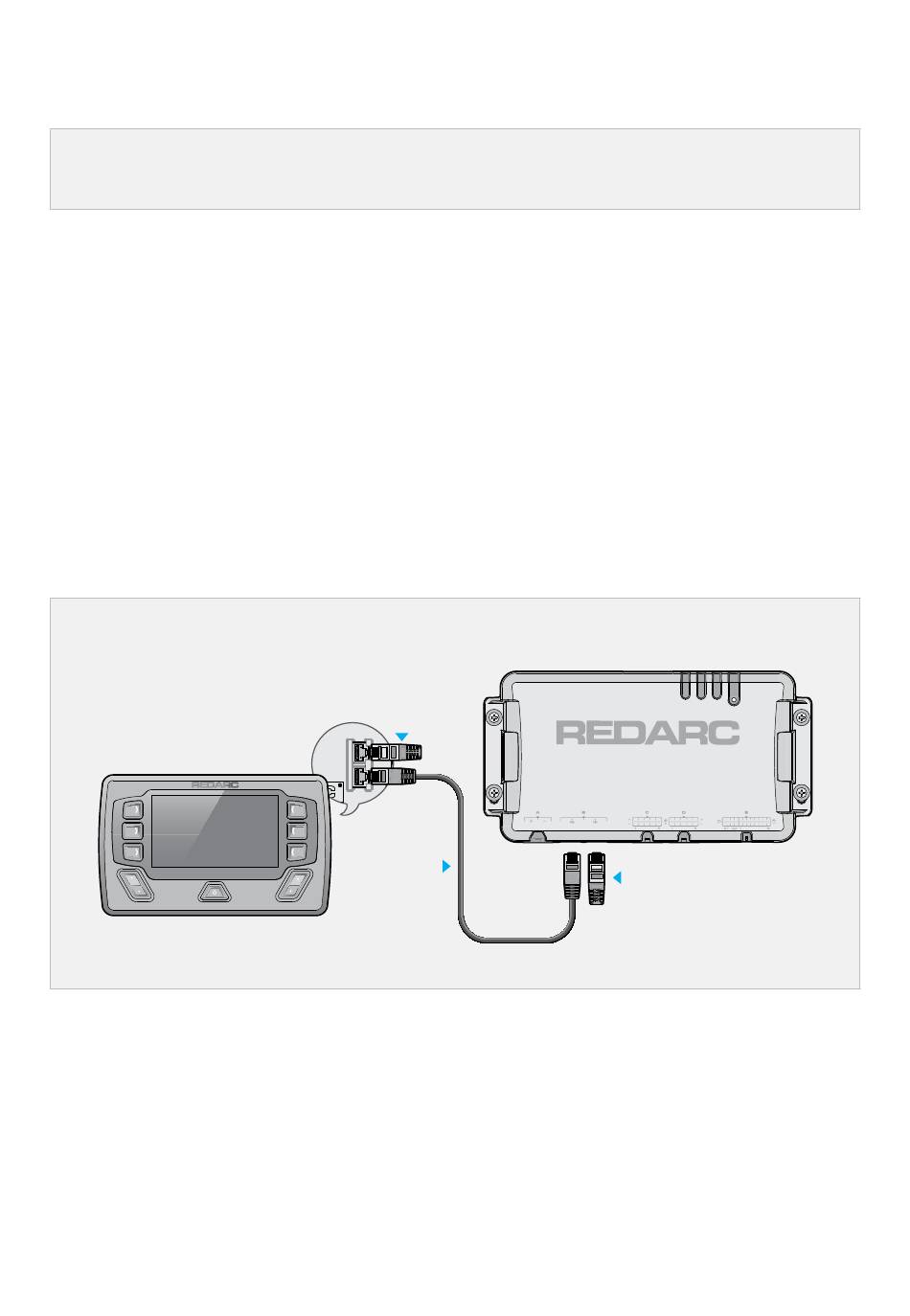

Connexion du bus CAN à l'écran
Écran
30 | Installation — Câblage
(DISP4300) n'est pas fourni.
®
Résistance
terminale
Câble RJ45
(bus CAN)
Résistance terminale
