COMMUTATEURS NÉCESSITANT UNE ALIMENTATION
Certains commutateurs nécessitent une source d'alimentation (par ex. les commutateurs éclairés
ou les commutateurs à capteur infrarouge). Pour les utiliser, vous devez connecter le/les fil(s)
d'alimentation du commutateur à une sortie en C ou en D.
1. Connectez les fils depuis le commutateur à une paire numérotée de fils bleu et gris sur le
faisceau de câblage d'entrée.
2. Connectez les deux fils restants à une paire numérotée sur le faisceau de sortie.
3. Isolez les extrémités de chacun des fils non utilisés pour éviter qu'ils rétrécissent. N'effectuez
PAS de retrait thermique/NE scotchez PAS plusieurs fils non utilisés ensemble pour ne former
qu'un seul faisceau.
4. Configurez via l'appli Configurator REDARC.

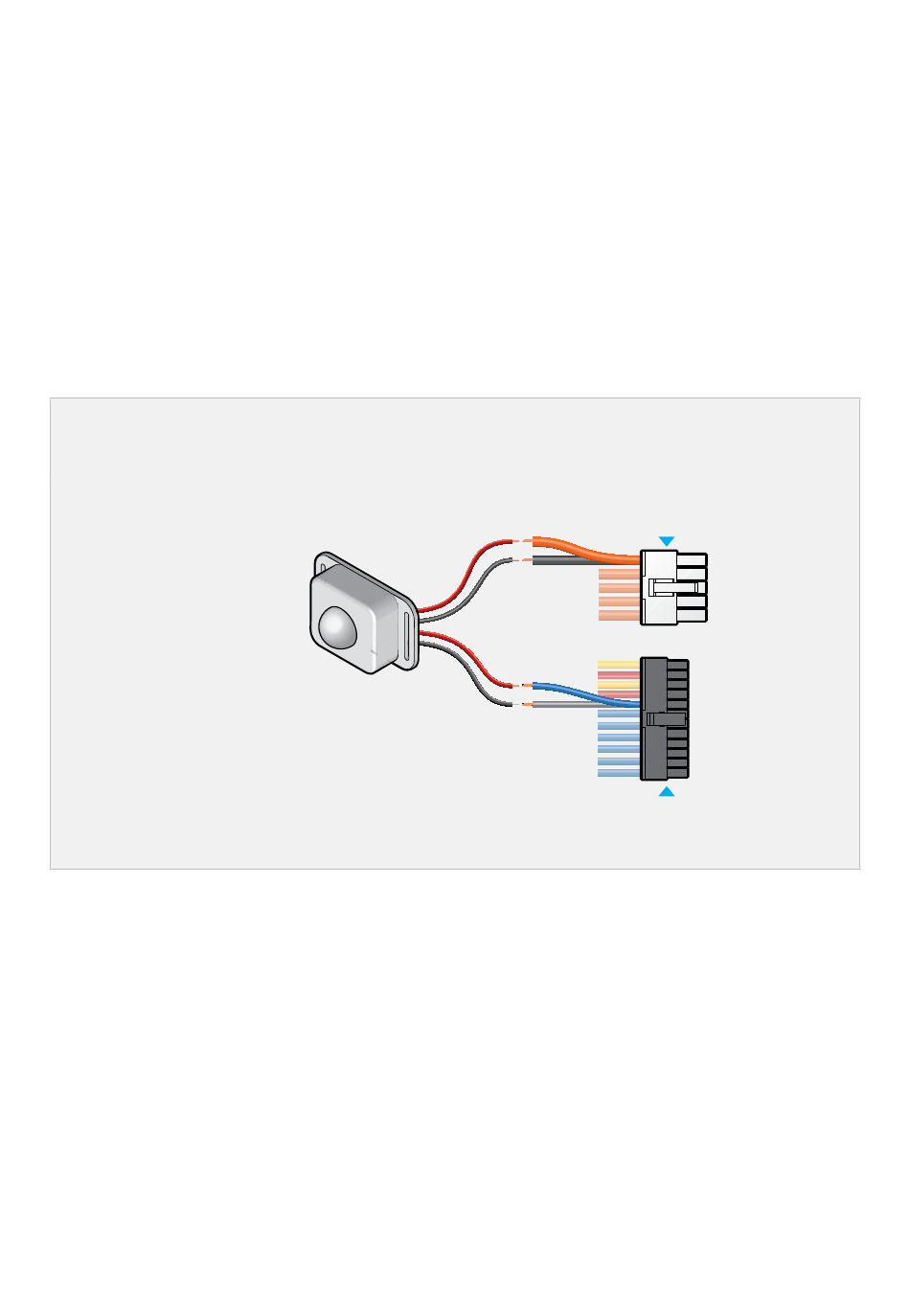

Câblage des commutateurs alimentés (commutateurs à quatre fils)
L'exemple montre un commutateur à capteur infrarouge 12 V.
Commutateur à
capteur infrarouge
26 | Installation — Câblage
Câbles
d'entrée
Câbles
de sortie
Faisceau de sortie
Faisceau d'entrée
