SOULAGEMENT DE TRACTION ET GESTION DES CÂBLES
ATTENTION : ne pas faire passer les câbles sur des surfaces chaudes et des objets pointus
ou sur/à travers des pièces du véhicule susceptibles de bouger pendant le fonctionnement ou la
maintenance.

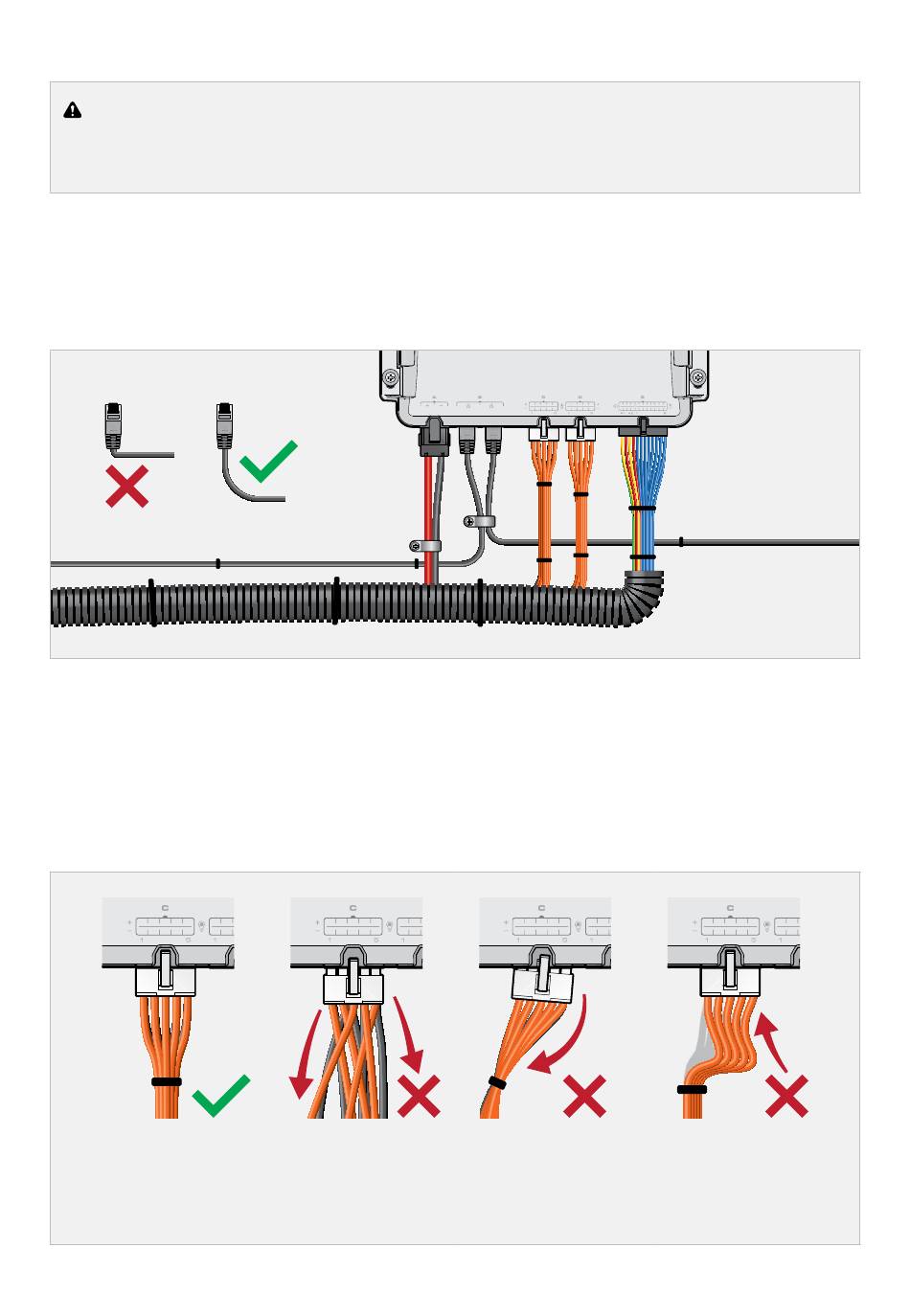

PROTECTION ET SÉCURISATION DES CÂBLES
Sécurisez les câbles en un point fixe proche de l'unité principale du TVMS Rogue, de 50 à 150 mm
(2" à 6"). Des attaches de câbles, des clips de câbles et des clips en P sont recommandés. Un
tuyau flexible peut être utilisé pour gérer et protéger les faisceaux de câble.
COUPLAGE DE CONNECTEURS DE FAISCEAUX
Assurez-vous que tous les connecteurs de câbles/faisceaux sont bien couplés. Les câbles doivent
être bien fixés au véhicule et installés de sorte à ce qu'ils ne poussent pas et ne tirent pas sur
les interfaces de connecteurs de l'unité principale. Les composants internes et les connecteurs
peuvent être endommagés s'ils sont soumis à des tensions/vibrations répétées du fait d'une fixation
inappropriée des câbles.
Les câbles ne sont pas
trop tendus/lâches et sont
regroupés soigneusement.
32 | Installation — Câblage
Ne pas laisser les câbles
suspendus/accrochés
de façon lâche depuis
l'interface du connecteur
Ne pas tirer les câbles de
façon trop tendue ni dans
le sens latéral
Ne pas nouer les câbles
de sorte à ce qu'ils
appuient sur l'interface du
connecteur
