CHARGES TYPIQUES DE CÂBLAGE
Pour des informations de brochage de connecteurs, voir Brochage des connecteurs de câble de
sortie (C/D)
'Output Cable Connectors (C/D)
Les charges/appareils seront typiquement connectés d'une des manières suivantes :
Connexion par câble au faisceau de sortie – Solution idéale pour les appareils installés de
ƒ
façon permanente tels que les éclairages dans une caravane.
Branchement dans une prise accessoire montée dans le véhicule – Solution idéale pour
ƒ
les appareils portatifs car ils peuvent être débranchés rapidement pour les déplacer.
1. Connectez les fils depuis l'appareil (la charge) à une paire numérotée de fils orange et noir sur le
faisceau de câblage de sortie (en C ou D)
2. Isolez les extrémités de chacun des fils non utilisés pour éviter qu'ils rétrécissent. N'effectuez
PAS de retrait thermique/NE scotchez PAS plusieurs fils non utilisés ensemble pour ne former
qu'un seul faisceau.
3. Configurez via l'appli REDARC Configurator.
Charges typiques de câblage

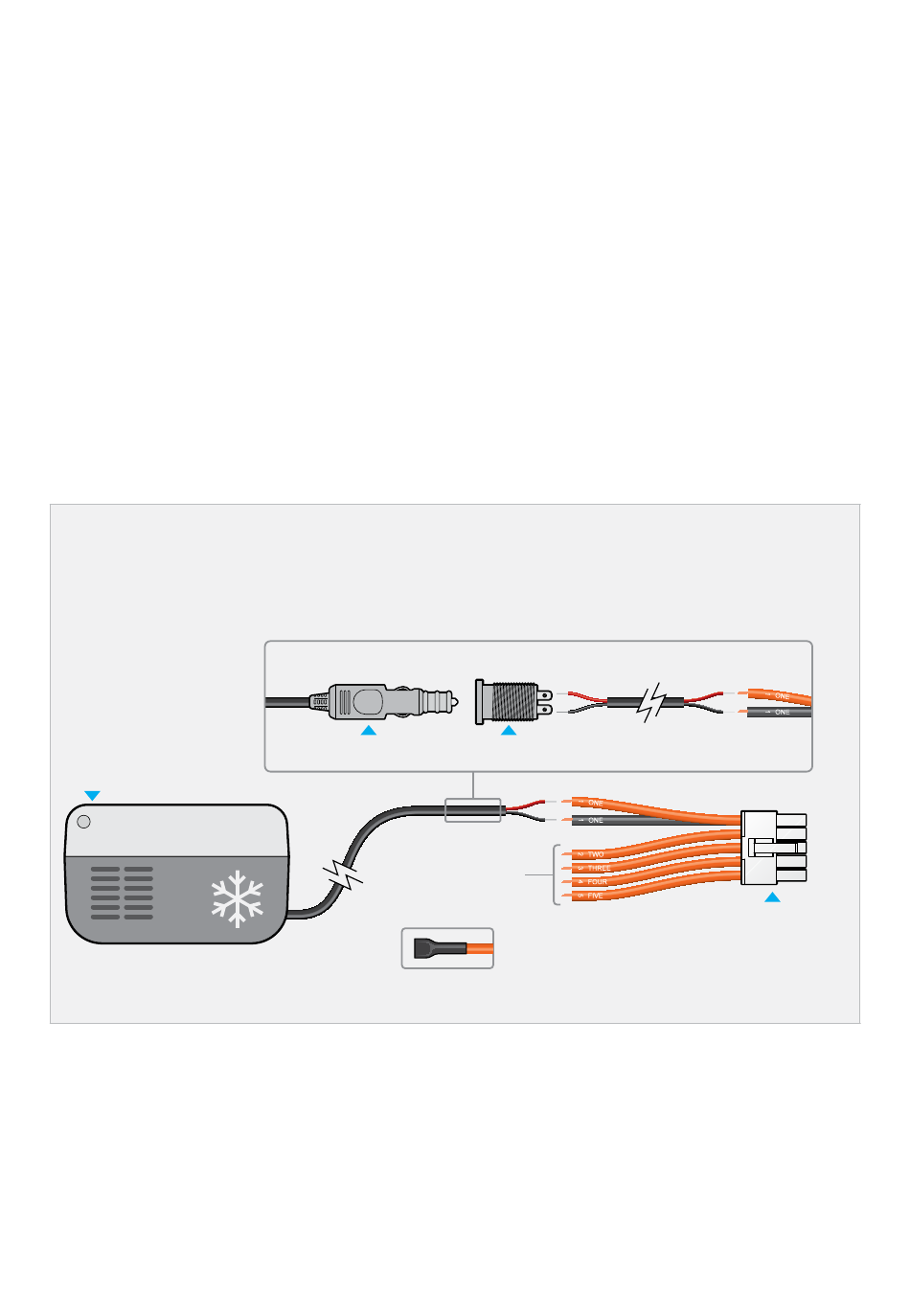

L'exemple ci-après montre le câblage d'un réfrigérateur avec le câblage optionnel pour des charges ayant un
connecteur.
Charge (par ex. réfrigérateur)
20 | Installation — Câblage
Pinouts' (page 48).
Câblage d'une prise accessoire optionnelle
Connecteur
Prise
Isolez les extrémités
de chacun des fils
non utilisés
Faisceau de sortie
