Connexion du port RJ45 et du port SFP
EX10
Port RJ45
Le port RJ45 est utilisé pour tester le réseau Ethernet à l'aide d'une
connexion électrique câblée. Il peut également être utilisé pour la
connexion au réseau à des fins de mise à niveau du micrologiciel (voir
Logiciel à la page 58).
Connectez le port RJ45 de l'appareil EXFO EX au réseau Ethernet et vérifiez
que la liaison est active (voir Port RJ45 et diodes DEL à la page 9).
Port SFP
Le port SFP permet de tester un réseau optique Ethernet/PON. Insérez un
module de transcepteur optique SFP/SFP+ dans le réceptacle d'interface
de l'EXFO EX.
Connectez avec soin le(s) câble(s) de fibre optique au(x) port(s) IN/OUT
du transcepteur. Pour garantir un signal de bonne qualité, assurez-vous que
le connecteur en fibre optique est entièrement inséré dans le port du
connecteur optique.
Pour éviter de dépasser le niveau de puissance d'entrée maximum,
veuillez utiliser un atténuateur si vous avez une configuration
Loopback.
20
M
ISE EN GARDE

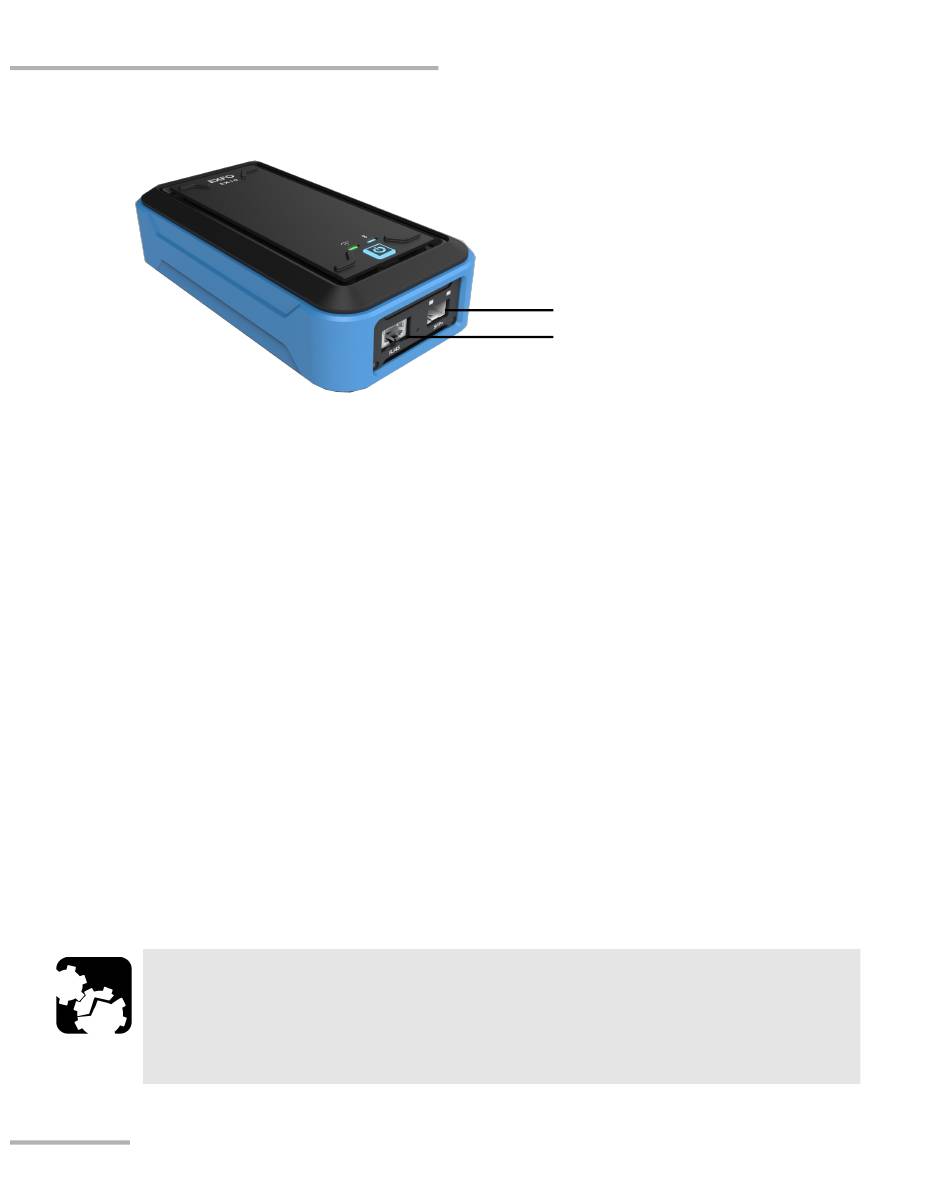

Port SFP+ (utilisation future)
Port RJ45
EXFO EX
