Orientación de instalación
Instale el variador verticalmente con el fin de no reducir el efecto refrigerante. Al instalar el variador
tenga en cuenta siempre las siguientes distancias de instalación para permitir una disipación
normal del calor.
A
30mm mín.
30mm mín.
50mm
min.
Distancia horizontal
1. Se requieren las mismas distancias verticales y horizontales para los variador IP00, IP20 y NEMA 1.
2. Asegúrese de retirar siempre la tapa protectora superior después de instalar un variador con una salida
de 18,5 kW o menos en un panel.
Deje siempre suficiente espacio para los pernos de anilla de suspensión y las líneas del circuito principal
IMPORTANTE
al instalar un variador con una salida de 22 kW o más en un panel.
IMPORTANTE
Instalación de variadores y filtros EMC
Para una instalación compatible con las
normas EMC, tenga en cuenta los
siguientes puntos:
•
Utilice un filtro de línea.
•
Utilice cables blindados para el motor.
•
Monte el variador y el filtro en una
placa conductora con toma de tierra.
•
Quite la pintura o la suciedad antes
de montar las piezas para alcanzar
la impedancia de tierra más baja
posible.
B
Aire
Variador de clase 200 V, de 0,55 a 90 kW
Variador de clase 400 V, de 0,55 a 132 kW
Variador de clase 200 V, 110 kW
Variador de clase 400 V, de 160 a 220 kW
Variador de clase 400 V, 300 kW
120mm mín.
Aire
Distancia vertical

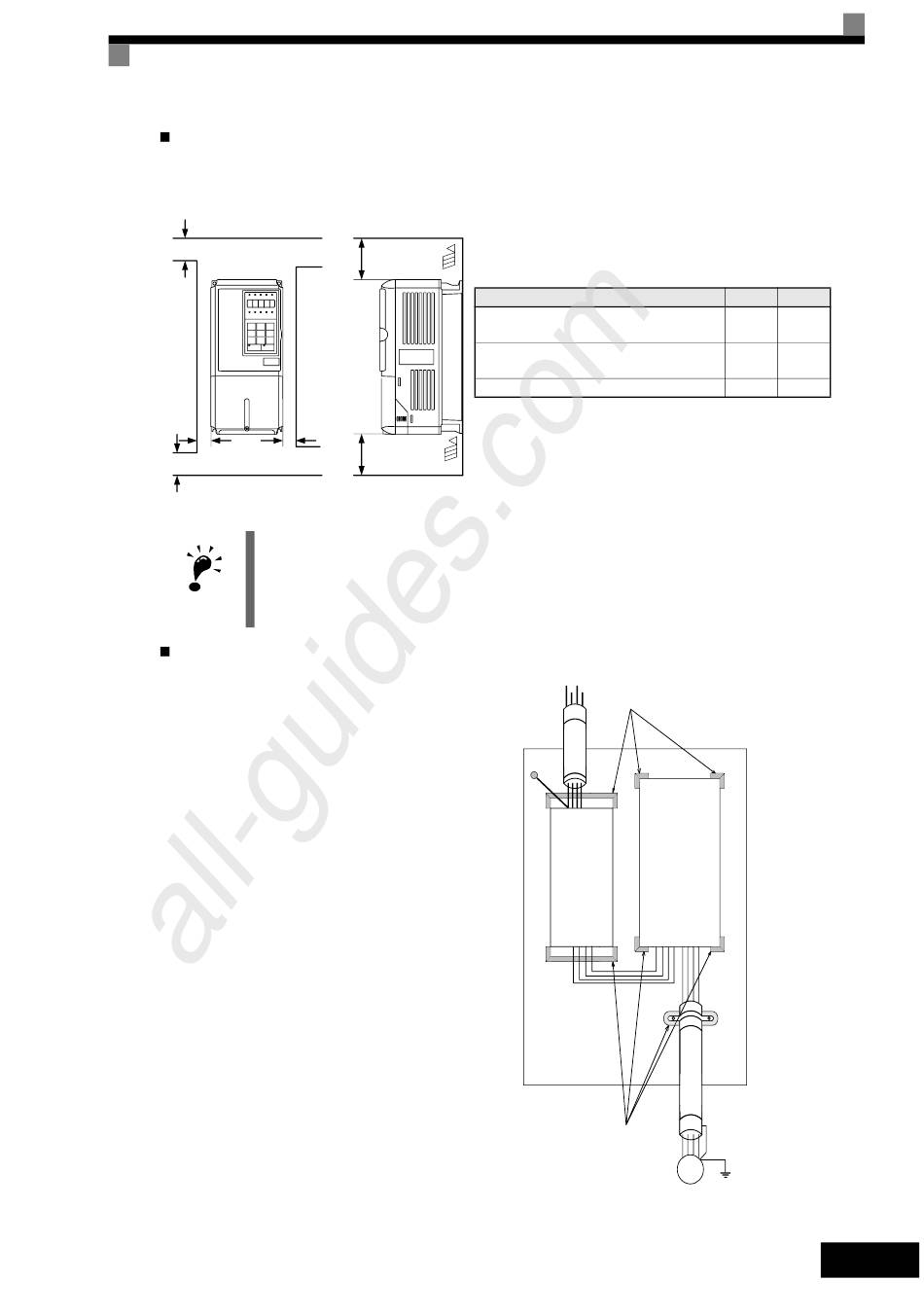

Fig. 2 Espacio de instalación
PE
Placa metálica
con toma de tierra
Fig. 3 Instalación del filtro EMC
PE L2
L1 L3
Conexiones a masa
Quite la pintura
Línea
Variador
Filtro
Carga
L2 V
GND L1 GND
L3 U W
Longitud del cable
lo más corta posible
Cable de motor
blindado
Conexiones a masa
Quite la pintura
M
~3
A B
50 mm 120 mm
120 mm 120 mm
300 mm 300 mm
ES-7
