KA01026P/14/FR/18.21-00
71570647
2022-04-05
Products
Instructions condensées

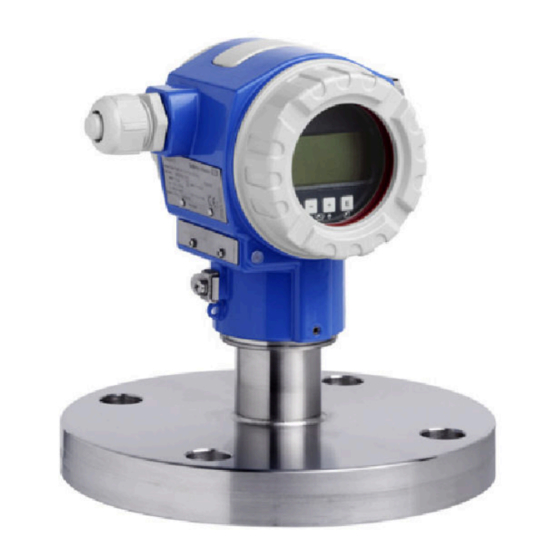

Deltapilot S FMB70
Mesure de niveau par pression hydrostatique
Les présentes instructions condensées ne se substituent pas au
manuel de mise en service relatif à l' a ppareil.
Des informations détaillées sur l' a ppareil peuvent être trouvées
dans le manuel de mise en service et la documentation
complémentaire.
Disponible pour toutes les versions d' a ppareil via
• Internet :
www.endress.com/deviceviewer
• Smartphone / tablette : Endress+Hauser Operations App
