Ensembles de pulvérisateur
Matrice des références
du moteur pneumatique

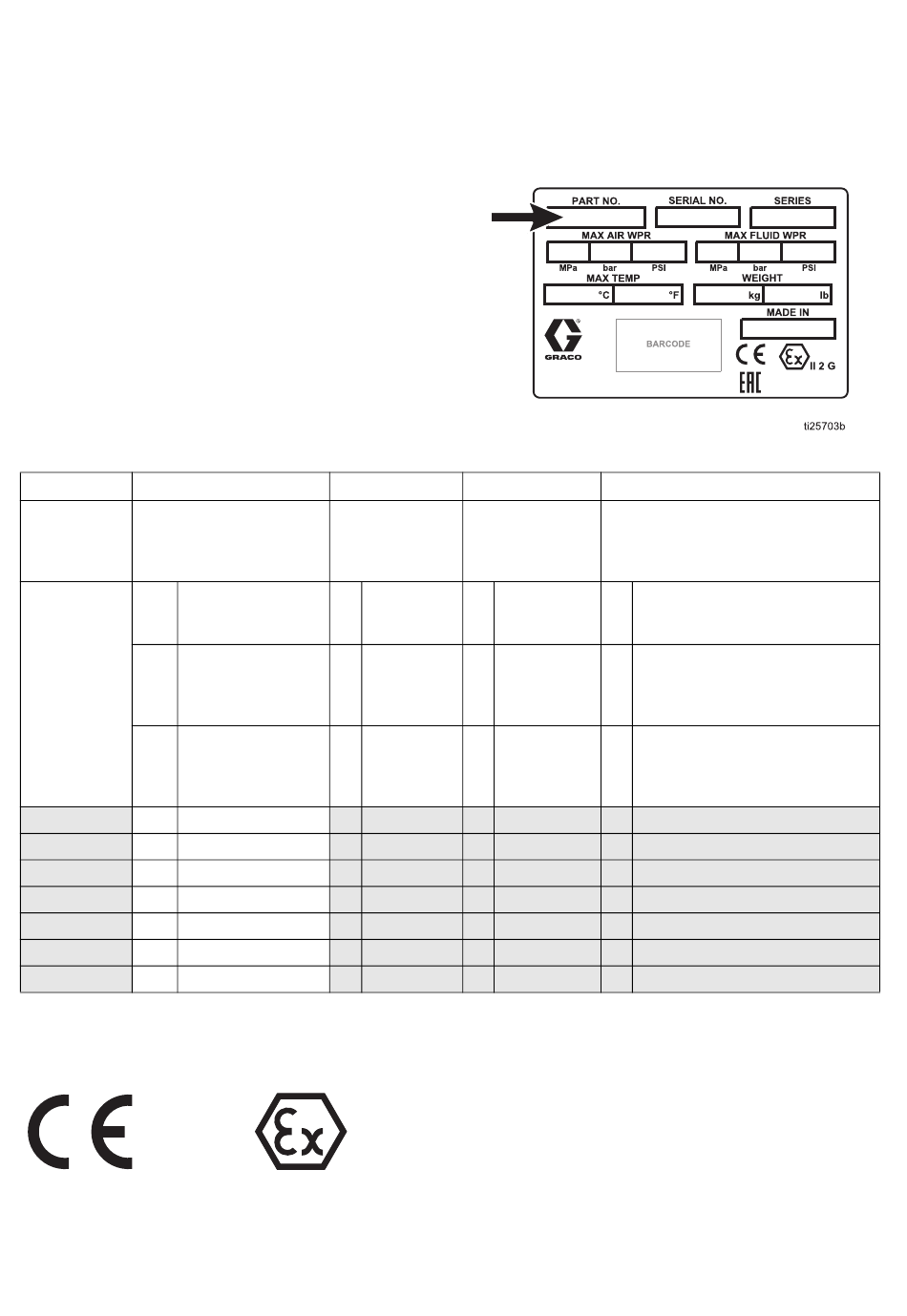

Consulter, sur le côté de la barre de fixation sur tablette,
la plaque d'identification (ID) de son ensemble
de pulvérisateur ou ensemble mural pour connaître
la référence en 6 caractères de son ensemble. Utiliser
le tableau de sélection suivant pour définir la constitution
de son ensemble en se basant sur ces six caractères.
Un exemple : la référence de pulvérisateur K 70 F G 1
représente la marque King (K), le rapport de pression
(70/1), le bas de pompe Xtreme avec filtre incorporé sur
le chariot pour usage intensif (H) et l'ensemble complet
(y compris le pistolet, le tuyau et le filtre de la pompe) (1).
K
Premier
chiffre Pression de l'ensemble
Pulvérisateur
30
40
K
45
50
60
70
90
47* XL 10000/430 cc DF
71*
82*
* Ces systèmes sont décrits dans le manuel 334645.
Homologations :
3A5493A
7 0
Type de bas
de pompe
XL 3400/220 cc F
XL 3400/180 cc N
XL 6500/290 cc M
XL 6500/250 cc
XL 6500/220 cc
XL 6500/180 cc
XL 6500/145 cc
XL 10000/290 cc
XL 10000/250 cc
II 2 G h 230° C (T2)
Pour commander des pièces de rechange, voir Pièces
à la page 24.
