Structure et fonction

6 Structure et fonction

6.1 Structure de l'installation

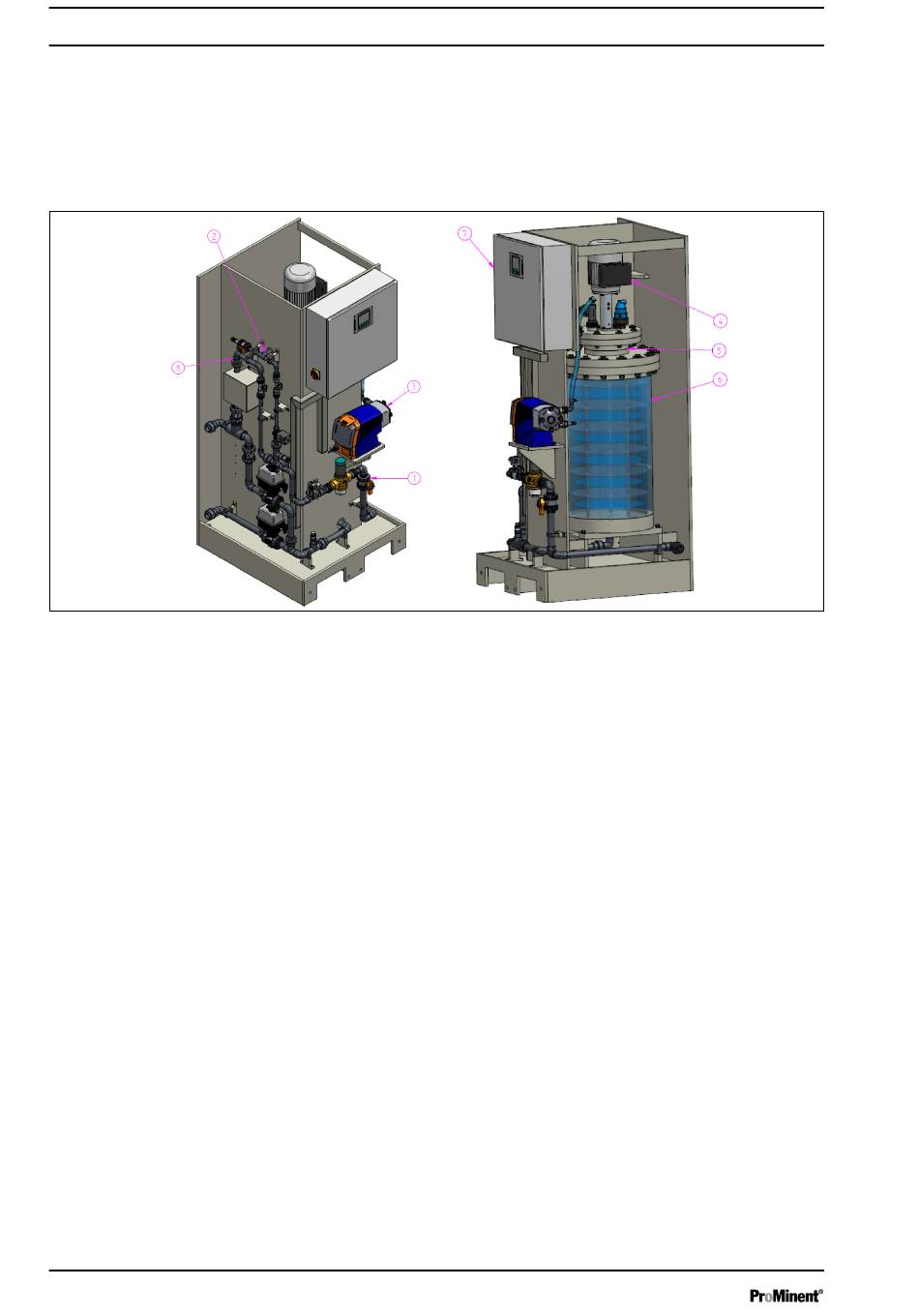

Fig. 17 : Structure de l'installation
1 Conduite d'eau brute
2 Conduite vers la chambre de mélange
3 Pompe doseuse de concentrat liquide / émulsion
4 Agitateur

6.2 Description des sous-groupes

6.2.1 Pompe doseuse

36
Toutes les pièces de l'installation pour le mélange et la maturation
du concentrat liquide / de l'émulsion sont regroupées en une unité.
Une installation se compose des unités fonctionnelles suivantes :
5 Chambre de mélange
6 Chambre de maturation
7 Armoire électrique
8 Post-dilution/option
Les joints utilisés sont réalisés de série en FKM ou PTFE. L'arbre
de l'agitateur et les hélices sont composés d'acier inoxydable
résistant à la corrosion.
Conformément à la sélection via le code d'identification, des sous-
ensembles sont disponibles ou ces sous-ensembles sont com‐
plétés par des sous-ensembles optionnels de l'installation.
La notice technique de la pompe doseuse se trouve en annexe de
la présente notice.
