Structure et fonction
Option : Mélangeur statique

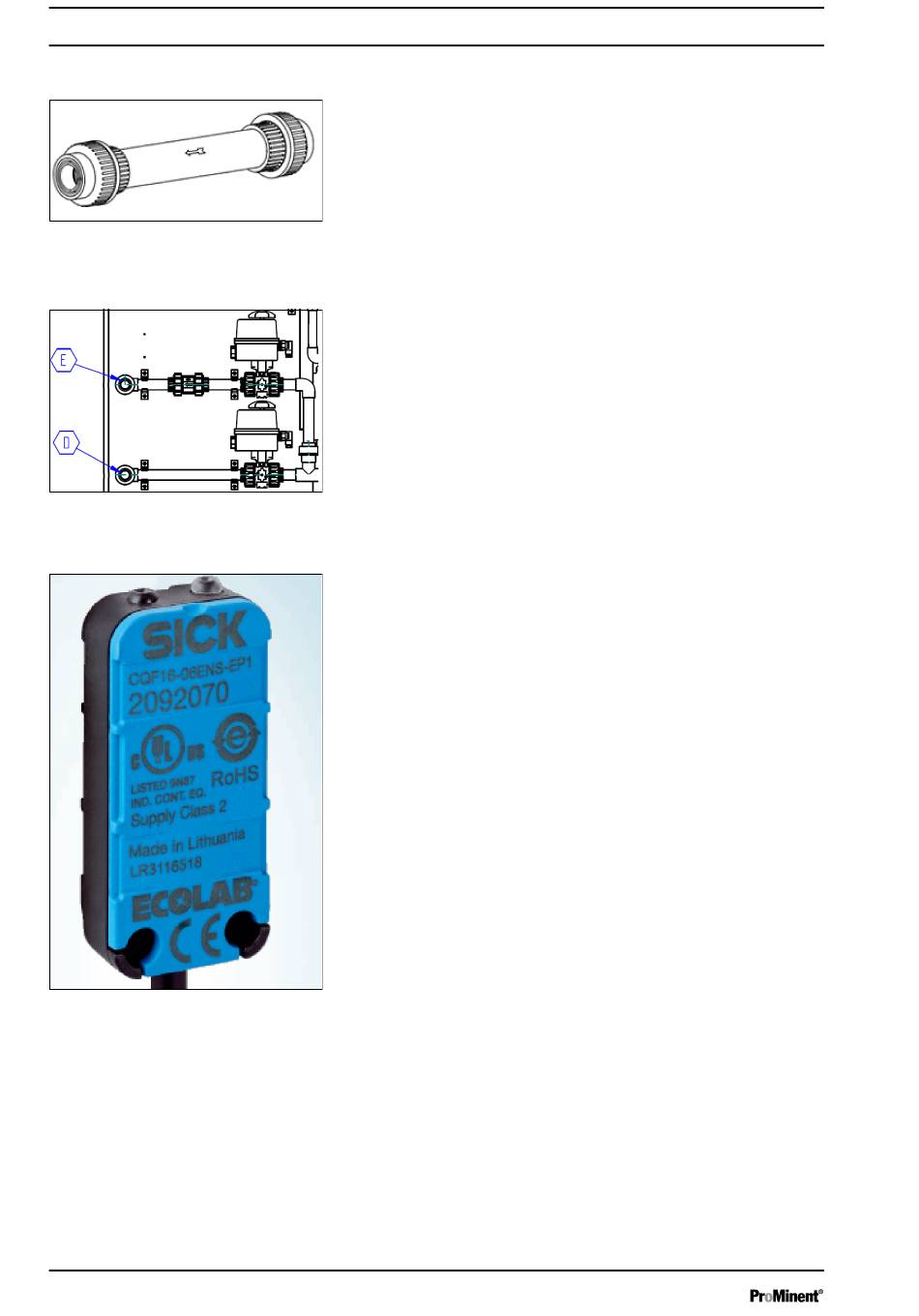

Fig. 28 : Mélangeur statique
6.3.2 Option : Purge automatique
Fig. 29 : vannes de purge D et E
6.3.3 Option : Signalisation de marche à vide du réservoir de concentrat
Fig. 30 : Sonde capacitive
44
Éléments fournis :
un mélangeur statique en PVC DN25/DN40/DN25
n
–
à raccorder par le client à la sortie « E » de la solution de
polymères de la ULIa
–
pour obtenir un meilleur résultat de mélange entre la solu‐
tion mère et la ligne de dilution secondaire
A3852
L'option rinçage garantit un rinçage automatique de l'installation.
L'eau brute amenée permet de rincer la tuyauterie d'eau, la
chambre de mélange et la chambre de maturation. Les restes de
solutions de polymères peuvent être évacués vers le drainage.
Pendant le temps de rinçage, la pompe doseuse est désactivée
par une fonction logicielle. Pour le rinçage, la sortie de produit E
est fermée par une vanne modulante motorisée et le contenu de la
chambre de maturation est dirigé vers la sortie de drainage D via
une vanne modulante motorisée alors ouverte.
A3495
L'option « Signalisation de marche à vide du réservoir de concen‐
trat » inclut une sonde capacitive. La sonde capacitive est fixée à
l'extérieur du réservoir de préparation à la hauteur requise à l'aide
d'une bande de fixation fournie. La sonde capacitive signale la
hauteur de remplissage minimale à la commande. La commande
surveille le niveau de remplissage et génère un message d'erreur.
Le message d'erreur entraîne l'arrêt de la préparation de poly‐
mères.
La sonde ne doit pas être calibrée sur site en fonction du concen‐
trat liquide/de l'émulsion à utiliser, si l'épaisseur de la paroi du réci‐
pient en plastique est de 0,5 à 6 mm. Des réglages doivent être
entrepris en cas d'épaisseurs de paroi > 6 mm.
A3496
