Mise à niveau transversale de la
tondeuse
1. Tournez la lame droite à 180_ (Fig. 61).
2. Mesurez la distance au point B (Fig. 61) entre la
surface plane et le tranchant de la pointe de la lame
droite (Fig. 62).
3. Notez cette mesure. Elle doit être comprise entre 79 et
83 mm (3–1/8 et 3–1/4 pouces).
4. Tournez la lame gauche à 180_ (Fig. 61).
5. Mesurez la distance au point C (Fig. 61) entre la
surface plane et le tranchant de la pointe de la lame
gauche (Fig. 62).
6. Notez cette mesure. Elle doit être comprise entre 79 et
83 mm (3–1/8 et 3–1/4 pouces).
Avant
C

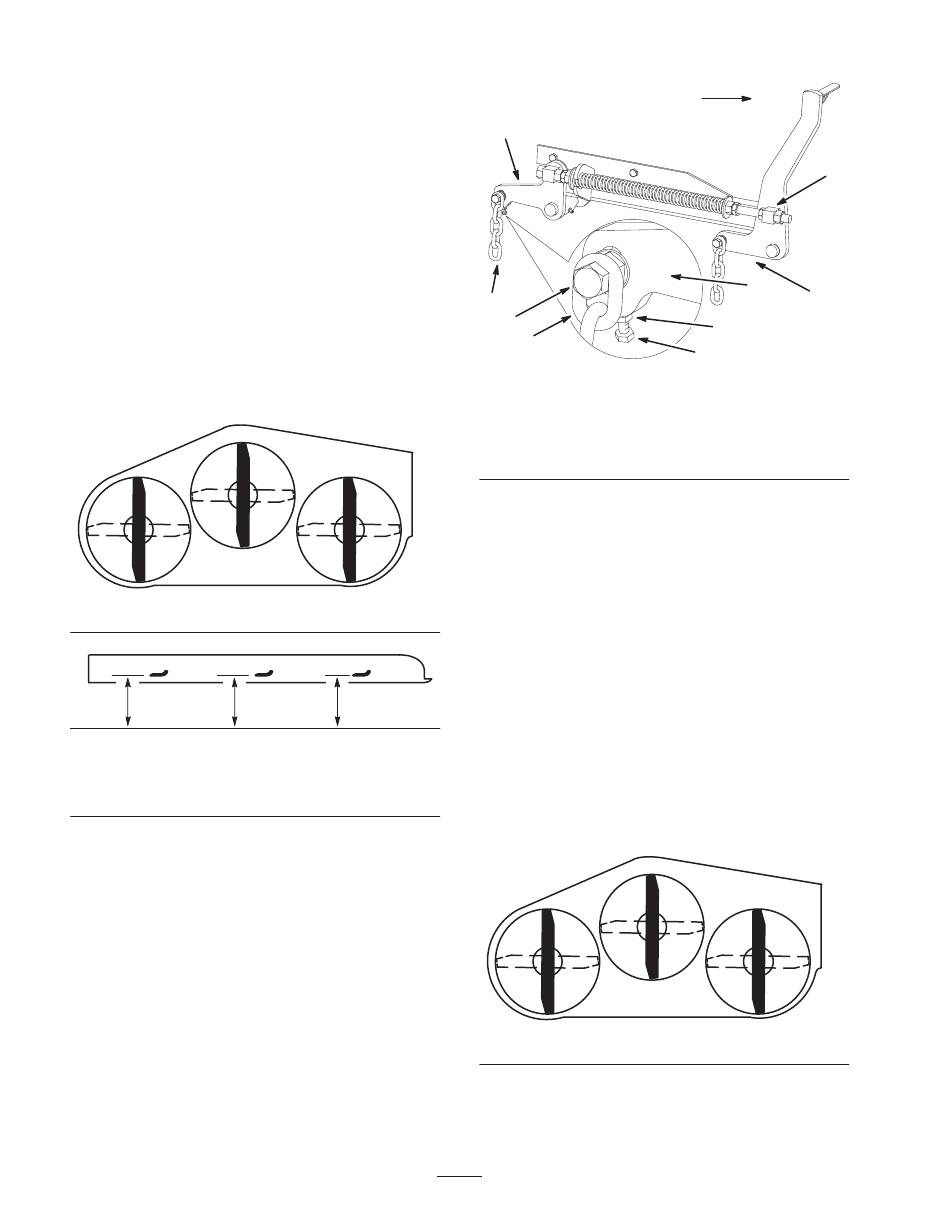

Figure 61
MESURER LA DISTANCE ENTRE LE TRANCHANT ET LA
SURFACE PLANE
Figure 62
7. Si la distance mesurée au point B ou C n'est pas
correcte, desserrez le boulon qui fixe la chaîne arrière
au bras de support arrière (Fig. 61).
8. Desserrez l'écrou de blocage sous le bras de support
arrière et agissez sur le boulon de réglage de manière à
obtenir une distance de 79 à 83 mm (3–1/8 à
3–1/4 pouces).
Remarque : Il est conseillé de régler les deux côtés de la
tondeuse de la même manière.
9. Serrez l'écrou de blocage sous le bras de support
arrière et serrez le boulon qui fixe la chaîne au bras de
support arrière.
10. Réglez l'autre côté au besoin.
2
1
3
1
1. Chaîne arrière
2. Bras de support arrière
3. Boulon
4. Écrou de blocage
Réglage de l'inclinaison avant/arrière du
plateau de coupe
B
1. Tournez la lame droite à 180_ (Fig. 64).
m–1078
2. Mesurez la distance au point A (Fig. 64) entre la
surface plane et le tranchant de la pointe de la lame
droite (Fig. 65).
3. Notez cette mesure.
4. Mesurez la distance au point B (Fig. 64) entre la
surface plane et le tranchant de la pointe de la lame
droite (Fig. 65).
5. Notez cette mesure.
m–2539
6. La lame doit être plus basse de 6 à 10 mm (1/4 à
3/8 pouce) au point A qu'au point B (Fig. 64). Si ce
n'est pas le cas, passez aux étapes suivantes.
