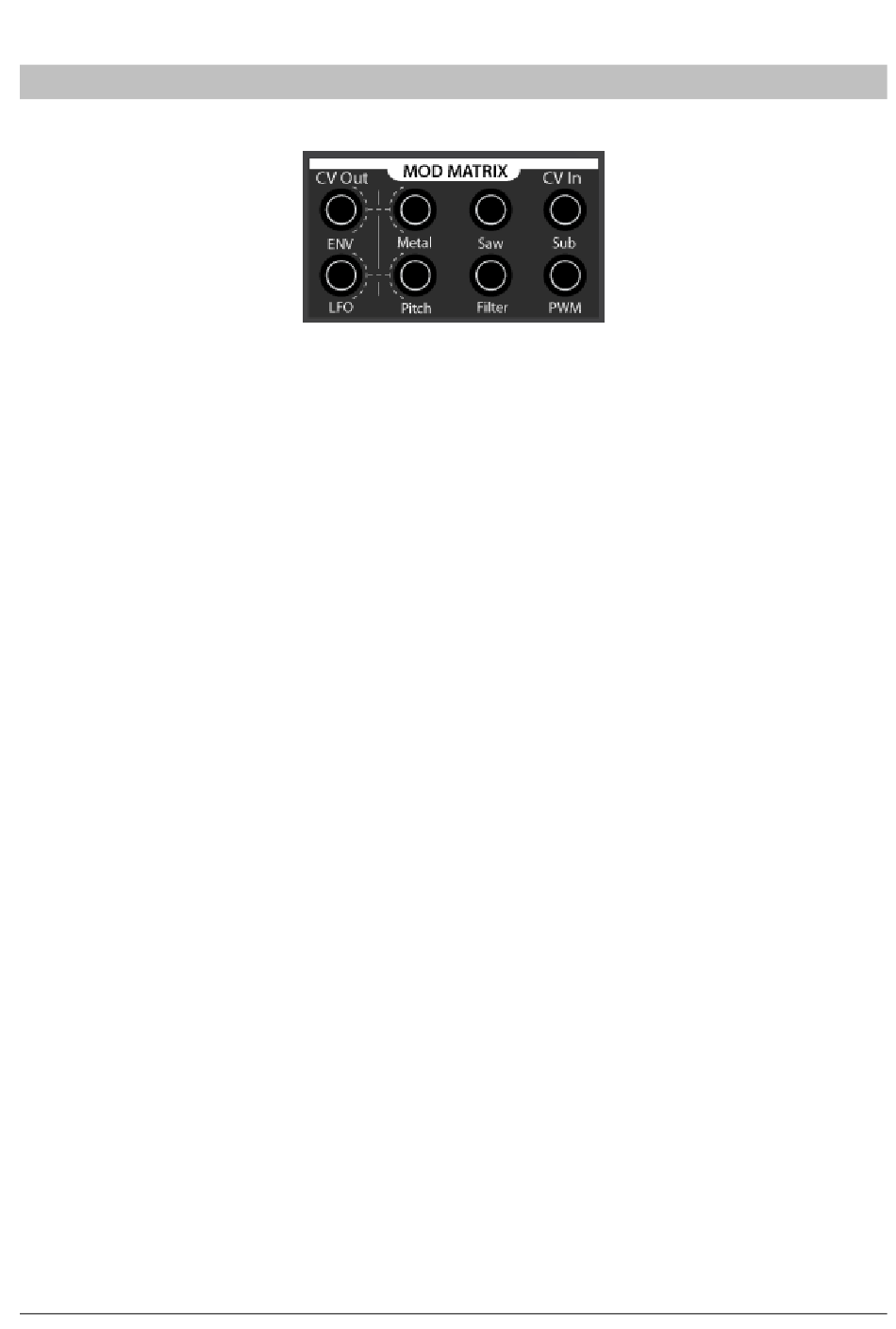

Mod Matrix
La Mod Matrix permet de connecter des sources de modulation à des destinations de
modulation.
Elle utilise des jacks standards 1/8" (3.5mm) mono et toutes les connections utilisent le
standard 1V/octave que la plupart des synthétiseurs modulaires modernes emploient.
Lorsque vous branchez un câble dans une des sorties CV Out, cela cassera la
connexion par défaut. Les connexions par défaut sont : ENV>Metal et LFO>Pitch.
Une sortie CV Out devrait être capable de gérer 4 entrées simultanées.
Sources de modulation
Les Jacks situés sous le label CV Out sont des Sources de Modulation. On y trouve les
sorties de l'enveloppe et du LFO. Une autre source de modulation est la sortie CV du
clavier située sur le panel arrière.
Chacune envoie un signal qui peut à la fois contrôler un synthétiseur externe ou être
branché aux destinations de modulation du MicroBrute.
Destinations de modulation
Les jacks situés sous le label CV In sont des Entrées de Modulation.
On y trouve :
Metal – Contrôle le même paramètre que le potard Metalizer. La sortie de
•
l'enveloppe y est connectée par défaut. En augmentant le potard Envelope
Amount vous enverrez le signal de l'enveloppe vers le Metalizer.
Saw – Cela permet de contrôler le Saw Animator de l'Ultrasaw. Un moyen de
•
tester ceci est de connecter le LFO Out
Amount et le Ultrasaw Amount ainsi que le Saw Level ne sont pas à 0.
Sub – Cela permet de contrôler le circuit de modulation de l'oscillateur Overtone.
•
Il permettra de moduler la forme d'onde de l'Overtone afin de créer des sons
énormes. Essayez de brancher la sortie LFO Out à l'entrée Sub. Vérifiez que le LFO
Amount et le Overtone Level ne sont pas à 0.
Pitch – Cela permet le contrôle du pitch de l'oscillateur. Par défaut, la sortie du
•
LFO est connectée à cette entrée pour permettre un vibrato.
Manuel utilisateur Arturia Microbrute
à l'entrée Saw. Vérifiez que le LFO
