2.
Placez l'extrémité du tuyau flexible de sorte qu'il dé-
bouche librement dans un entonnoir d'évacuation,
avec une pente.
3.
Veillez à ce que l'extrémité de la conduite soit bien
visible.
5.8
Installation du système ventouse
5.8.1
Montage et raccordement du conduit du
système ventouse
1.
Pour connaître les conduits du système ventouse rat-
tachés aux conduites d'air/des gaz de combustion du
système certifié compatibles, reportez-vous à la notice
de montage de la fumisterie.
Condition: Installation dans une pièce humide
▶
Il est impératif de raccorder le produit à une installation
du système ventouse indépendante de l'air ambiant. L'air
de combustion ne doit pas être prélevé à l'emplacement
d'installation.
▶
Montez le conduit du système ventouse conformément à
la notice de montage jointe.
5.8.2
Démontage/montage de la pièce de
raccordement standard pour conduit du
système ventouse

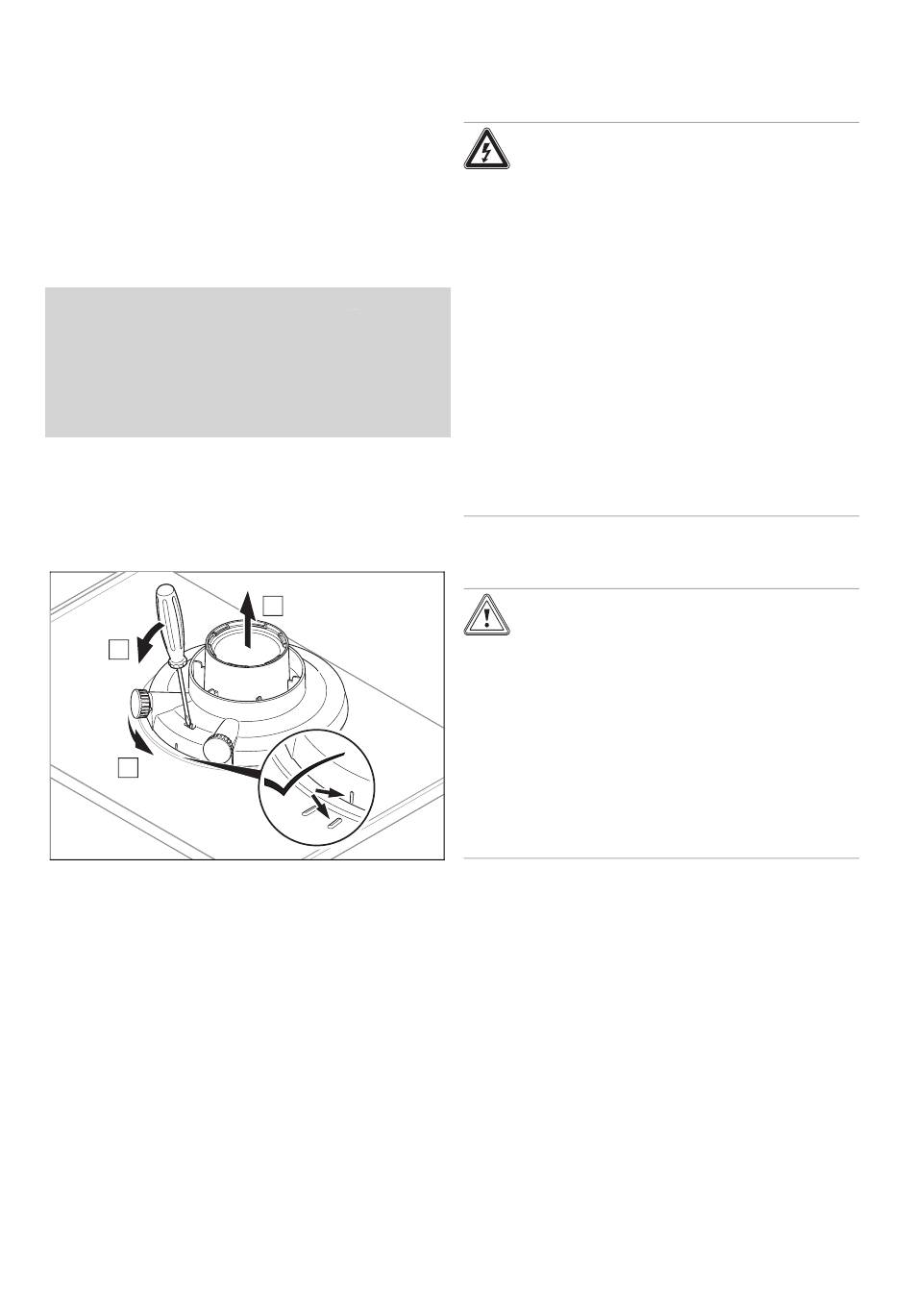

5.8.2.1 Démontage de la pièce de raccordement
standard pour conduit du système ventouse
A
B
5.8.2.2 Montage de la pièce de raccordement pour
conduit du système ventouse ⌀ 60/100 mm
ou ⌀ 80/125 mm
1.
Démontez la pièce de raccordement standard pour
conduit du système ventouse. (→ Chapitre 5.8.2.1)
2.
Mettez l'autre pièce de raccordement en place. Faites
bien attention aux ergots.
3.
Tournez la pièce de raccordement standard dans
le sens des aiguilles d'une montre pour qu'elle
s'enclenche.
0020297504_03 Notice d'installation et de maintenance
C
5.9
Installation électrique
L'installation électrique doit être réalisée exclusivement par
un électricien qualifié.
Le produit doit être mis à la terre.
Danger !
Danger de mort par électrocution !
Les bornes de raccordement au secteur L
et N restent en permanence sous tension,
même lorsque l'interrupteur principal de l'ap-
pareil est en position arrêt :
▶
Mettez le produit hors tension en coupant
toutes les sources d'alimentation élec-
trique sur tous les pôles (séparateur élec-
trique avec un intervalle de coupure d'au
moins 3 mm, par ex. fusible ou disjoncteur
de protection).
▶
Sécurisez l'appareil pour éviter toute re-
mise sous tension.
▶
Attendez au moins 3 min, pour que les
condensateurs se déchargent.
▶
Vérifiez que le système est bien hors ten-
sion.
5.9.1
Informations générales sur le raccordement
des câbles
Attention !
Risques de dommages matériels en cas
d'installation non conforme !
Si la tension secteur est raccordée aux mau-
vaises cosses et bornes enfichables, le sys-
tème électronique risque de subir des dom-
mages irrémédiables.
▶
Les bornes eBUS (+/‑) ne doivent surtout
pas être raccordées à la tension secteur.
▶
Ne branchez pas le câble de raccorde-
ment ailleurs que sur les bornes prévues
à cet effet !
1.
Faites passer les câbles de raccordement des compo-
sants à connecter dans le passe-câbles situé en bas
du produit, à gauche.
2.
Vérifiez que le passe-câbles est bien fixé et que les
câbles sont bien placés.
3.
Faites en sorte que les passe-câbles enchâssent bien
les câbles de raccordement et qu'il n'y ait pas d'inter-
stice visible.
4.
Utilisez des serre-câbles.
5.
Si nécessaire, raccourcissez les câbles de raccorde-
ment.
15
