4.3

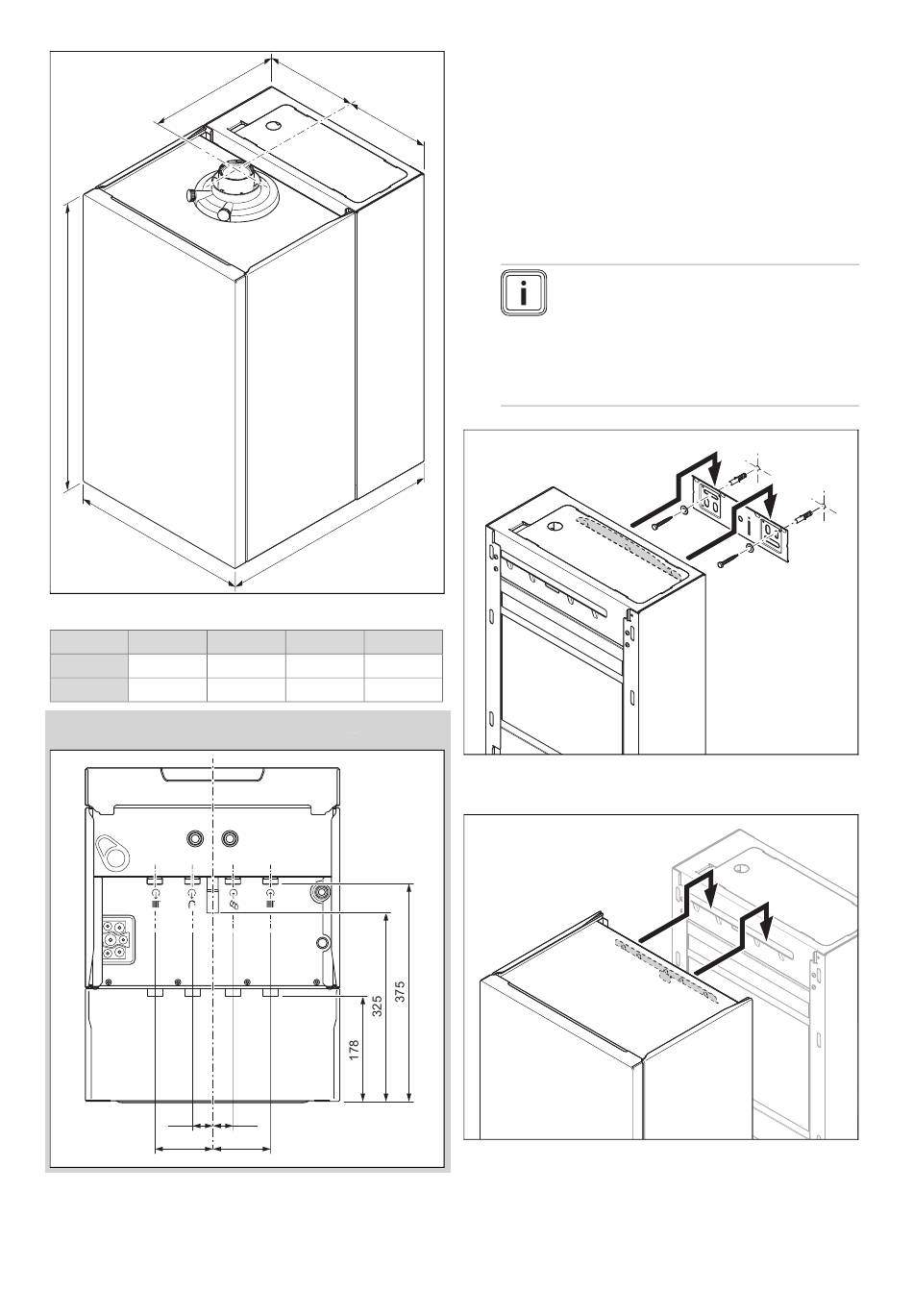

Dimensions du produit
A
D
C
Dimensions
A
B
VUI 32
323 mm
546 mm
VUI 36
323 mm
546 mm
Validité: Produit avec production d'eau chaude sanitaire intégrée
35
100
0020297504_03 Notice d'installation et de maintenance
=
=
B
C
D
440 mm
720 mm
440 mm
720 mm
35
100
4.4
Utilisation du gabarit de montage
▶
Servez-vous du gabarit de montage pour déterminer
l'emplacement des perçages, des ouvertures dans les
murs et reporter toutes les distances nécessaires.
4.5
Suspendre le produit
1.
Faites en sorte que le mur ou le dispositif de suspen-
sion (par ex. support) présente une résistance suffi-
sante.
2.
Fixez le support de l'appareil avec du matériel de fixa-
tion adapté.
Remarque
Utilisez du matériel de fixation adapté à la
nature du mur sur place et capable de sup-
porter une charge de 100 kg.
Le matériel de fixation fourni est exclusive-
ment prévu pour les murs en béton ou en
brique pleine.
3.
Suspendez le ballon à stratification du produit sur le
support de l'appareil.
4.
Suspendez le produit sur le support du ballon à stratifi-
cation.
11
