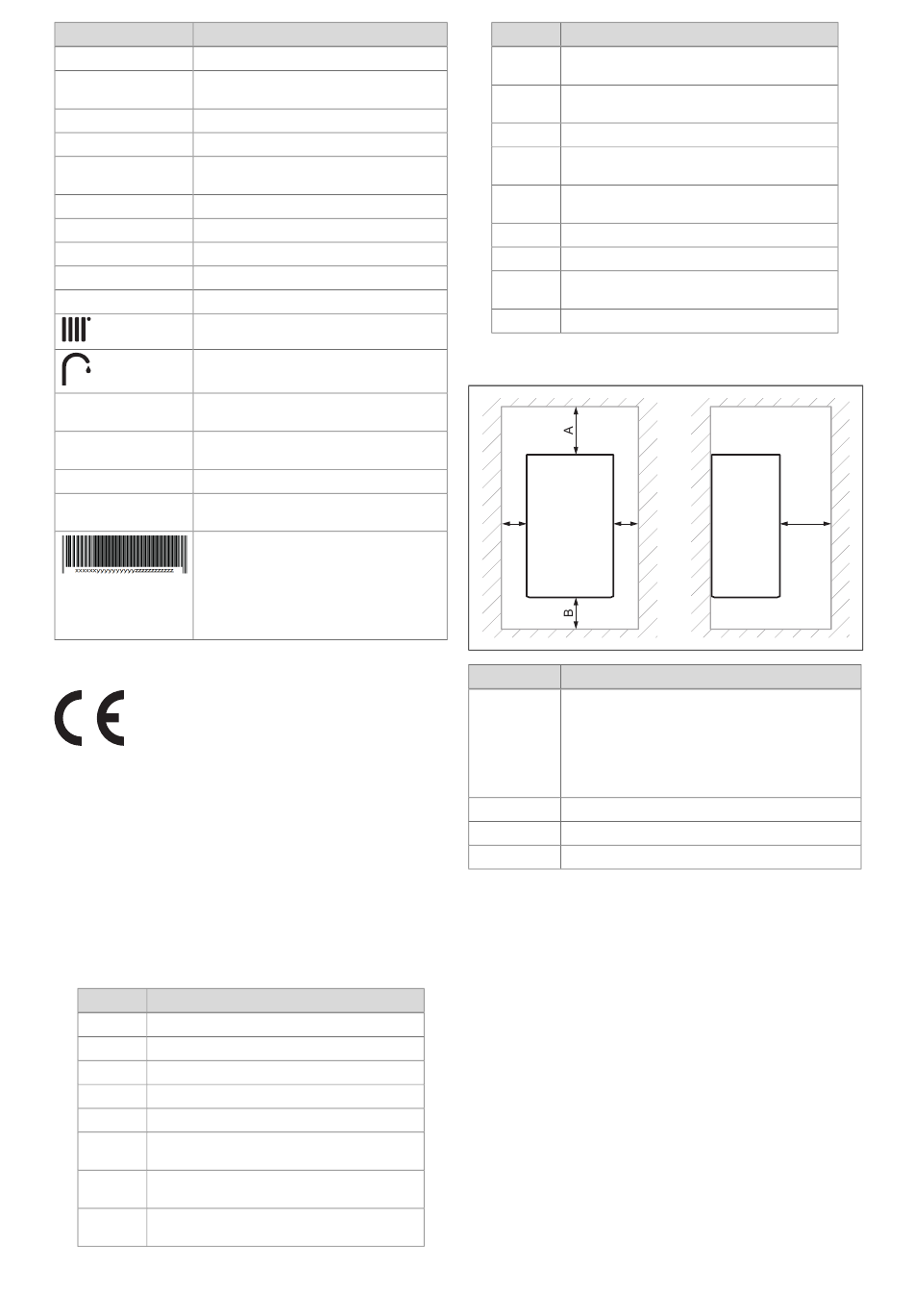

Pnw
Puissance de sortie maximale
PMW
Pression de service admissible en mode
eau chaude sanitaire
D
Débit spécifique d'eau chaude sanitaire
DSN
Code appareil
NOx-class
Classe de NOx (émissions d'oxyde
d'azote)
T
Température de départ maximale
max
V
Tension secteur
Hz
Fréquence du réseau
W
Puissance électrique absorbée maxi
IP
Type de protection
Mode chauffage
Mode d'eau chaude sanitaire
P
Plage de puissance utile nominale
n
(80/60 °C)
P
Plage de puissance utile nominale avec
nc
condensation (50/30 °C)
Q
Plage de charge thermique
n
Q
Plage de débit calorifique en mode de
nw
production d'eau chaude sanitaire
Code barre avec numéro de série
Séquence qui va du 3ème au
6ème chiffre = date de production
(année/semaine)
7ème au 16ème chiffre = référence
d'article du produit
3.8
Marquage CE
Le marquage CE atteste que les produits sont conformes
aux exigences élémentaires des directives applicables,
conformément à la déclaration de conformité.
La déclaration de conformité est disponible chez le fabricant.
4
Montage
4.1
Contrôle du contenu de la livraison
▶
Vérifiez que rien ne manque et qu'aucun élément n'est
endommagé.
Nombre
Désignation
Chaudière à condensation
1
1
Ballon à stratification actoSTOR
1
Kit de montage mural :
1
- Support de l'appareil
1
- Pochette de petits éléments
1
Kit de montage pour ballon à stratification
composé des éléments suivants :
2
- Tube de liaison (départ et retour de chauf-
fage)
1
- Tube de liaison à l'entrée du ballon à strati-
fication
10
Nombre
Désignation
1
- Tube de liaison à la sortie du ballon à
stratification
1
- Tuyau d'évacuation de la soupape de
sécurité du ballon à stratification
- Pochette de petits éléments
1
Kit de montage pour générateur de chaleur
1
composé des éléments suivants :
- Sachet avec tube d'évacuation et raccord à
1
vis pour soupape de sécurité
2
Pochette de petits éléments
Gabarit de montage
1
1
Tuyau d'évacuation des condensats avec
orifice de ventilation, accessoire
1
Lot de documentation
4.2
Distances minimales
C
C
Conduit du système ventouse ⌀ 60/100 mm :
A
248 mm
Conduit du système ventouse ⌀ 80/80 mm :
220 mm
Conduit du système ventouse ⌀ 80/125 mm :
276 mm
B
180 mm
C
5 mm
D
500 mm
Notice d'installation et de maintenance 0020297504_03
D
Distance minimale
