Réglage de l'horizontalité
transversale du plateau de coupe
1.
Desserrez l'écrou latéral et l'écrou de blocage
sur les chapes que vous voulez régler.

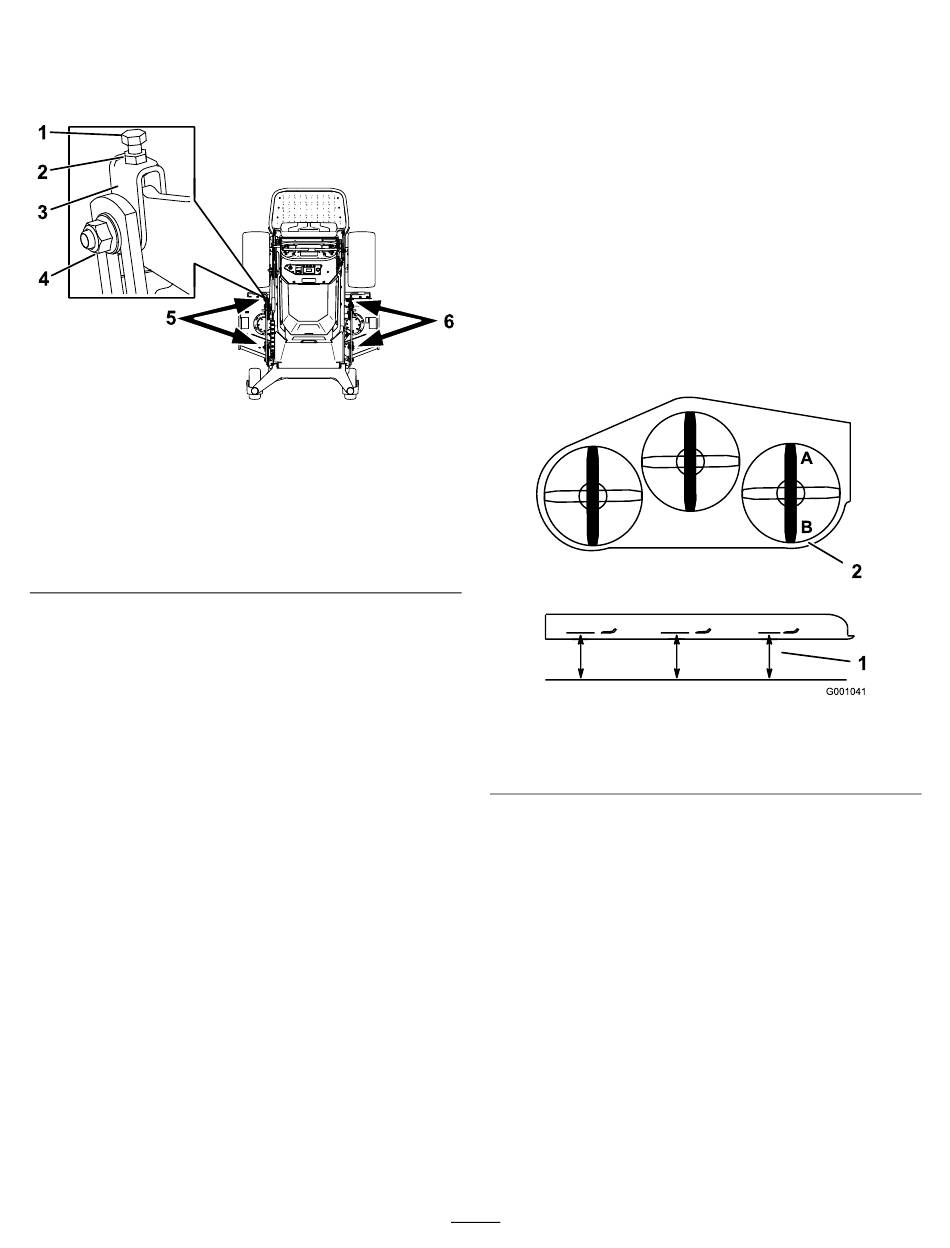

Figure 69
1. Boulon supérieur
2. Écrou de blocage
3. Chape
2.
Tournez le boulon supérieur des chapes pour
régler la hauteur du plateau de coupe.
Remarque:
Tournez les boulons dans le sens
horaire pour lever le plateau, et dans le sens
antihoraire pour l'abaisser.
3.
Resserrez les écrous de blocage et les boulons
latéraux.
4.
Contrôlez la hauteur transversale ; voir
de la hauteur transversale du plateau de coupe
(page
48).
g407498
4. Écrou latéral
5. Régler ces chapes pour
ajuster le côté droit du
plateau de coupe
6. Régler ces chapes pour
ajuster le côté gauche du
plateau de coupe
Contrôle
Contrôle du réglage de
l'inclinaison avant/arrière du
plateau de coupe
1.
Gonflez les pneus arrière à la pression spécifiée.
2.
Réglez l'inclinaison du plateau de coupe au
réglage le plus bas ; voir
du plateau de coupe (page
3.
Placez la machine sur une surface plane et
tournez une lame dans le sens longitudinal.
4.
Mesurez la distance aux points A et B entre une
surface plane et le tranchant des pointes des
lames.
Remarque:
6 mm à l'avant au niveau du point A qu'à l'arrière
au niveau du point B.
1. Mesurez la lame aux
points A et B
5.
Tournez les lames et répétez la procédure pour
les autres.
6.
Si l'inclinaison avant/arrière n'est pas correcte,
voir
Réglage de l'inclinaison avant/arrière du
plateau de coupe (page
49
Réglage de l'inclinaison
25).
La lame doit être plus basse de
Figure 70
2. Mesurez à partir d'une
surface plane
50).
g001041
