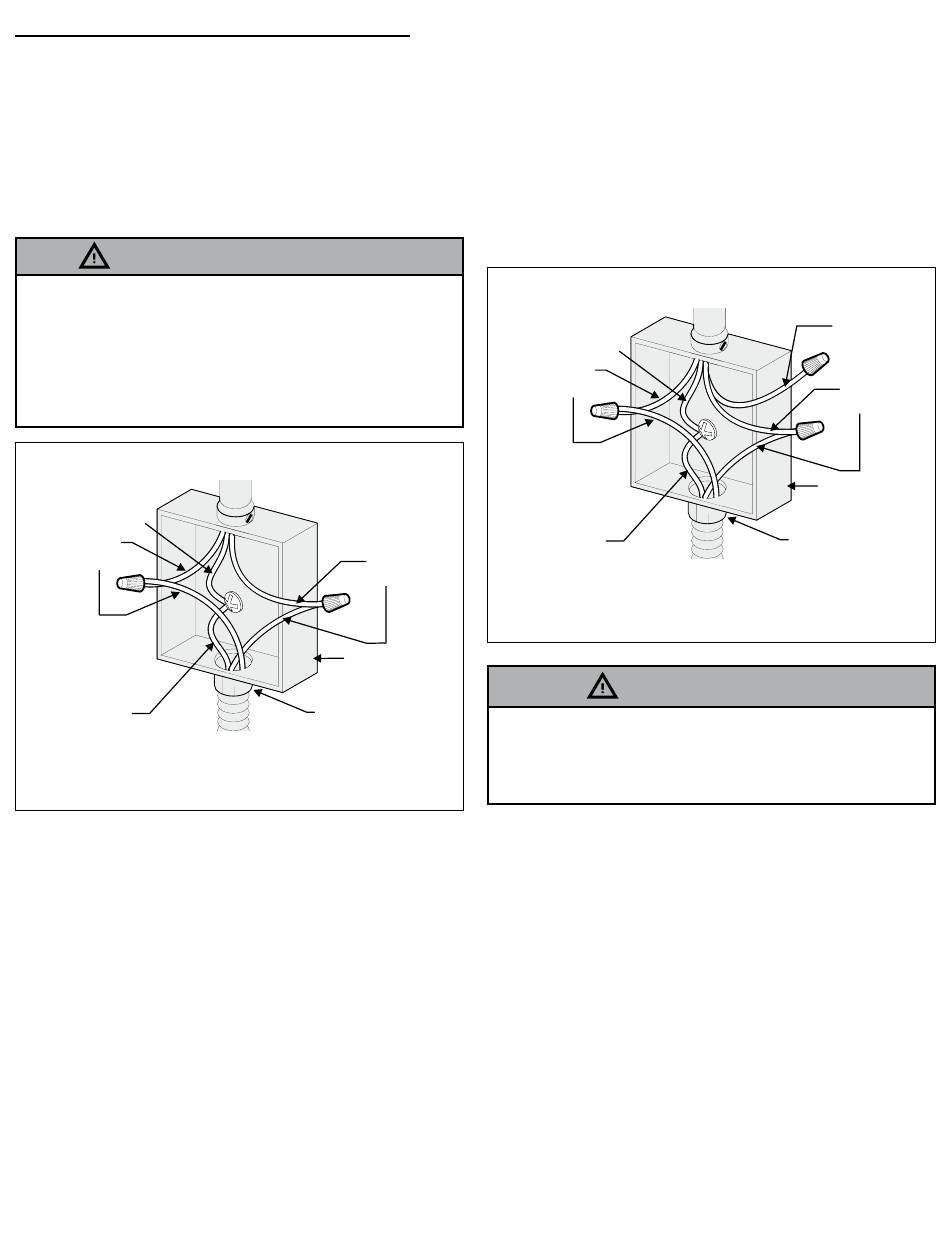

Si le câble de l'appareil est muni de 3 fils:
Où les codes locaux permettent de brancher le
conducteur de mise à la terre de l'appareil au
fil neutre (blanc) (voir la figure 3):
1. Débrancher l'alimentation.
2. Dans le disjoncteur, boîte de fusibles ou boî-
te de jonction: connecter l'appareil au cable
d'alimentation comme montré à la figure 3.
AVERTISSEMENT!
Vous ne pouvez pas faire la mise à la terre
de l'appareil par le fil neuter (blanc) si
l'appareil est utilisé dans une nouvelle
installation de circuit branché (1996 NEC),
maison mobile, véhicule récréatif, ou où les
codes locaux ne permettent pas la mise à la
terre par le fil neutre (blanc).
Câble d'alimentation
Fil Blanc
(neutre)
Fils
rouges
Fil vert (mise
à la terre)
Câble de l'appareil
Boîte de jonction à 3 fils mise à la terre
Quand la mise à la terre par le fil neuter
(blanc) est interdite, vous devez utiliser un
câble d'alimentation à 4 fils. Voir la figure 4.
Ne pas suivre cet avertissement peut avoir
pour résultat l'électrocution ou d'autres
blessures personnelles sérieuses.
28
Fils
noirs
Boîte de
jonction
Connecteur
homologué- U.L.
(CSA)
Figure 3
Si la table de cuisson est utilisée dans une
nouvelle installation de circuit branché (1996
NEC), maison mobile, véhicule récréatif, ou où
les codes locaux ne permettent pas la mise à
la terre par le fil neutre (blanc) (voir figure 4):
1. Débrancher l'alimentation.
2. Dans le disjoncteur, la boîte de fusibles ou la
boîte de jonction : brancher l'appareil au cable
d'alimentation comme indiqué à la figure 4.
Câble d'alimentation
Fil de mise
à la terre
Fils
rouges
Fil vert (mise
à la terre)
Câble de l'appareil
Boîte de jonction à 4 fils mise à la terre
ATTENTION!
Si la connexion a été faite en utilisant un
système électrique à 4 fils, le chassis de
l'appareil NE DOIT PAS être branché au fil
neutre du câble à 4 fils.
NOTE POUR L'ÉLECTRICIEN: Le câble gainé
fourni avec cet appareil est homologué par UL
pour connexion à des circuits résidentiels de fils
de calibre supérieur. La capacité thermique de
l'isolant des câbles excède considérablement celle
des circuits résidentiels. La transmission du courant
électrique maximum permise des fils du câble est en
fonction de la capacité thermique de la gaine plutôt
que du calibre du fil.
Fil blanc
Fils
noirs
Boîte de
jonction
Connecteur
homologué- U.L.
(CSA)
Figure 4
AA-2328606-1
