Fronius Symo Advanced 10.0-3-M Instructions De Service page 54

IMPORTANT ! Les modules solaires branchés à l'onduleur doivent répondre à la
norme CEI 61730 Classe A.
IMPORTANT ! Les modules photovoltaïques recevant de la lumière fournissent
du courant à l'onduleur.
Généralités sur
Pour bien choisir les modules solaires et obtenir le meilleur rendement possible
les modules so- au niveau de l'onduleur, respecter les points suivants :
laires -
-
-
IMPORTANT ! Avant de raccorder les modules solaires, vérifier que la tension
réelle du réseau correspond à celle calculée à partir des caractéristiques tech-
niques du fabricant.

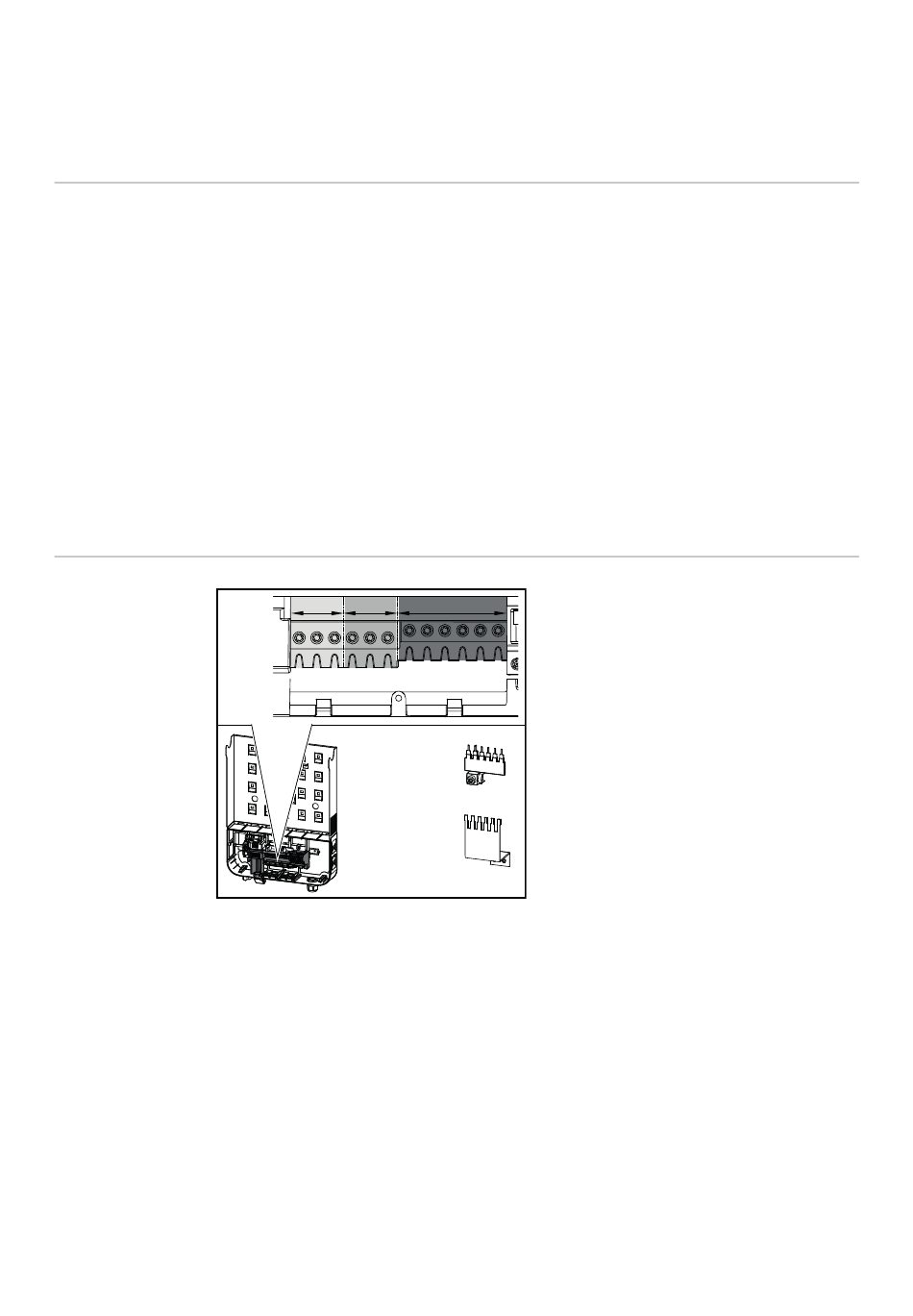

Bornes de rac-
DC =
cordement DC
54
En cas de rayonnement solaire constant et de baisse de la température, la
tension à vide des modules solaires augmente. La tension à vide ne doit pas
dépasser la tension de système max. admissible. Une tension à vide
supérieure aux valeurs prescrites entraîne la destruction de l'onduleur et
l'annulation de tous les droits à la garantie.
Respecter les coefficients de température de la fiche technique des modules
solaires.
Des programmes de calcul permettent de déterminer les valeurs exactes des
dimensions des modules solaires, par exemple le Fronius Solar.creator
tor.fronius.com).
DC1+ DC2+
min. 2,5 mm² - 16 mm²
*
DC Con Kit 25
6 - 25 mm²
DC Con Kit 35
> 16 - 35 mm²
Section de câble max. par câble DC :
DC- *
16 mm².
Section de câble min. par câble DC :
2,5 mm².
Les câbles DC peuvent être connectés
aux bornes de raccordement DC sans
cosse terminale.
IMPORTANT ! En cas d'utilisation de
cosses terminales avec des câbles DC
de 16 mm² de section, celles-ci doivent
être serties avec une section rectangu-
laire.
L'utilisation de cosses terminales avec
un collier d'isolation n'est possible que
jusqu'à une section de câble de
10 mm² max.
(crea-
