Fronius Symo Advanced 10.0-3-M Instructions De Service page 22

Explication rela- Plusieurs variantes de raccordement peuvent être connectées à l'interface de
tive à l'interface
courant multifonction. Cependant, elles ne peuvent pas fonctionner simul-
de courant mul- tanément. Par exemple, si un compteur S0 a été raccordé à l'interface de courant
tifonction multifonction, aucune borne à signaux pour protection contre la surtension ne
peut être raccordée (et inversement).
Broche 1 = entrée de mesure : max. 20 mA, résistance de mesure (charge)
100 Ohm
Broche 2 = courant de court-circuit max. 15 mA, tension à vide max. 16 V DC ou
GND
Variante de raccordement 1 : Borne à signaux pour protection contre la surten-
sion
L'option DC SPD (protection contre la surtension) déclenche l'affichage d'un
avertissement ou d'une erreur sur l'écran, selon le réglage dans le menu Basic
(sous-menu Entrée de signal). Vous trouverez des informations plus détaillées
concernant l'option DC SPD dans les Instructions d'installation.

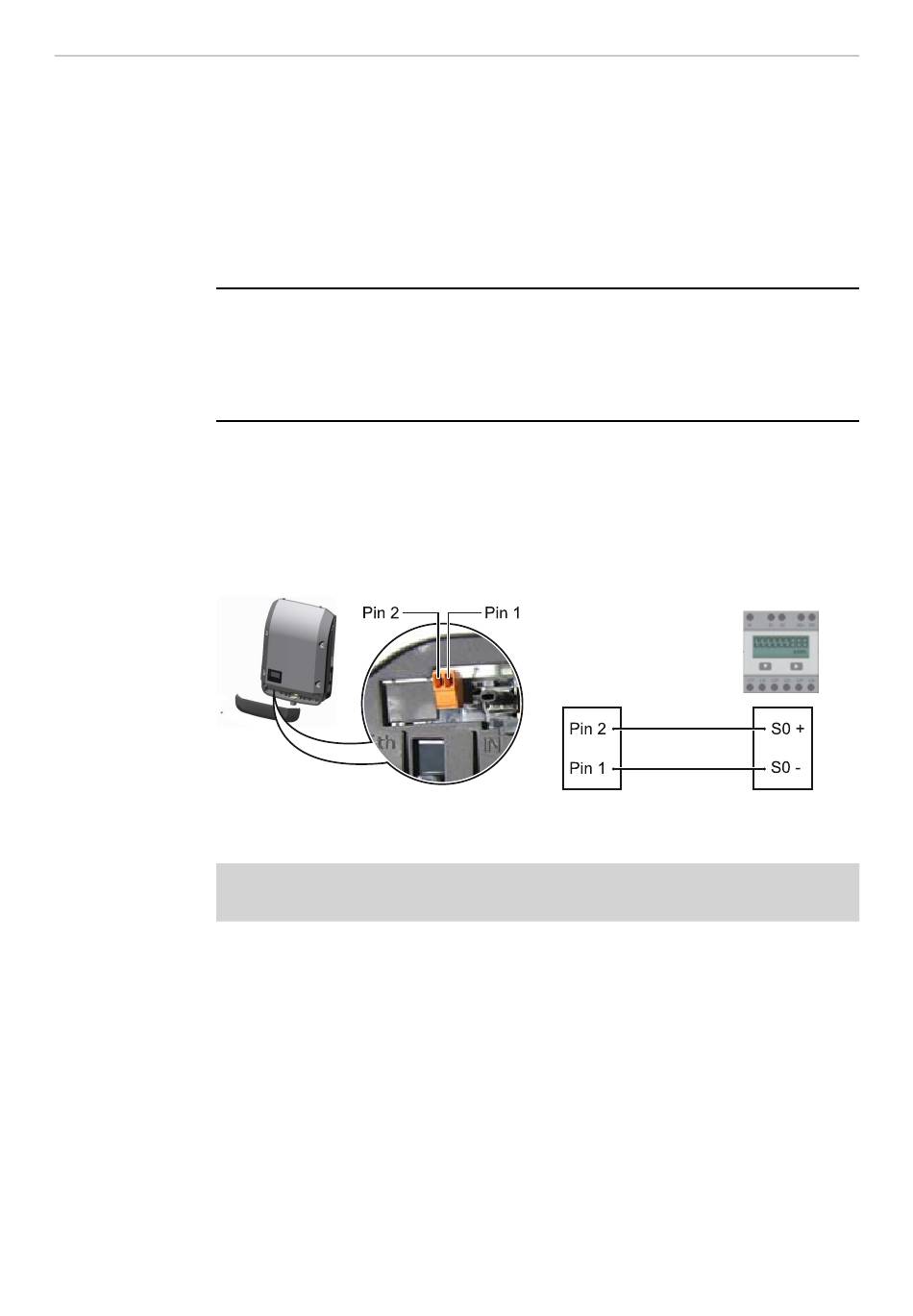

Variante de raccordement 2 : Compteur S0
Un compteur pour la saisie de l'autoconsommation par S0 peut être directement
raccordé à l'onduleur. Ce compteur S0 peut être placé au niveau du point d'injec-
tion ou dans le secteur de consommation.
IMPORTANT ! Le raccordement d'un compteur S0 sur l'onduleur peut nécessiter
une mise à jour du micrologiciel de l'onduleur.
Le compteur S0 doit être conforme à la norme CEI62053-31 classe B.
Taux d'impulsion max. recommandé du compteur S0 :
Puissance PV kWc [kW]
30
20
10
≤ 5,5
Ce compteur permet d'effectuer une réduction dynamique de la puissance de
deux manières :
-
-
22
Réduction dynamique de la puissance au moyen d'un onduleur
Pour plus d'informations, voir le chapitre
sance au moyen d'un onduleur
Réduction dynamique de la puissance au moyen de Fronius Datamanager
2.0
pour plus d'informations, voir :
#0_m_0000017472
Taux d'impulsion max. par kWc
1 000
2 000
5 000
10 000
Réduction dynamique de la puis-
à la page 23
