Philosophie D'auto-Apprentissage Easyteach Page - Rechner Sensors EasyTeach IO-Link Notice D'utilisation

Philosophie d'auto-apprentissage EasyTeach
Étalonnage à vide
Étalonnage en
présence du produit
Configuration d'origine*
Test
Fonction de sortie
Antivalente
Antivalente
Fermeture ou Ouverture
Fermeture
Ouverture

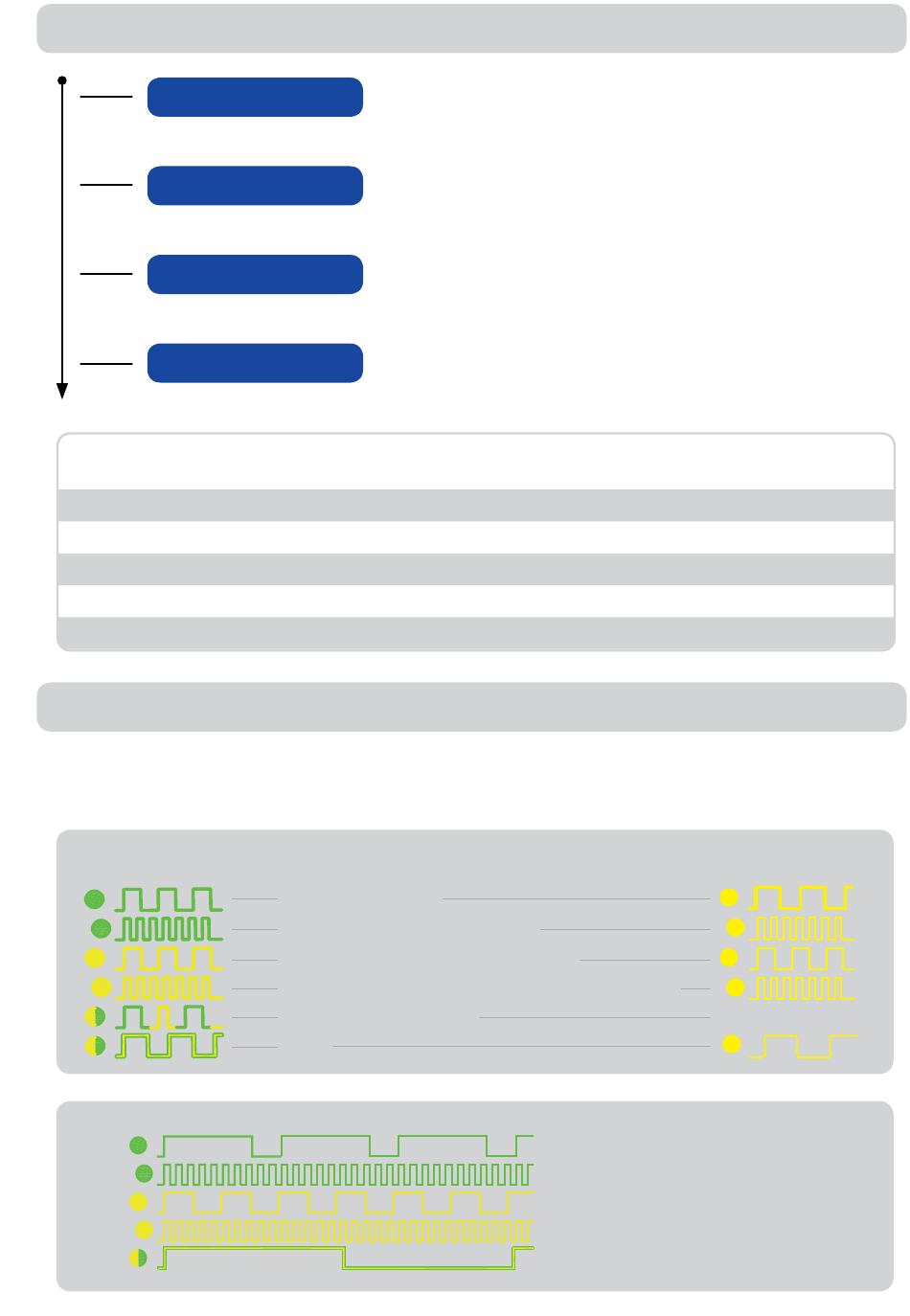

Chartes EasyTeach
Les Chartes EasyTeach servent à la gestion des menus. Elles illustrent, visuellement, les modes de
clignotement du voyant LED et l'activation de la sortie, en fonction des diverses phases du menu.
Capteur classique - Antivalent
Capteur classique - Fermeture ou Ouverture
* Si disponible
Auto - apprentissage ETW:
Le menu d'auto-apprentissage EasyTeach débute par l'activation
de la connexion de la liaison TEACH (fil TEACH / broche TEACH
et tension d'alimentation UB+). Le menu fait défiler les différentes
phases d'auto-apprentissage, les unes après les autres. Lorsque
le pas de menu souhaité est atteint (voir ci-contre), déconnecter
la liaison TEACH pour exécuter la phase sélectionnée.
Auto - apprentissage ETB:
Appuyer sur le bouton-poussoir (à l'arrière du capteur) pour acti-
ver le menu d'auto-apprentissage EasyTeach. Le menu fait défiler
les différentes phases d'auto-apprentissage, les unes après les
autres. Lorsque le pas de menu souhaité est atteint (voir ci-contre),
relâcher le bouton-poussoir pour exécuter la phase sélectionnée.
Auto - apprentissage ETM:
Pour activer le menu d'auto-apprentissage appliquer l'aimant
sur la face latérale du module marquée «TEACH ETM». Après
écoulement de la durée nécessaire, pour atteindre le pas de
menu souhaité (voir schéma ci-contre), retirer l'aimant pour
procéder à la phase d'auto-apprentissage définie.
Connexion
Raccordement
EasyTeach
Câble Fil gris
Connecteur Broche 5
Câble Fil blanc
Connecteur Broche 4
Connecteur Broche 2
Étalonnage à vide
Initialisation Étalonnage à vide
Étalonnage en présence du produit
Initialisation Étalonnage en présence du produit
Configuration d'origine
Test
LED
Vert - Classique
jaune - NormLine
Sortie A1
Sortie A1
Sortie A1
Sortie A1
Sortie A1
Elalonnage à vide
Initialisation étalonnage à vide
Etalonnage en présence du produit
Initialisation étalonnage en présence
Test
LED
jaune - Classique
jaune - NormLine
Ausgang A2
Ausgang A2
Sortie A1
Sortie A1
Sortie A1
Série NormLine
Leerabgle
Leerabgle
Vollabgleic
V
Non disponible
V
Te
