ANHANG
1 Anwendungsbeispiele
In diesem Abschnitt werden die verschiedenen Anwendungsmöglichkeiten für den Einsatz von Luft/Wasser-Wärmepumpen und die
jeweiligen Einstellungen auf der Bedieneinheit erläutert.

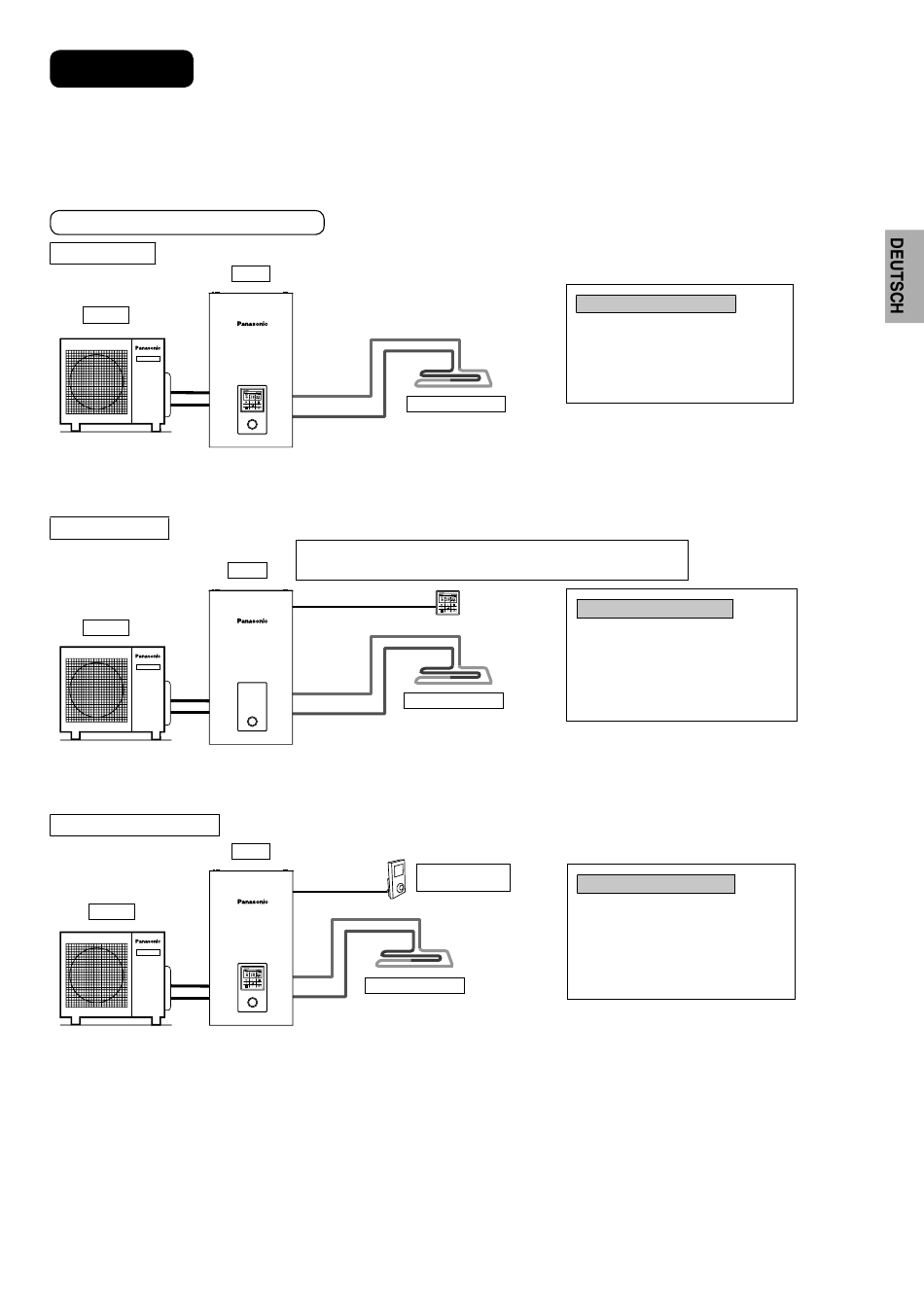

1-1 Systemanwendungen auf Grundlage der Temperatureinstellung.
Temperatureinstellung für Heizbetrieb
1. Bedieneinheit
Außen
Fußbodenheizung oder Heizkörper direkt an das Innengerät anschließen.
Bedieneinheit ist am Innengerät montiert.
Das ist die grundlegende Form des einfachsten Systemaufbaus.
2. Raumthermostat
Außen
Fußbodenheizung oder Heizkörper direkt an das Innengerät anschließen.
Bedieneinheit aus dem Innengerät ausbauen und in dem Raum mit der installierten Fußbodenheizung montieren.
Bei dieser Anwendung wird die Bedieneinheit als Raumthermostat verwendet.
3. Externer Raumthermostat
Außen
Fußbodenheizung oder Heizkörper direkt an das Innengerät anschließen.
Bedieneinheit ist am Innengerät montiert.
Separaten externen Raumthermostaten (bauseits) in dem Raum mit der installierten Fußbodenheizung montieren.
Bei dieser Anwendung wird ein externer Raumthermostat verwendet.
Innen
Zur Regelung von Wärmepumpe und Umwälzpumpe empfängt das Innengerät
das Signal des Raumthermostaten (EIN/AUS) von der Bedieneinheit.
Innen
In der Bedieneinheit ist ein Temperaturfühler eingebaut.
Innen
Fußbodenheizung
Einstellung der Bedieneinheit
Installateur-Setup
Fußbodenheizung
Einstellung der Bedieneinheit
Installateur-Setup
Fußbodenheizung
Raumthermostat
(bauseits)
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellungen
Anschluss optionale Platine - Nein
Heizkreise u. Fühler:
Wassertemperatur
Systemeinstellungen
Anschluss optionale Platine - Nein
Heizkreise u. Fühler:
Raumthermostat
Intern
Systemeinstellungen
Anschluss optionale Platine - Nein
Heizkreise u. Fühler:
Raumthermostat
(Extern)
71
