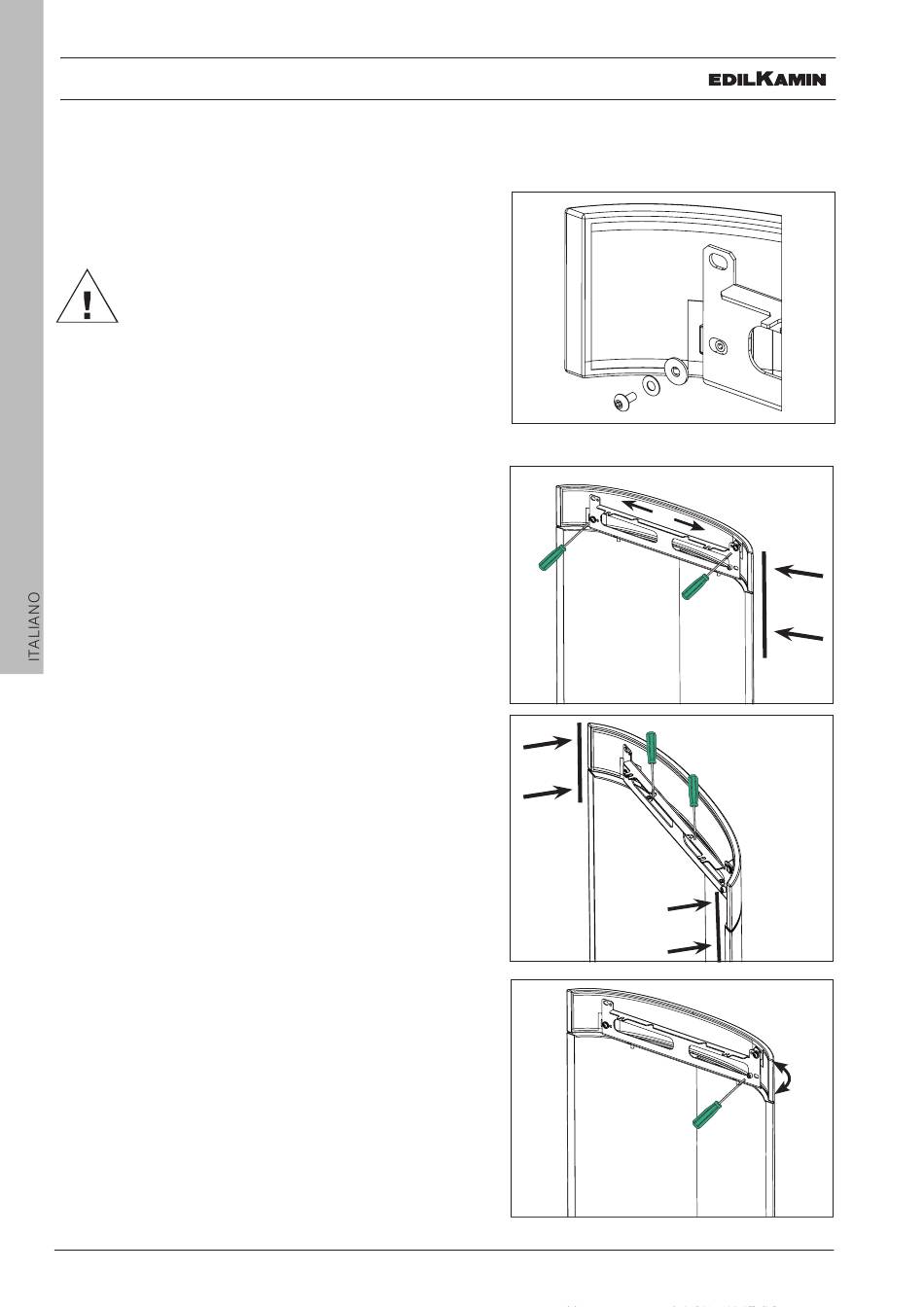

1. A fianchi già tolti per togliere la stufa dal bancale, montare le due piastrelle laterali alla
staffa di fissaggio del fianco utilizzando le viti e rondelle in dotazione.
NOTA
Per fissare le ceramiche usare le viti e le rondelle in
dotazione come da sequenza a lato.
Non serrare con troppa forza,
per evitare rotture degli inserti.
REGOLAZIONI
sono possibili tre tipi di regolazione per allineare
al meglio la piastrella al fianco metallico:
A) Allineamento frontale tra fianco e piastrella.
Serrare le viti indicate tenendo lo spigolo frontale
della piastrella a filo con il fianco come indicato dalle
frecce.
14
B) Allineamento laterale tra fianco e piastrella.
Allentare le viti indicate. Tenere i bordi laterali della
piastrella a filo con il fianco come indicato dalle
frecce e serrare le viti indicate.
C) Inclinazione frontale piastrella.
Avvitare la vite indicata (in dotazione) al supporto
metallico senza che tocchi la piastrella. Per regolare
l'inclinazione frontale della piastrella rispetto il fianco
avvitare leggermente la vite in modo che spinga
leggermente sulla parte interna della piastrella.

RIVESTIMENTO

INSTALLATORE
A)
B)
C)
