PRESA ARIA PER LA COMBUSTIONE
L'afflusso della indispensabile aria per la combustione,
dell'aria di pulizia vetro e un ricambio dell'aria di
riscaldamento e deve provenire dall'esterno*
La stufa stagna è adatta per l'installazione
anche in case passive. In questo caso la
presa d'aria deve essere una presa d'aria
diretta
In caso non interessi l'uso della stufa
come stagna, è possibile, anche se non
consigliata) la realizzazione di una presa
d'aria indiretta
Predisporre a livello pavimento una presa di aria di
superficie utile (al netto di retine o altre protezioni)
almeno 80 cm (diametro 10 cm).
2
Consigliamo, per evitare correnti di aria, di predisporre
scarico fumi dietro
la presa di aria dietro il prodotto o dietro un radiatore.
presa aria dietro (diretta o indiretta)
Consigliamo di non predisporre di fronte al prodotto
senza uso coassiale
per evitare fastidiose correnti di aria.
*L'afflusso di aria può provenire da un locale adiacente
solo a patto che :
• il flusso possa avvenire senza ostacoli attraverso
aperture permanenti comunicanti con l'esterno;
• il locale adiacente a quello di installazione non sia
mai messo in depressione rispetto all'ambiente
esterno ;
12 • il locale adiacente non sia adibito a autorimessa
né ad attività con pericolo di incendio, né bagno,
camera da letto
• il locale adiacente non sia un locale comune
dell'immobile
In Italia, la norma UNI 10683 indica che la ventilazione
è sufficiente anche se è comunque garantito il
mantenimento della differenza di pressione fra
ambiente esterno e interno uguale o minore di 4 Pa
(norma UNI EN 13384-1). Di ciò deve rispondere
l'installatore che rilascia la dichiarazione di conformità.
scarico fumi dietro
presa aria dietro
co uso coassiale
INSTALLAZIONE
stufa
stufa
INSTALLATORE

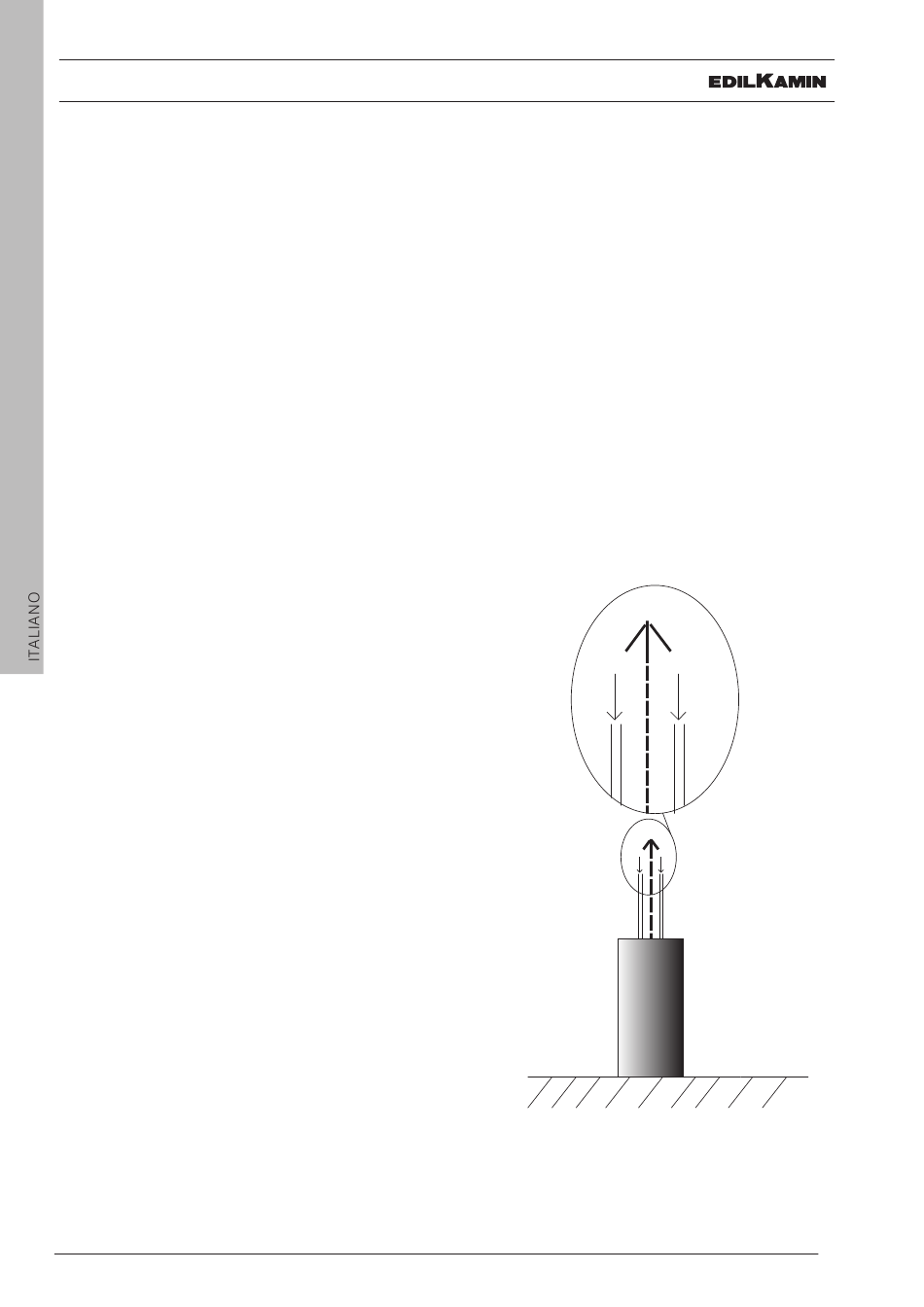

USO DI TUBI CONCENTRICI
Fermo restando le indicazioni generali, è possibile
utilizzare tubi concentrici (che cioé prevedono il
passaggio dei fumi all'interno e il passaggio dell'aria
di combustione nella corona circolare esterna).
Questo tipo di installazione permette di effettuare un
solo foro sul muro, invece di uno per la presa d'aria e
uno per lo scarico dei fumi.
stufa
L'altezza va calcolata
dimensionamento con il fornitore di tubi.
Consigliamo, a carattere generale, di non superare i
7 metri.
scarico fumi sopra
presa aria dietro (diretta o indiretta)
Esempi di possibili installazioni. Per le condizioni di
senza uso coassiale
scarico dei fumi (a tetto, ecc) verificare le normative
locali per le stufe a pellet stagne.
stufa
scarico fumi sopra
presa aria sopra
con uso coassiale
tramite apposito
