r Bornes de connexion
1
Borne <REMOTE 1 IN>/borne <REMOTE 1 OUT>
Ces bornes permettent de connecter la télécommande pour
une commande en série dans un environnement à plusieurs
projecteurs.
2
Borne <REMOTE 2 IN>
Cette borne permet de commander le projecteur à distance à
l'aide du circuit de commande externe.
3
Borne <SERIAL/MULTI PROJECTOR SYNC IN>
Cette borne compatible avec le RS-232C permet de
commander le projecteur de l'extérieur en connectant un
ordinateur.
Cette borne est également utilisée pour brancher plusieurs
projecteurs lors de l'équilibrage du contraste en tant qu'écran
combiné ou d'une synchronisation des effets avec la fonction
d'obturateur comprenant le fondu en ouverture/fondu en
fermeture avec un système utilisant plusieurs projecteurs.
4
Borne <SERIAL/MULTI PROJECTOR SYNC OUT>
C'est une borne pour sortir l'entrée de signal compatible
RS-232C à la borne <SERIAL/MULTI PROJECTOR SYNC IN>.
Cette borne est également utilisée pour brancher plusieurs
projecteurs lors de l'équilibrage du contraste en tant qu'écran
combiné ou d'une synchronisation des effets avec la fonction
d'obturateur comprenant le fondu en ouverture/fondu en
fermeture avec un système utilisant plusieurs projecteurs.
Attention
f Lorsqu'un câble réseau local est directement connecté au projecteur, la connexion réseau doit être effectuée à l'intérieur.
f Pour transmettre les signaux Ethernet et de commande en série à l'aide de la borne <DIGITAL LINK/LAN >, réglez le menu
[RÉG. RÉSEAU] → [TYPE ETHERNET] sur [DIGITAL LINK] ou [LAN & DIGITAL LINK].
f Pour transmettre le signal Ethernet à l'aide de la borne <LAN>, réglez le menu [RÉG.RÉSEAU] → [TYPE ETHERNET] sur [LAN] ou
[LAN & DIGITAL LINK].
f Les bornes <DIGITAL LINK/LAN> et <LAN> sont raccordées à l'intérieur du projecteur lorsque le menu [RÉG.RÉSEAU] →
[TYPE ETHERNET] est réglé sur [LAN & DIGITAL LINK]. Ne raccordez pas directement la borne <DIGITAL LINK/LAN> et la borne <LAN>
avec un câble réseau local. Construisez le système de sorte qu'il ne soit pas connecté au même réseau via les périphériques comme le
concentrateur ou l'émetteur sur câble à paires torsadées.

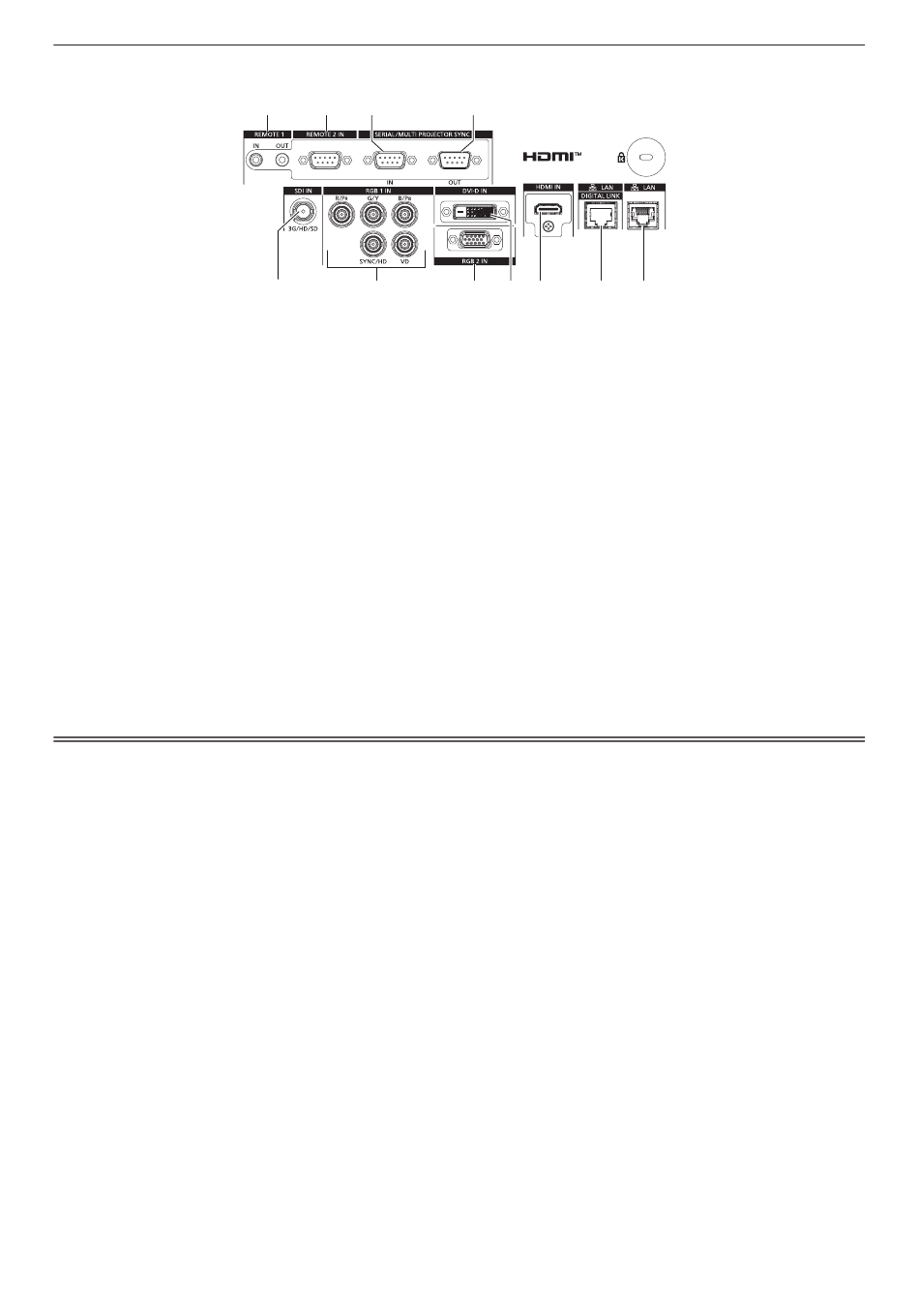

Chapitre 1 Préparation — À propos de votre projecteur
1
2
3
5
6
4
7
8
9
10
11
5
Borne <SDI IN>
Cette borne permet de recevoir le signal SDI.
6
Bornes <RGB 1 IN> (<R/P
<VD>)
Ces bornes permettent de recevoir le signal RGB ou le signal
YC
C
/YP
P
.
B
R
B
R
7
Borne <RGB 2 IN>
Cette borne permet de recevoir le signal RGB ou le signal
YC
C
/YP
P
.
B
R
B
R
8
Borne <DVI-D IN>
Cette borne permet de recevoir le signal DVI-D.
9
Borne <HDMI IN>
Cette borne permet de recevoir le signal HDMI.
10 Borne <DIGITAL LINK/LAN>
Cette borne permet de brancher un périphérique qui transmet
le signal vidéo par l'intermédiaire de la borne réseau local.
De plus, cette borne réseau local permet de se connecter au
réseau.
11 Borne <LAN>
Cette borne réseau local permet de se connecter au réseau.
>, <G/Y>, <B/P
>, <SYNC/HD>,
R
B
