r Commande de contrôle de l'objectif
Commande Sous-commande
VXX LNSI2
VXX LNSI3
VXX LNSI4
VXX LNSI5

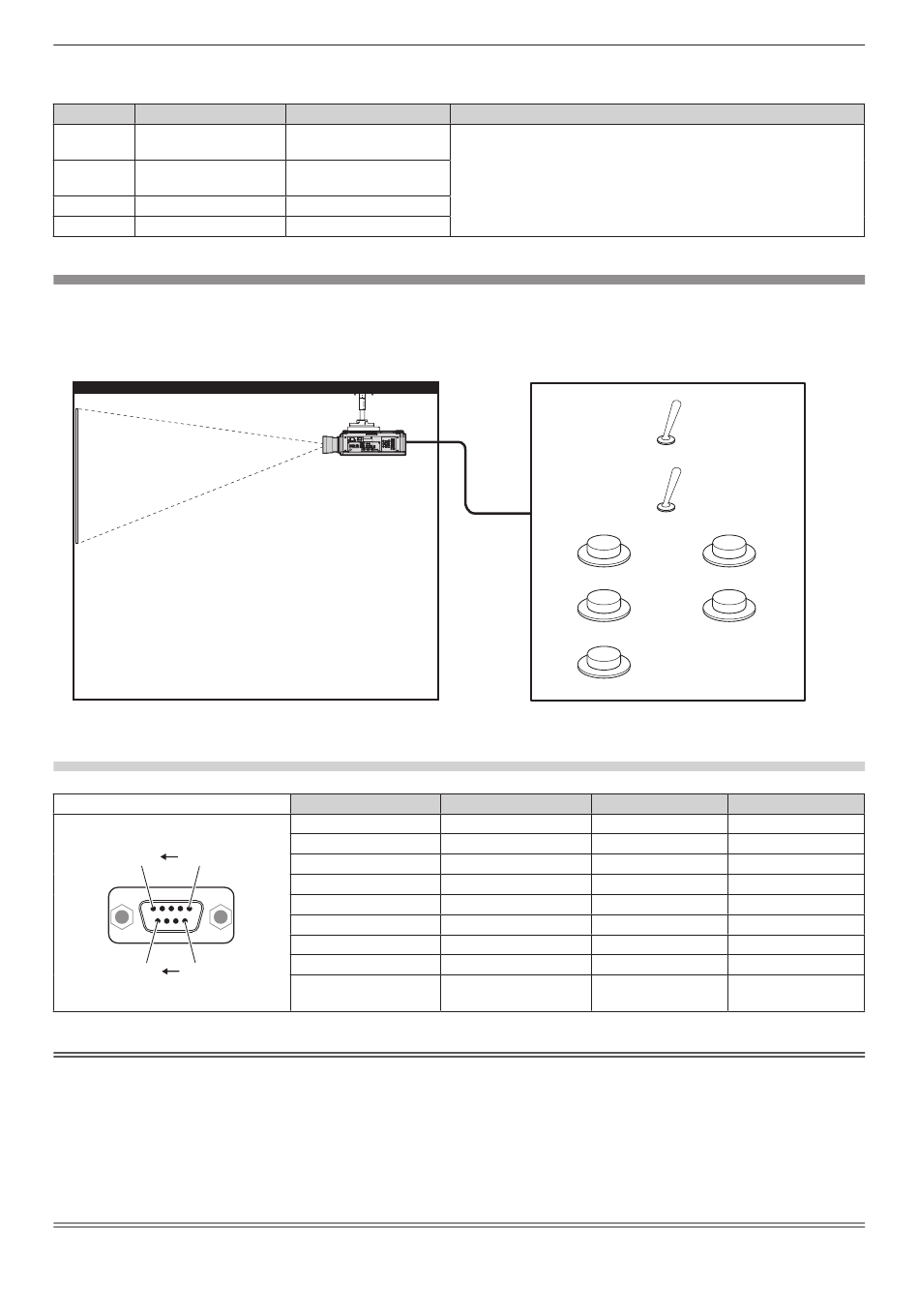

Borne <REMOTE 2 IN>
Il est possible de contrôler le projecteur à distance (par commande de contact) depuis un panneau de commande
éloigné du projecteur où les signaux de la télécommande ne peuvent pas l'atteindre.
Utilisez la borne <REMOTE 2 IN> sur les bornes de connexion du projecteur pour connecter le panneau de
commande.
Emplacements d'installation en salle de réunion, etc.
Attributions des broches et noms des signaux
Vue extérieure
(5) (1)
(9) (6)
Attention
f Lors du contrôle, veillez à court-circuiter les broches (1) et (9).
f Lorsque les broches (1) et (9) sont court-circuitées, les touches suivantes du panneau de commande et de la télécommande sont
désactivées. Les commandes du RS-232C et les fonctions réseau correspondant à ces fonctions sont également désactivées.
g Touche de mise en marche <b>, touche de mise en veille <v>, touche <SHUTTER>
f Si les broches (1) et (9) sont court-circuitées, et si une broche de (3) à (7) est court-circuitée avec la broche (1), les touches suivantes du
panneau de commande et de la télécommande sont désactivées. Les commandes du RS-232C et les fonctions réseau correspondant à ces
fonctions sont également désactivées.
g Touche de mise en marche <b>, touche de mise en veille <v>, touche <RGB1>, touche <RGB2>, touche <RGB1/2>, touche <DVI-D>,
touche <HDMI>, touche <DIGITAL LINK>, touche <SDI>, touche <SHUTTER>
Remarque
f Pour modifier les réglages des bornes (2) à (8), réglez le menu [RÉGLAGE PROJECTEUR] → [MODE REMOTE2] sur [UTILISATEUR].
(x page 157)
232 - FRANÇAIS
Chapitre 7 Annexe — Informations techniques
Détails
Déplacement de l'objectif
H
Déplacement de l'objectif
V
Mise au point de l'objectif
Zoom de l'objectif
N° de broche
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Remarque
+00000 = réglage précis 1+, +00001 = réglage précis 1-, +00100
= réglage précis 2+, +00101 = réglage précis 2-, +00200 = réglage
grossier+, +00201 = réglage grossier-
Télécommande
Télécommande/Contrôle de contact
Veille
Source lumineuse
RGB1
RGB2
DVI-D
Panneau de télécommande à un autre emplacement
Nom du signal
GND ―
POWER NON
RGB1 Autre
RGB2 Autre
DIGITAL LINK Autre
HDMI Autre
DVI-D Autre
SHUTTER NON
Contrôlé par la
RST/SET
télécommande
Contrôle de contact
Allumé
DIGITAL LINK
HDMI
Ouvert (H) Petit (L)
GND
OUI
RGB1
RGB2
DIGITAL LINK
HDMI
DVI-D
OUI
Contrôlé par un
contact externe
