Bornes De Connexion - Panasonic Pt-Rq7 Manuel D'utilisation

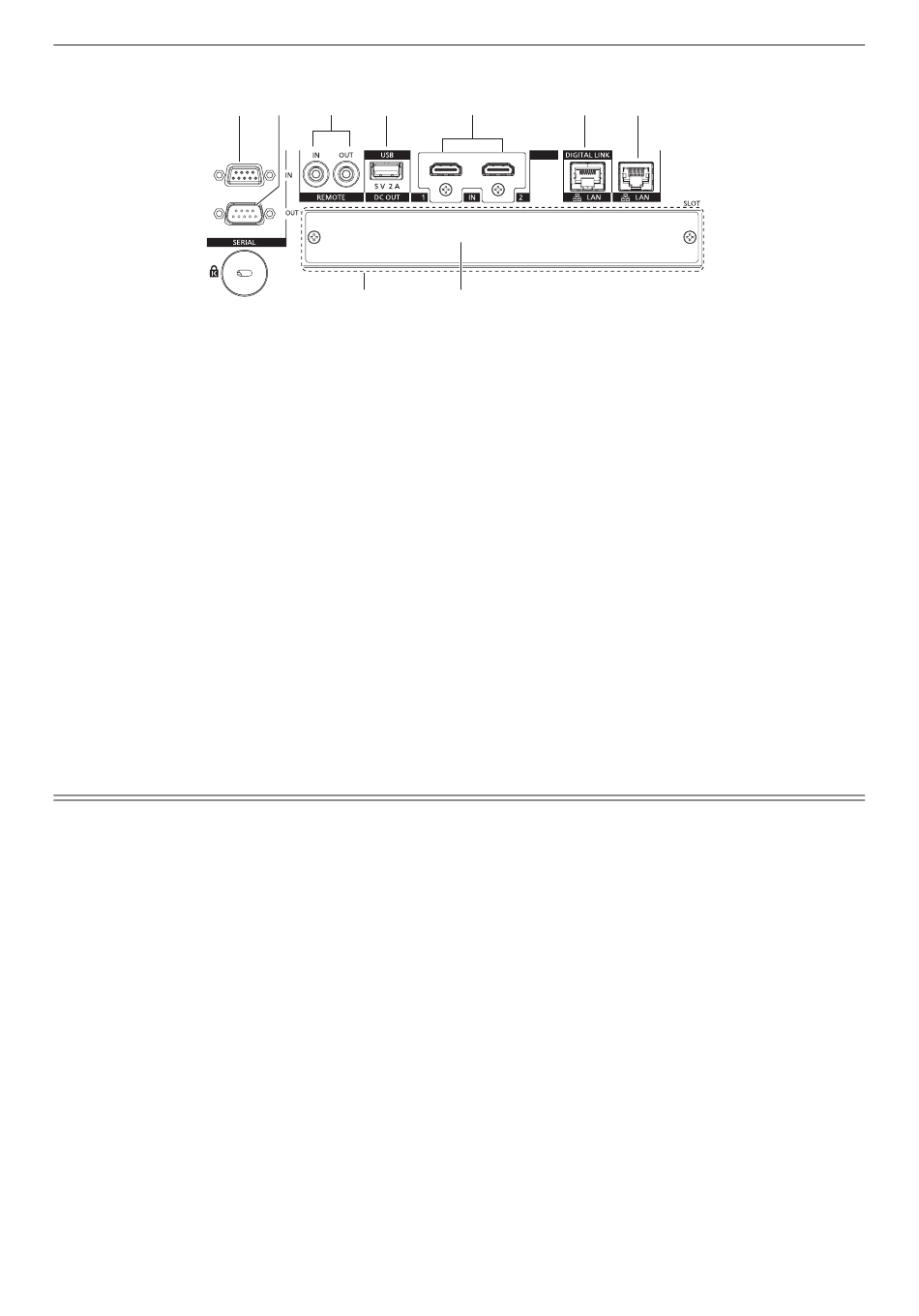

r Bornes de connexion
1 Borne <SERIAL IN>
Cette borne compatible avec le RS-232C permet de
commander le projecteur de l'extérieur en connectant un
ordinateur.
2 Borne <SERIAL OUT>
Cette borne permet d'émettre le signal connecté à la borne
<SERIAL IN>.
3 Borne <REMOTE IN>/borne <REMOTE OUT>
Ces bornes permettent de connecter la télécommande pour
une commande en série dans un environnement à plusieurs
projecteurs.
4 Borne <USB (DC OUT)>
Il s'agit d'une borne permettant de connecter la mémoire
USB lors de l'enregistrement de l'image utilisateur ou lors
de l'utilisation de la fonction de clonage de données ou de la
fonction de mise à jour du firmware. (x pages 193, 269, 275)
Cette borne permet également de raccorder le Module sans fil
optionnel (N° de modèle : Série AJ-WM50) lorsque le projecteur
est connecté par l'intermédiaire du réseau local sans fil.
(x page 227)
De plus, il s'agit d'une borne permettant de connecter un
smartphone ou une tablette avec un câble USB ou un
câble Lightning vers USB lors de l'utilisation de la fonction
CONTRÔLE DE CONNEXION USB. (x page 188)
De plus, cette borne peut être utilisée pour l'alimentation
(5 V CC, maximum 2 A).
Remarque
f Lorsqu'un câble réseau local est directement connecté au projecteur, la connexion réseau doit être effectuée à l'intérieur.
f Pour connecter une clé USB à la borne <USB (DC OUT)>, reportez-vous également à la section « Utilisation de la clé USB » (x page 99).
f Lorsque le menu [RÉGLAGE PROJECTEUR] → [MODE STANDBY] est réglé sur [NORMAL], l'alimentation peut être fournie à l'aide de la
borne <USB (DC OUT)> même quand le projecteur est en mode veille. Si [ECO] est sélectionné, l'alimentation ne peut pas être fournie en
mode veille.
f Pour transmettre les signaux Ethernet et de commande en série à l'aide de la borne <DIGITAL LINK/LAN >, réglez le menu [RÉG. RÉSEAU] →
[TYPE ETHERNET] sur [DIGITAL LINK] ou [LAN & DIGITAL LINK].
f Pour transmettre le signal Ethernet à l'aide de la borne <LAN>, réglez le menu [RÉG.RÉSEAU] → [TYPE ETHERNET] sur [LAN] ou
[LAN & DIGITAL LINK].
f Les bornes <DIGITAL LINK/LAN> et <LAN> sont raccordées à l'intérieur du projecteur lorsque le menu [RÉG.RÉSEAU] → [TYPE ETHERNET]
est réglé sur [LAN & DIGITAL LINK]. Ne raccordez pas directement la borne <DIGITAL LINK/LAN> et la borne <LAN> avec un câble réseau
local. Construisez le système de sorte qu'il ne soit pas connecté au même réseau via les périphériques comme le concentrateur ou l'émetteur
sur câble à paires torsadées.
32 - FRANÇAIS
Chapitre 1 Préparation — À propos de votre projecteur
1 2 3 4
8
5 6
9
5 Borne <HDMI IN 1>/borne <HDMI IN 2>
Cette borne permet de recevoir le signal HDMI.
6 Borne <DIGITAL LINK/LAN>
Cette borne permet de brancher un périphérique qui transmet
le signal vidéo par l'intermédiaire de la borne réseau local.
De plus, cette borne réseau local permet de se connecter au
réseau.
7 Borne <LAN>
Cette borne réseau local permet de se connecter au réseau.
Cette borne est également utilisée pour brancher plusieurs
projecteurs lors de l'équilibrage du contraste en tant qu'écran
combiné ou d'une synchronisation des effets avec la fonction
d'obturateur comprenant le fondu en ouverture/fondu en
fermeture avec un système utilisant plusieurs projecteurs.
8 Fente (<SLOT>)
Il y a une fente de spécification Intel
(Intel SDM) en interne. La carte de fonction prenant en charge
®
les spécifications Intel
®
SDM Large (Intel SDM-L) peut être installée. (x page 63)
®
9 Couvercle de fente
7
Smart Display Module
®
SDM Small (Intel SDM-S) ou Intel
® ®
