1
Entrée de l'échantillon
2
Soupape de contrôle du flux (recommandée)
3
Adaptateur de flexible NPT de ¾" à diamètre intérieur de
¾" (fourni avec le piège à bulles)
4
Piège à bulles (en option)
5
127 mm (5") minimum
6
Unité d'échantillonnage
7
sc100
8
Boîte de commutation sous/hors tension fournie par le
client (NEMA 4X) nécessaire à la conformité avec les
organismes

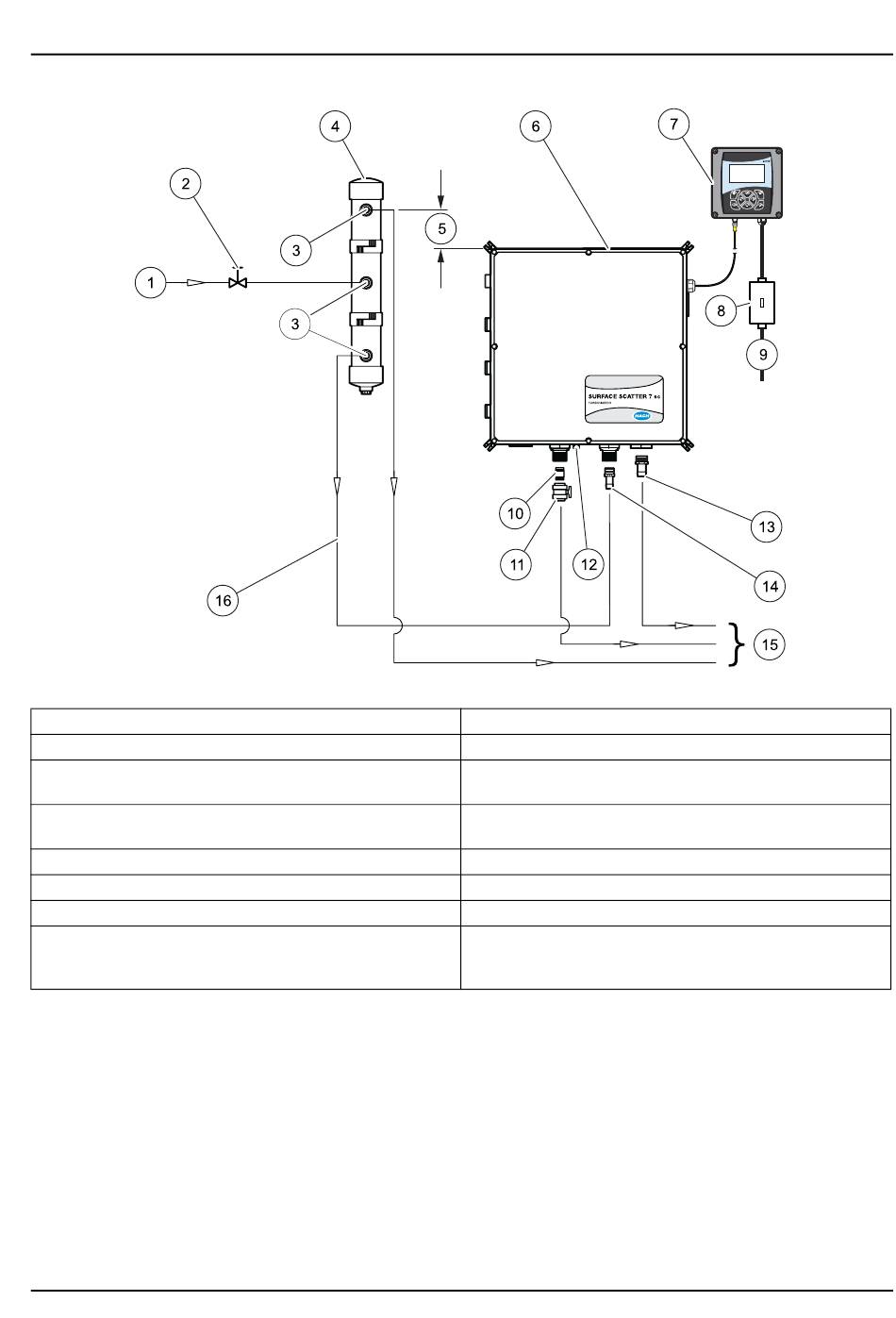

Illustration 13 Schéma de plomberie du SS7 sc
9
Entrée électrique sc 100
10 Mamelon NPT de ¾" (fourni)
11 Soupape à bille (fournie)
12 Raccord de purge de l'air de ¼"
(air max. instrument 50 SCFH)
13 Mamelon NPT de 1" (fourni)
14
Mamelon NPT de ¾" (fourni)
15 Vers le drain
16 Flexible à diamètre intérieur de ¾" (fourni par le client)
Installation
