Installation
1
Eléments en option
2
Piège à bulles
3
Soupape à bille à trois voies (kit de rinçage automatique)
4
Eau de refroidissement vers le drain
5
Sortie de l'eau de refroidissement
6
Soupape de contrôle du flux
7
Entrée de l'échantillon
8
Contournement de l'échantillon lors du cycle de rinçage
9
Entrée de l'eau de refroidissement
10 Echangeur de chaleur
11
Raccord du boîtier électrique
12 127 mm (5") minimum
13 Air fourni par le client pour le multiplicateur de flux
A
Echantillon lors du fonctionnement normal
B
Contournement de l'échantillon lors du rinçage automatique
C
Eau de refroidissement en fonctionnement normal
24

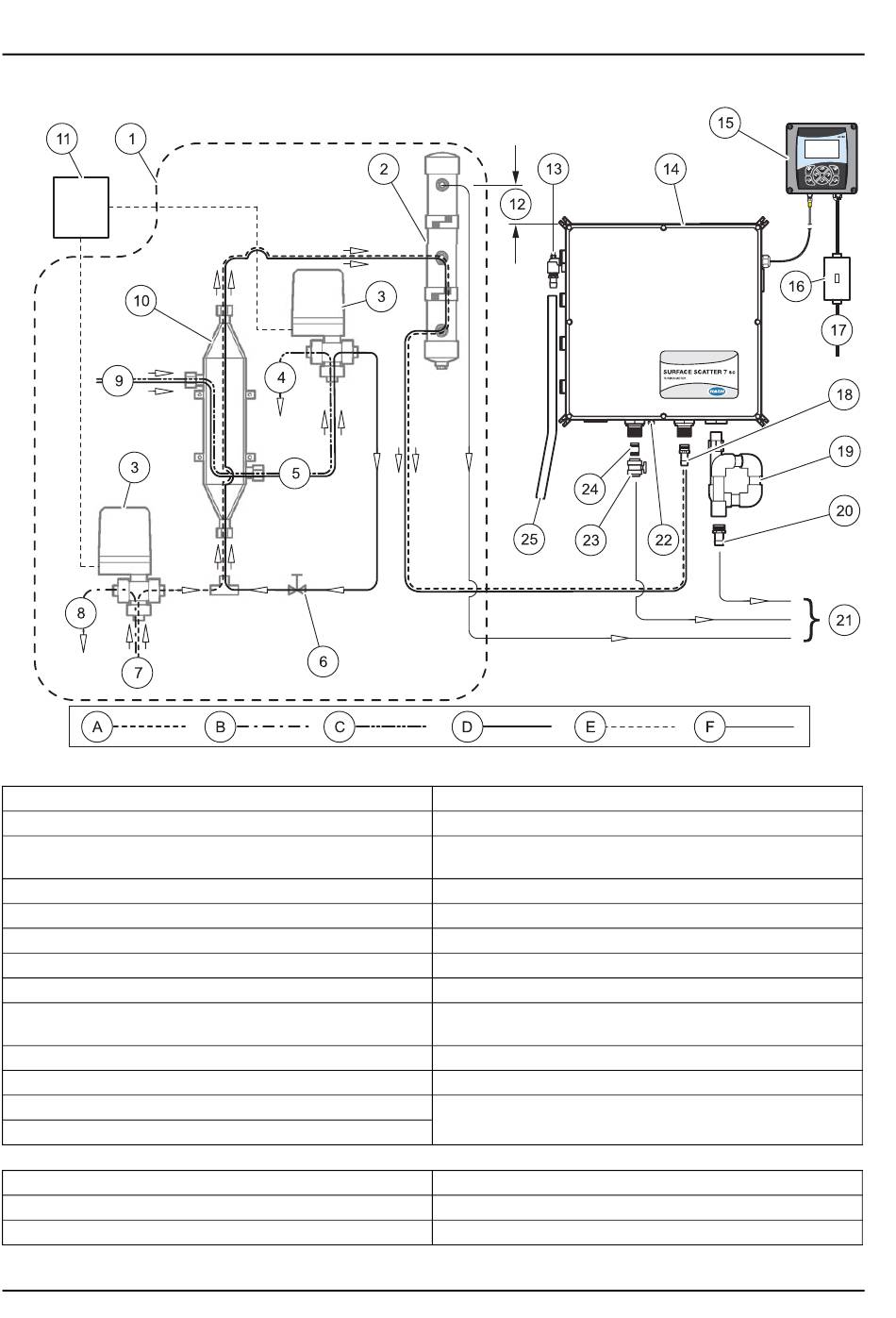

Illustration 12 Schéma de plomberie du SS7 sc-HST
14 Unité d'échantillonnage
15 sc100
16 Boîte de commutation sous/hors tension fournie par le client
(NEMA 4X) nécessaire à la conformité avec les organismes
17 Entrée électrique sc 100
18 Adaptateur NPT de ¾" (fourni)
19 Siphon de drainage (fourni par le client)
20 Adaptateur NPT de 1" (fourni)
21 Vers le drain
22 Raccord de purge de l'air de ¼"
(air max. instrument 50 SCFH)
23 Soupape à bille (fournie)
24 Mamelon NPT de ¾" (fourni)
25 Flexible fourni par le client vers le drain
D
Eau de refroidissement lors du rinçage automatique
E
Système électrique
F
Drain
