Raccordement des sorties
Les sorties statiques doivent être alimentées en externe (connecter le +24V à VOUT+, et le 0V à
VOUT-). Elles sont de type PNP.

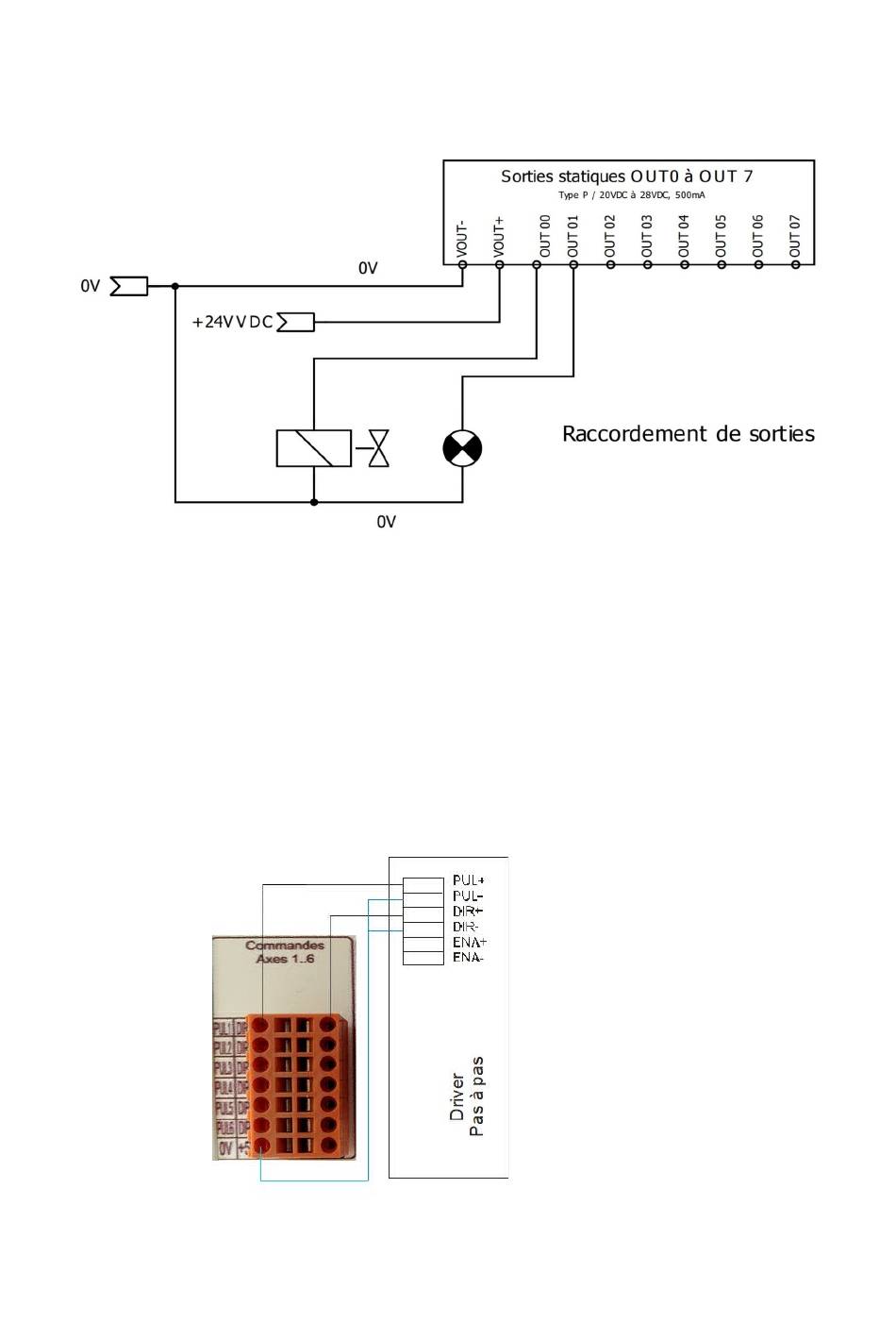

Exemple de raccordement :
Idem pour les sorties 8 à 15.
NB : les +VOUT et -VOUT sont reliés en interne sur la carte. Vous pouvez donc n'alimenter qu'un
seul côté (sauf si l'intensité cumulée des sorties s'avère importante, vous augmenterez ainsi le
calibre).
Commande d'un driver moteur
Les commandes pulses/direction de la carte sont à relier directement aux entrées correspondantes du
driver.
Raccordement du driver
moteur axe X
