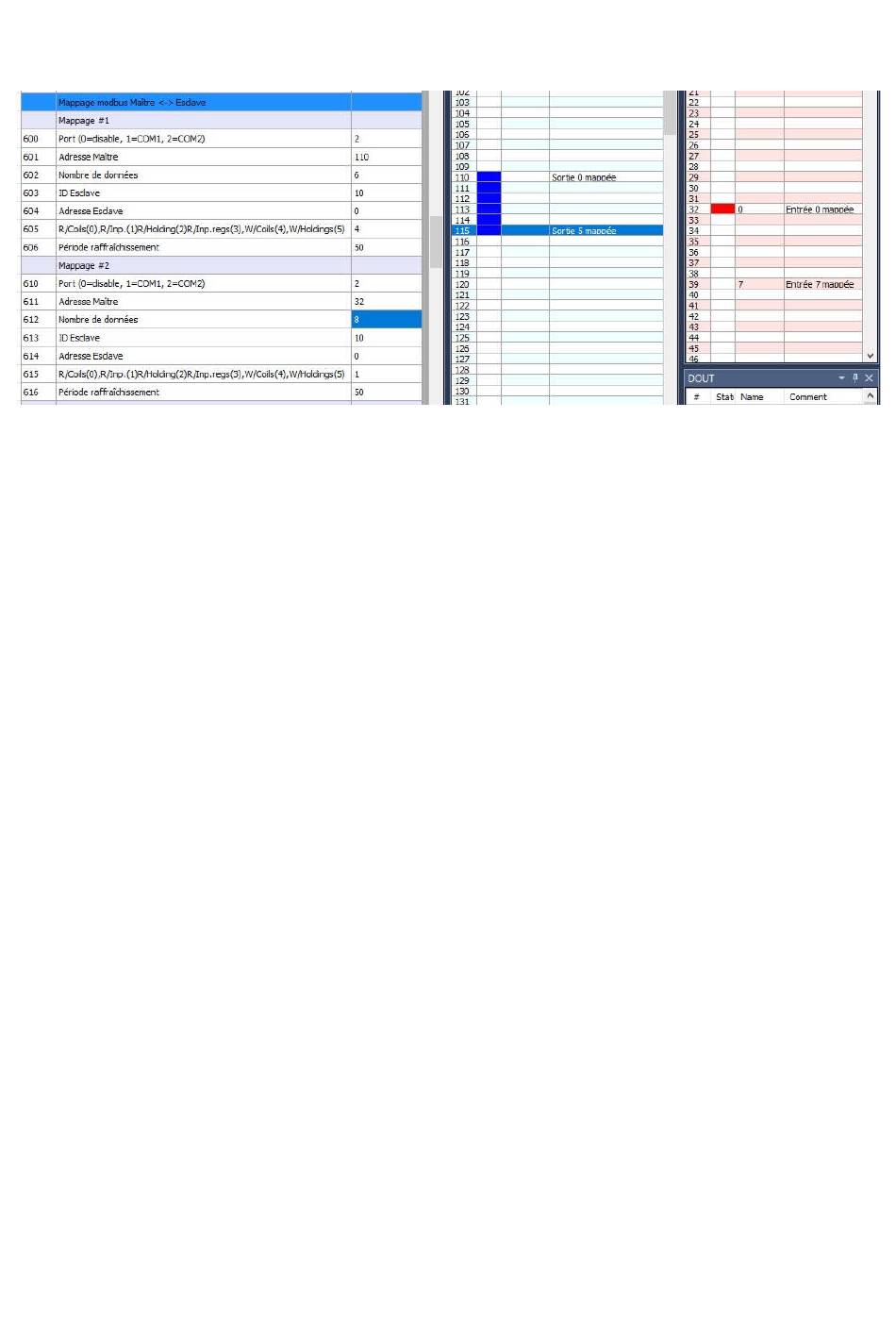

2) Redéfinir un mappage pour les entrées,
et un mappage pour les sorties :
Ici, l'état des 6 sorties du module sera commandé par l'état des 6 Coils (bits Modbus) n° 110 à 115.
Les 8 entrées sont mappées sur les entrées virtuelles 32 à 39 (DIN).
Cet état sera rafraîchi par une lecture tous les 50ms.
NB : l'ID Esclave est l'adresse Modbus du module (elle peut-être redéfinie à l'aide d'un petit
utilitaire Kinco).
Bien sûr, ce type de module ne permet pas de bénéficier d'entrées et sorties aussi rapides que celles
de l' InterpCNC V3 (d'autant plus que les sorties de ces modules sont sur relais), mais dans
certaines applications cette solution peut-être intéressante car vous n'êtes plus limité à 16 entrées et
16 sorties numériques.
